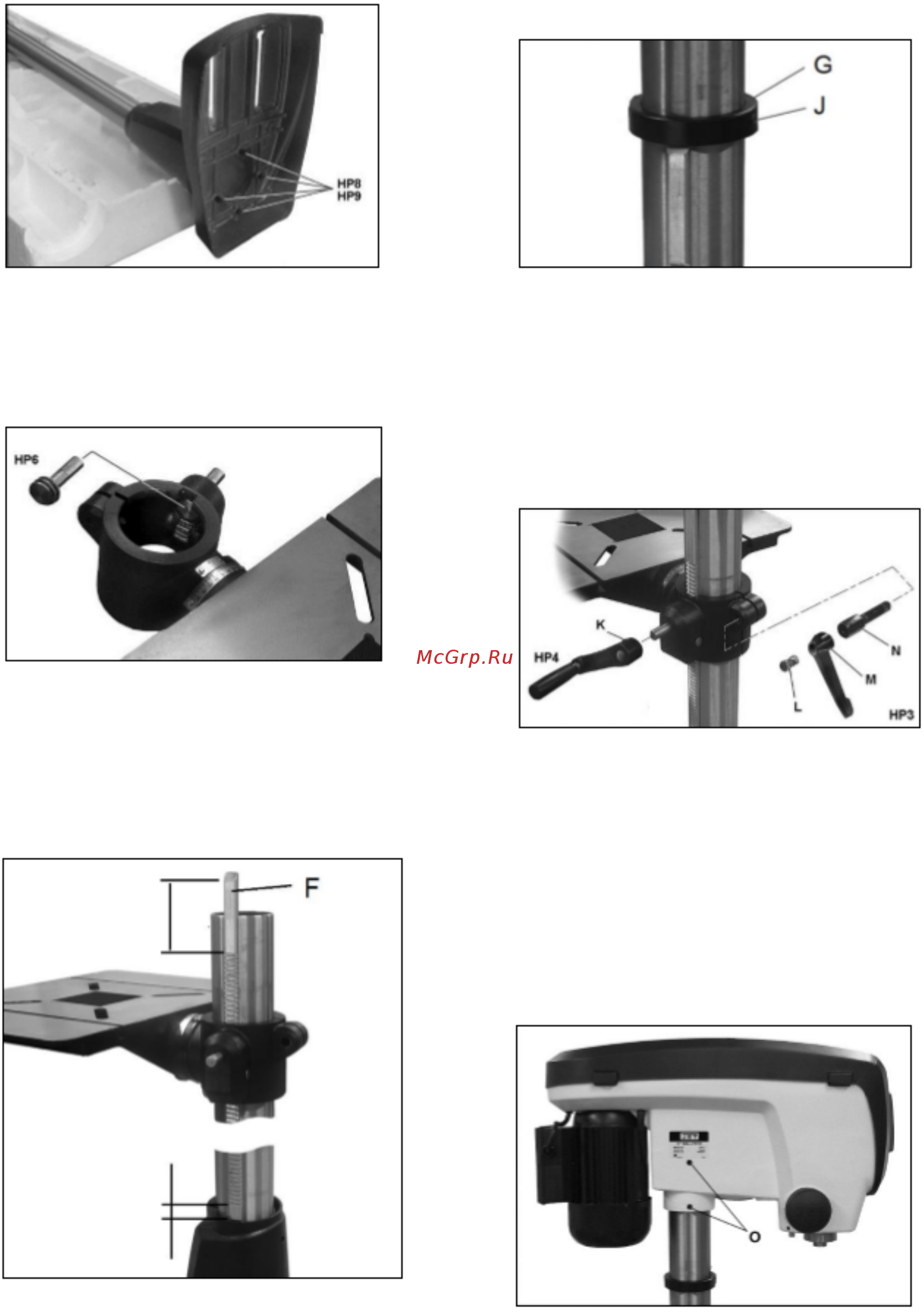

Рис. 6

Плотно затяните винты.

Установите собранную конструкцию вертикально.

Вставьте червячный вал (НР6, Рис. 7).

Рис. 7

Установите рейку (F, Рис. 8) в паз кронштейна стола.

Более длинная гладкая часть рейки должна

располагаться сверху.

Воспользовавшись помощью, сдвиньте кронштейн

стола вместе с рейкой вниз по колонне.

Рис. 8

Наденьте на колонну ограничительное кольцо (G,

Рис. 9) и сдвиньте его вниз. Затяните установочный

винт (J).

ВНИМАНИЕ: рейка должна легко смещаться вбок.

Рис. 9

Установите ручку подъема стола (НР4, Рис. 10).

Убедитесь, что установочный винт (K) выровнен с

лыской на червячном валу.

Установите ручку фиксации стола на колонне (НР3).

Ручку фиксации можно регулировать: потяните ее,

чтобы провернуть.

Рис. 10

Воспользуйтесь помощью, чтобы осторожно

насадить сверлильную бабку на стойку.

Осторожно:

Сверлильная бабка тяжелая! Будьте осторожны

при ее установке!

Поверните сверлильную бабку так, чтобы боковые

стороны крышки ремня были параллельны боковым

сторонам основания.

Плотно затяните 2 потайных винта (О, Рис. 11).

Рис. 11

Установите 3 ручки вертикальной подачи (НР5, Рис.

12).
