Jet JDP-15B (716200M) [13/15] Регулировка перекрёстного лазера
13

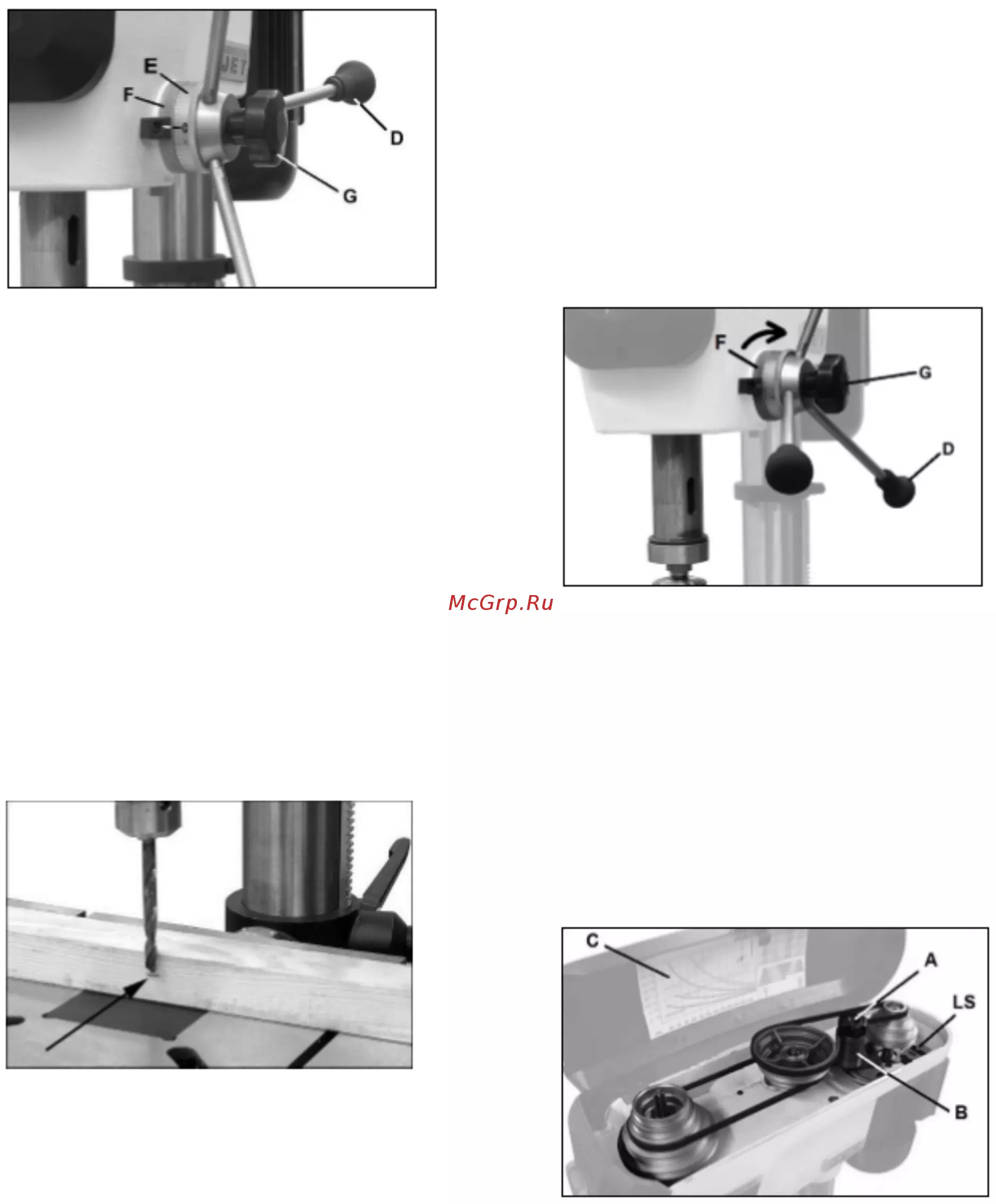

Примечание:
Крышка шкива имеет функцию электроблокировки.
Для начала работы станка крышка шкива должна
быть закрыта.
6.5 Перемещение стола
Нажмите кнопку аварийного останова.
Ослабьте ручку фиксации стола на колонне (А, Рис.
24).
Поворачивайте ручку подъема стола (В), чтобы
поднять или опустить сверлильный стол.
Перед началом сверления снова затяните ручку
фиксации стола (А).
Рис. 24
Примечание:
При сверлении крупной заготовки отверните стол и
используйте в качестве рабочего стола основание.
Пазы в основании и в столе можно использовать для
закрепления заготовки или зажимных
приспособлений.
6.6 Регулировка наклона стола
Нажмите кнопку аварийного останова.
Сначала удалите установочную шпильку (Е, Рис. 25),
открутив гайку (D) по часовой стрелке.
Рис. 25
Чтобы наклонить стол, ослабьте болт с
шестигранной головкой (С).
Затяните болт с шестигранной головкой.
ВНИМАНИЕ:
Болт следует ослаблять незначительно, в противном
случае узел стола отсоединится от стойки и упадет.
Выравнивающая шпилька необходима только когда
стол установлен под углом 0°. При установке стола в
это положение шпилька должна быть снова
установлена.
6.7 Выравнивание вставки стола
Вставка стола должна быть установлена на одном
уровне с поверхностью стола:
Ослабьте два винта под вставкой стола (G, Рис. 26).
Рис. 26
Ослабьте гайки-барашки (Н) и при необходимости
закрутите/открутите болты (J).
Вставка стола из ДВП:
95 х 95 мм, толщина 16-19 мм (Артикул: JDP17-130)
6.8 Регулировка перекрёстного лазера
Лазеры предназначены для использования со
спиральными сверлами.
Данное ограничение продиктовано тем, что более
широкий инструмент, такой как сверла Форстнера,
будет давать тень.
Оба лазера должны быть установлены так, чтобы их
лучи сходились в центре сверления (Рис. 27).
Рис. 27
На заводе-изготовителе лазерный блок был
установлен на станок и предварительно
отрегулирован.
Для регулировки установите небольшое сверло и с
помощью плоскогубцев аккуратно поворачивайте
лазеры (L, Рис. 28).
