4
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание поломки и/или получения травмы
Не заземляйте провод АС непосредственно на массу и не подключайте общий отрицатель9
ный (9) провод для нескольких АС.
Этот усилитель предназначен для автомобилей с 129вольтным аккумулятором и отрицатель9
ным заземлением. Прежде чем устанавливать его в автомобиль с жилым кузовом для заго9
родного отдыха, грузовик или автобус, проверьте напряжение аккумулятора.
Если автомобильная стереосистема долго остается включенной в тот период, когда двига9
тель автомобиля был выключен или работал на оборотах холостого хода, аккумулятор может
разрядиться. Выключайте автомобильную стереосистему, когда двигатель автомобиля вы9
ключен или работает на холостом ходу.
Если провод дистанционного управления усилителем подключен к клемме питания через за9
мок зажигания (12 В постоянного тока), то усилитель всегда будет включен при включенном
зажигании, независимо от того, включена или выключена автомобильная стереосистема.
Из9за этого аккумулятор может разрядиться, если двигатель выключен или работает на хо9
лостом ходу.
Акустические системы, подключаемые к усилителю, должны соответствовать стандартам,
указанным в нижеприведнной таблице. Несоответствующие АС могут задымиться, загореть9
ся или выйти из строя. Импеданс любой из АС должен составлять от 4 до 8 Ом. Сабвуфер
должен иметь импеданс в диапазоне от 4 до 8 Ом.
Провод аккумулятора (продается отдельно) прокладывайте как можно дальше от кабелей АС.
Провод аккумулятора, провод заземления, кабели акустических систем и усилителя прокла9
дывайте как можно дальше от антенны, кабеля антенны и тюнера.
Провода данного аппарата и других устройств могут иметь различные цвета, даже если
они имеют одно и то же назначение. При подключении аппарата к другим устройствам све9
ряйтесь с прилагаемыми к аппаратуре инструкциями и подсоединяйте провода в соответ9
ствии с их предназначением.

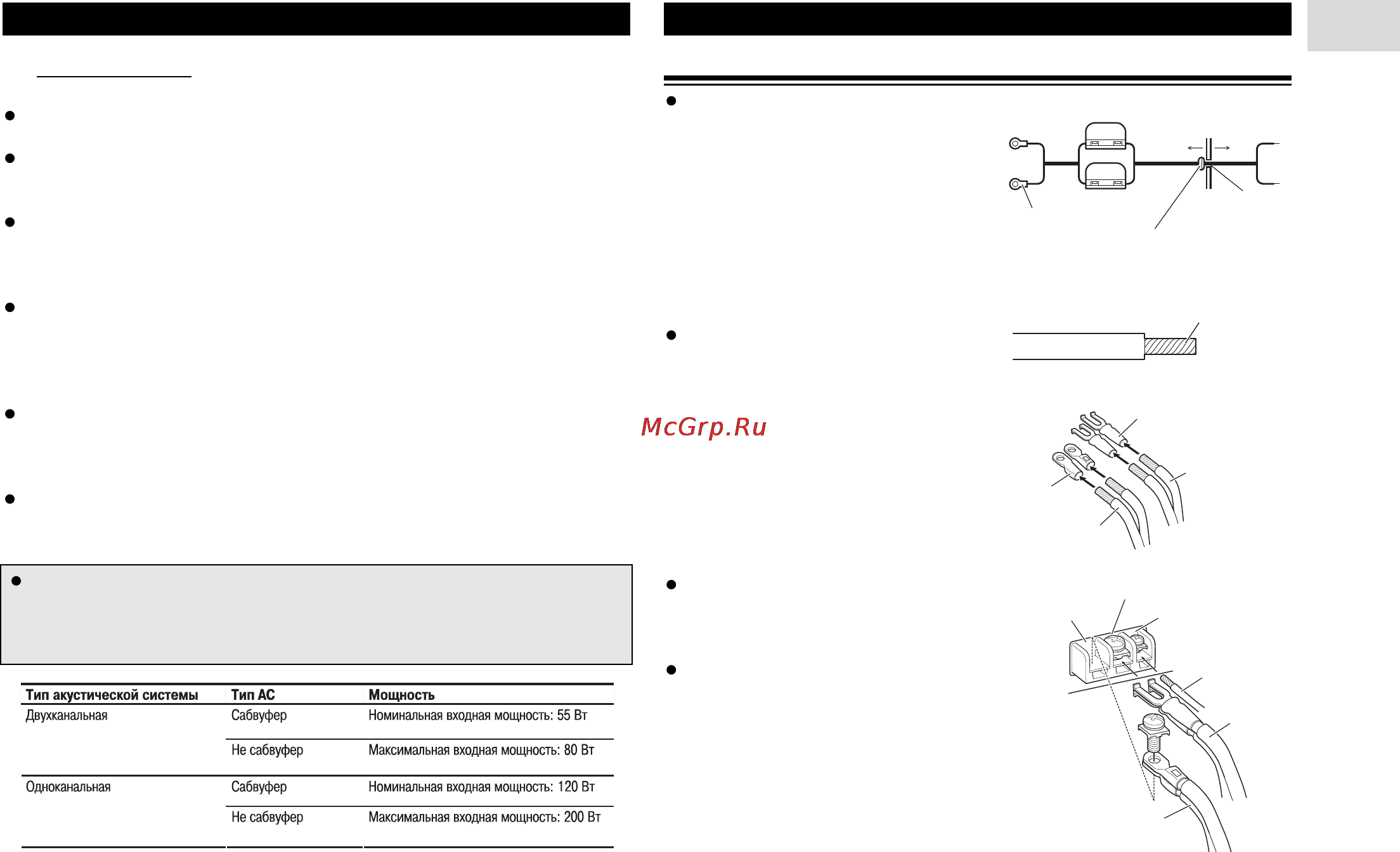

Подключение разъема питания
Обязательно пользуйтесь специальными крас9
ными проводами аккумулятора и заземления
(RD9223), которые продаются отдельно. Под9
ключите аккумуляторный провод непосредст9
венно к положительной (+) клемме автомо9
бильного аккумулятора, а провод заземления
замкните на массу (подключите к кузову авто9
мобиля).
1. Проведите провод аккумулятора из мо(
торного отсека в салон автомобиля.
После выполнения всех других соединений
усилителя соедините им имеющийся на уси9
лителе разъем для провода аккумулятора с
положительной (+) клеммой аккумулятора.
2. Скрутите концы аккумуляторного прово(
да, провода заземления и провода дис(
танционного управления системой.
3. Прикрепите наконечники к концам про(
водов. Наконечники в комплекте не по(
ставляются.
Для обжима наконечников на концах проводов
пользуйтесь плоскогубцами.
4. Подключите провода к клеммам.
Надежно закрепите провода винтами разъемов.
Подключение аппарата
Предохранитель (30 А)
Моторный
отсек
Салон
автомобиля
Предохранитель (30 А)
Положительная
клемма
Вставьте в это отверстие
проходную изоляцион9
ную резиновую втулку
кольцевого типа.
Просверлите
отверстие 14
мм в кузове
[В11] автомо9
биля
Скрутите
Наконечник
Наконечник
Провод заземления
Аккумуляторный провод
Разъем «GND»
[Заземление]
Разъем дистанционного
управления системой
Провод дистан9
ционного управ9
ления системой
Провод
заземления
Аккумуляторный
провод
Разъем питания
