5
Подключение аппарата
ПРЕДУПРЕЖДЕНИЕ
Неправильное закрепление проводов аккумулятора в разъемах при помощи винтов может
привести к перегреву в области разъемов и повреждениям, включая небольшие ожоги.

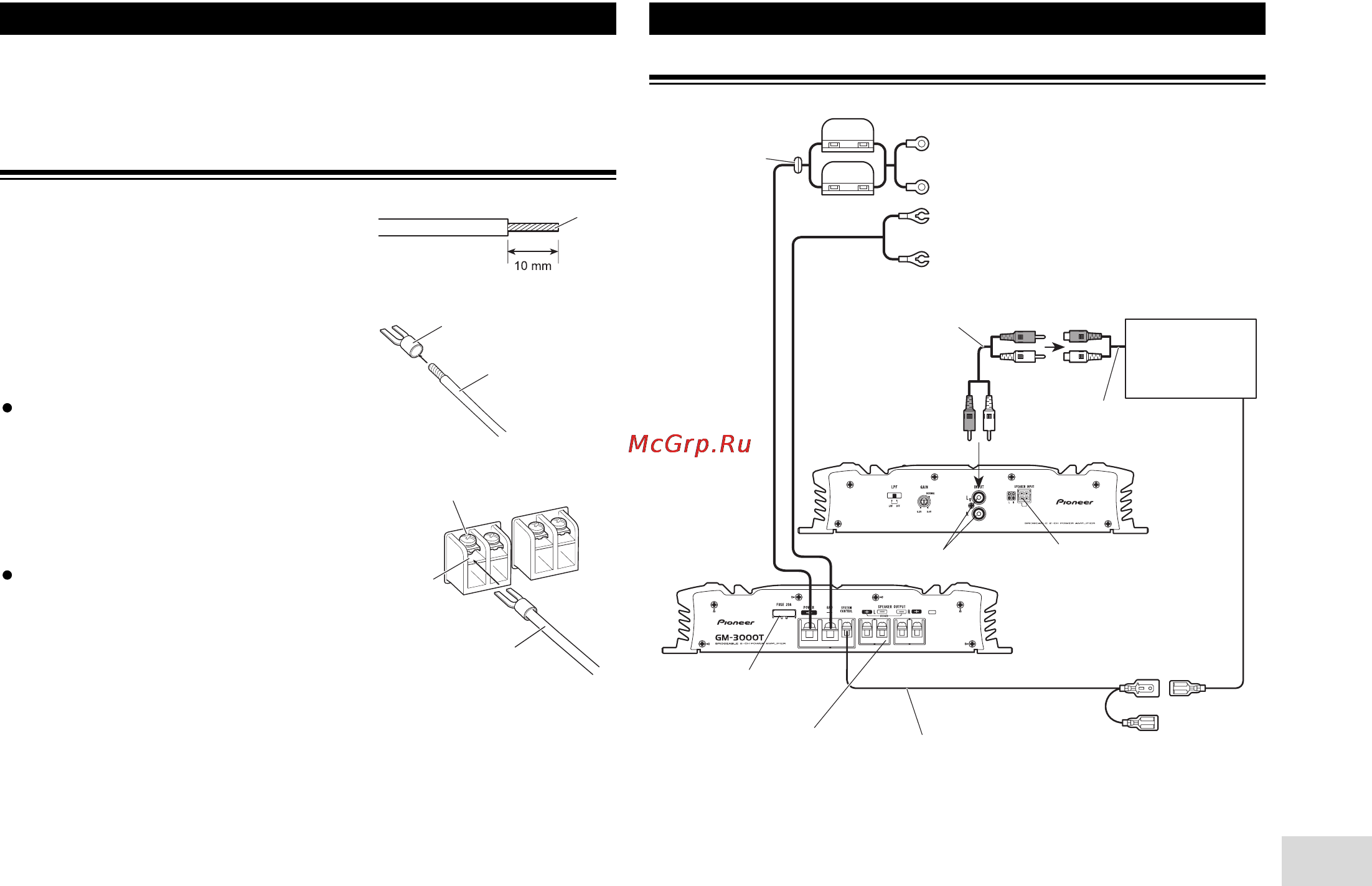

Подключение к разъемам выхода на АС
1. С помощью кусачек или ножа очис(
тите от изоляции концы проводов АС
длиной около 10 мм и скрутите их.
2. Прикрепите наконечники к концам
проводов. Наконечники в комплекте
поставки не прилагаются.
Для обжима наконечников на концах про9
водов пользуйтесь плоскогубцами.
3. Подключите провода АС к разъемам
выхода на акустические системы.
Надежно закрепите провода АС винтами
разъемов.
Скрутите
Наконечник
Провод АС
Винт разъема
Разъем выхода на АС
Провод АС
Схема соединений
Проходная изоляционная
втулка
Предохранитель
(30 А)
Предохранитель
(30 А)
Специальный красный провод аккумулятора (RD9223) (продается отдельно)
После выполнения всех других соединений усилителя соедините им
имеющийся на усилителе разъем для провода аккумулятора с положи9
тельной (+) клеммой аккумулятора.
Провод заземления (черный) (RD9223) (продается отдельно)
Соедините с металлической деталью кузова или шасси.
Соединительные провода с
штекерами RCA (продаются
отдельно)
Стереосистема автомо9
биля с выходными гнез9
дами RCA
Внешний выход
Передняя панель
Входные гнезда RCA
Разъем для подключения АС
Смотрите раздел «Подключение
к разъемам выхода на АС»
Предохранитель (20 А)
Задняя панель
Разъем выхода на АС
Инструкции по подключению аку9
стических систем смотрите в раз9
деле «Подключение кабелей АС»
Провод дистанционного управления системой (продается отдельно)
Штыревой соединитель (штекер) этого провода подключите к разъему дистанционного уп9
равления системой на автомобильной стереосистеме («SYSTEM REMOTE CONTROL»).
Гнездовой соединитель (розетку) можно подключить к разъему релейного управления ав9
томатической антенной. Если у автомобильной стереосистемы нет разъема дистанцион9
ного управления системой, подключите штекер к клемме питания через замок зажигания.
