113
çıkartılmalıdır.
Davlumbazı duvardaki çıkış borularına ve ağızlarına
bağlayınız. Diametresi hava çıkışıyla aynı olmalıdır (bağlantı
halkası).
Boruların ve duvardaki az çaplı çıkış borularının emme
gücünün iyi çalışmasını azaltır ve gürültüyü büyük ölçüde
arttırır.
Dolayısıyla bu konuyla ilgili hiçbir mesuliyet kabul edilmez.
! Mümkün olan en kısa boyda tahliye borusu kullanın
! En az sayıda dirseğe sahip boru kullanın (Maksimum
dirsek açı
sı: 90°).
! Borunun kesitinin ( genişliğinin ) ani olarak
değişmesinden kaçının.
! İç yüzeyi mümkün olan en pürüzsüz boruyu tercih edin.
! Borunun yapıldığı malzeme yasaların onayladığı türden
olmalıdır.
Filtreli model
Aspire edilen hava, odaya tekrar aktarılmadan önce içerdiği
kokusundan ve yağdan arıtılacaktır. Bu versiyonda davlumbaz
kullanmak için aktif karbon bazlı bir filtre sisteminin takılması
gerekir.
Kurulum
Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile
ocak davlumbazının en alçak kısmı arasındaki minimum
mesafe, elektrikli ısıtıcılardan 45cm, gaz veya gazla-elektrikle
çalışan ocaklardan 50 cm’den az olmamalıdır.
Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla
mesafe belirtiliyorsa, buna bağlı kalınmalıdır.
Elektrik bağlantısı
Ana güç kaynağı davlumbazın içinde yer alan plakada
belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile
mevcut düzenlemelere uygun bir prize takıp erişilebilir bir
alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok
ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde
değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana
kablonun bağlantısının tamamen kesilmesini sağlayan,
standartlara uygun çift kutuplu bir anahtar kullanın.
Uyarı: Davlumbazı ana güç kaynağına yeniden bağlamadan
ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç
kaynağı kablosunun düzgün takıl
ıp takılmadığını denetleyin.
Davlumbaz özel bir elektrik kablosuna sahiptir; Bu kablonun
hasar görmesi durumunda yetkili teknik servise başvurun.
Montaj
Montaja başlamadan önce:
• Satın alınan ürünün seçilen montaj alanı için uygun
boyutta olup olmadığını kontrol edin.
• Varsa aktif karbon (*) filtresini çıkarınız (ilgili paragrafa
bakınız). Bu/bunlar sadece davlumbazı filtreli model
olarak kullanmak isterseniz monte edilecektir.
• (Nakliye açısından) davlumbazın içinde başka
malzemelerin (örn. vida paketi (*), garanti kartı (*) vs)
bulunup bulunmadığını kontrol ederek bunları çıkarın ve
ayrı bir yerde muhafaza edin.
• Mümkünse, arka duvara / tavana daha kolay ulaşmak için
kabin kapısından bağımsız veya sürgülü ocağı ayırın ve
kenara çekin. Bu olmazsa, hasar ve pislikten korumak
için tezgah, ocak veya fırın üstüne kalın koruyucu bir örtü
örtün. Cihazı kurmak için düz bir yüzey seçin. Yüzeyi
koruyucu bir örtü ile örtün ve bütün tenteli davlumbaz
parçalarını ve hırdavatı içine koyun.
• Ayrı
ca, davlumbazın monte edildiği alanda (ayrıca
davlumbaz monte edildikten sonra erişilebilen alanda) bir
prizin bulunup bulunmadığını ve davlumbazı dışarıya
bağlamanın (sadece aspiratörlü model) mümkün olup
olmadığını kontrol edin.
• Gerekli bütün duvar işlerini bitirin (örn. prizin takılması
ve/veya tahliye borusunun geçmesi için delik
bırakılması).
Davlumbazın birçok duvar/tavan tipinde sıkılmasını sağlamak
üzere geniş dübeller verilmiştir. Bununla birlikte, ehil bir
teknisyen duvar/tavan tipine göre malzemelerin uygunluğunu
onaylamalıdır. Duvar/tavan davlumbazın ağırlığını taşıyacak
güçte olmalıdır. Cihazı, fayans, sıva veya silikon yüzeye
monte etmeyiniz. Yalnızca duvara monte ediniz.
Çalıştırma
Mutfakta aşırı buhar oluşması halinde yüksek emme hızından
yararlanınız. Yemek pişirmeye başlamadan önce ocak
davlumbazı emme ünitesinin 5 dakika açık tutulması, pişirme
esnasında ve pişirme işlemi sona erdikten sonra ise 15 dakika
daha çalışır durumda bırakılması önerilir.

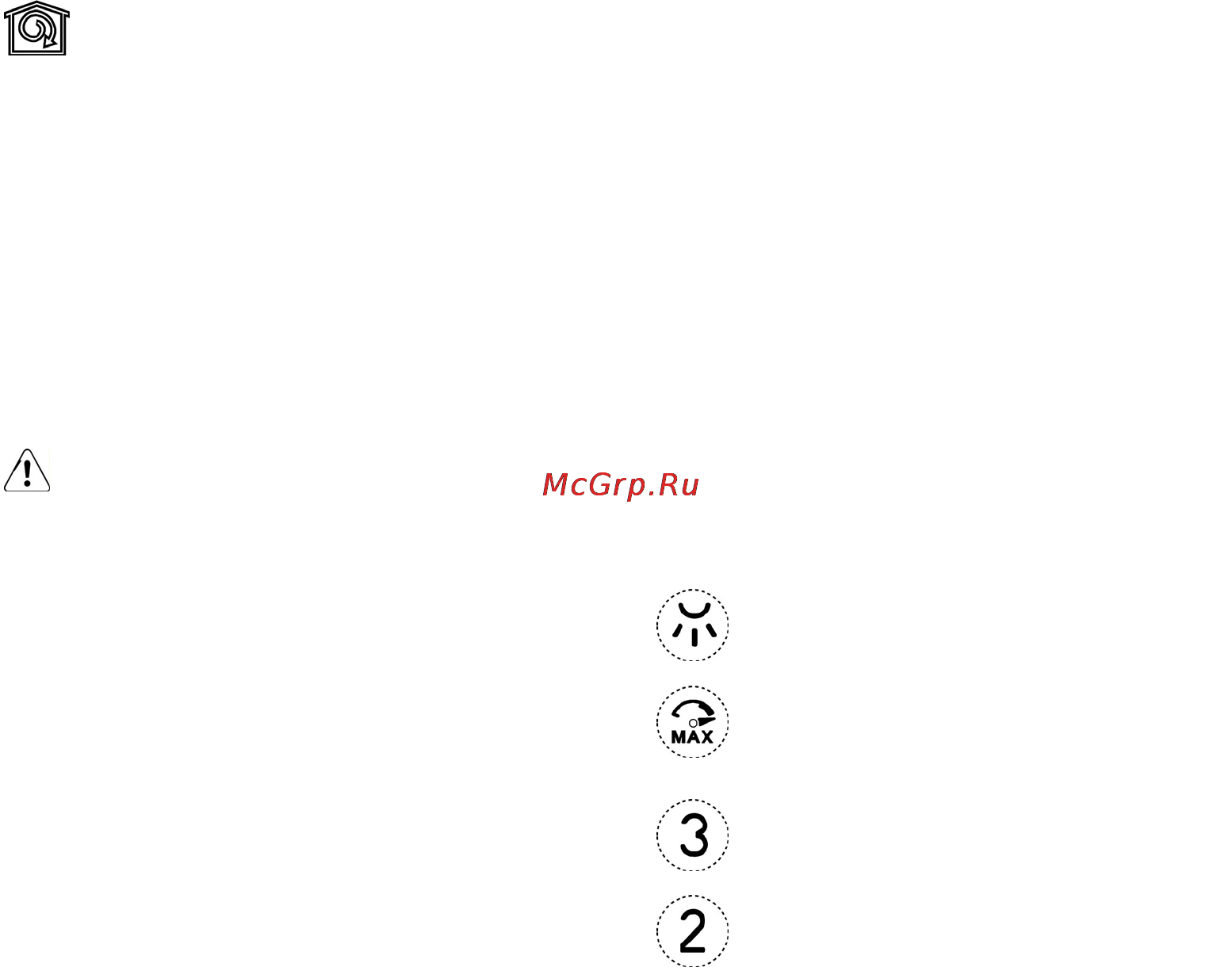

Dokunmatik tuşlu model
Davlumbaz özelliklerini seçmek için kontrollere dokunun.
Aydınlatma AÇIK/KAPALI tuşu
Yüksek hız seçim tuşu (emme gücü) –
süresi 5 dakika – tekrar bastığınızda önceki
ayara döner.
Yüksek hız seçim tuşu (emme gücü).
Orta hız seçim tuşu (emme gücü) – yanıp
sönmeye başladığında karbon filtrenin
yıkanması veya değiştirilmesi gerektiğini
bildirir. Bu sinyal normalde devre dışıdır.
Uyarıyı aktif hale getirmek için elektroniği 0
tuşuna 3 saniye boyunca basarak devre dışı
bırakın.
Hemen arkasından aynı anda 1 ve 2
düğmelerine aynı anda 3 saniye boyunca
