Koble ventilatoren til rør og avtrekksåpning i veggen med en
diameter tilsvarende luftuttaket (koblingsflensen).
Bruk av rør og avtrekksåpning på veggen med en mindre
diameter, vil medføre en minsking i avtrekksytelsene og en
drastisk økning av støyen.
Ethvert ansvar gjeldende dette fraskrives derfor.
! Bruk et så kort rør som mulig.
! Bruk et rør med færrest mulig vinkler (vinkelen må aldri
være skarpere enn 90°).
! Unngå drastiske endringer i rørets tverrsnitt.
! Bruk et rør som er så glatt som mulig på innsiden.
! Rørmaterialet må være godkjent etter gjeldende normer.
Resirkulering av luften
Luften som suges opp blir renset, og fett og lukter fjernes før
den føres tilbake i rommet. Hvis man vil bruke ventilatoren i
denne versjonen, er det nødvendig å installere et ekstra
filtersystem basert på aktivt kull.
Installasjon
Minimumsavstanden mellom koketoppen og undersiden av
kjøkkenventilatoren må ikke være på mindre enn 45cm når
det gjelder elektriske kokeplater og 50cm når det gjelder
gassbluss og kombinerte koketopper.
Dersom bruksanvisningen for et gasskokeapparat opererer
med en større avstand, må denne overholdes.
Elektrisk tilslutning
Nettspenningen må være i samsvar med den elektriske
spenningen som angis på typeskiltet inne i ventilatoren. Hvis
det følger med støpsel, kobles ventilatoren til en lett
tilgjengelig stikkontakt som er godkjent i henhold til gjeldende
normer. Stikkontakten må være lett tilgjengelig også etter
installasjonen. Hvis det ikke følger med støpsel (direkte
kobling til strømnettet), eller stikkontakten selv etter
installasjonen ikke er lett tilgjengelig, må man sette på en
godkjent topolet bryter som garanterer fullstendig frakobling
fra strømnettet i situasjonene som oppstår i kategorien
overspenning III, i henhold til installasjonsreglene.
Merk! Før man kobler ventilatorens strømkrets til strømnettet
og fastslår at alt fungerer korrekt, må man alltid kontrollere at
strømledningen er korrekt montert.
Ventilatoren har en spesiell strømledning; dersom denne
skades, skal man henvende seg til kundeassistansen for kjøp
av en ny.
Montering
Før installasjonen:
• Kontroller at produktet har passe størrelse i forhold til
plassen du har valgt å installere det på.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom
ventilatoren er utstyrt med dette/disse. (se også
tilhørende paragraf). Dette/disse gjenmonteres bare om
man vil bruke ventilatoren med resirkulering av luften.
• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks.
poser med skruer, garantipapir, o.s.v.) inne i
ventilatorhetten etter transporten. Ta det i så fall ut og ta
vare på det.
• Dersom det er mulig, er det best å demontere og ta vekk
møblene under og rundt ventilatorhettens
installasjonsområde for å ha bedre tilgjengelighet til
taket/veggen hvor ventilatorhetten skal installeres. Ellers
må man så langt det er mulig beskytte møblene rundt og
alle delene som berøres av installasjonen. Velg en flat
overflate og dekk den med en beskyttelse som du kan
sette ventilatorhetten og tilbehørsutstyret på.
• Kontroller dessuten at det er en tilgjengelig stikkontakt i
nærheten av ventilatorhettens installasjonsområde
(tilgjengelig også etter at ventilatorhetten er montert) og
at det er mulig å koble seg til en innretning for
røykavtrekk som går ut i friluft (kun for Sugefunksjon).
• Gjør alle nødvendige murarbeider (f.eks.: installasjon av
en stikkontakt og/eller boring av hull for avtrekksrør).
Ventilatorhetten er utstyrt med festeplugger som passer til de
fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert
tekniker kontrollere for å forsikre deg om at disse materialene
egner seg til din vegg/ditt tak. Veggen/taket må være sterkt
nok til å tåle ventilatorhettens vekt.
Funksjon
Bruk største hastighet ved høy dampkonsentrasjon på
kjøkkenet. Vi anbefaler å slå på viften 5 minutter før du
begynner å lage mat, og la den fortsette å virke i enda cirka
15 minutter etter du er ferdig med matlagingen.

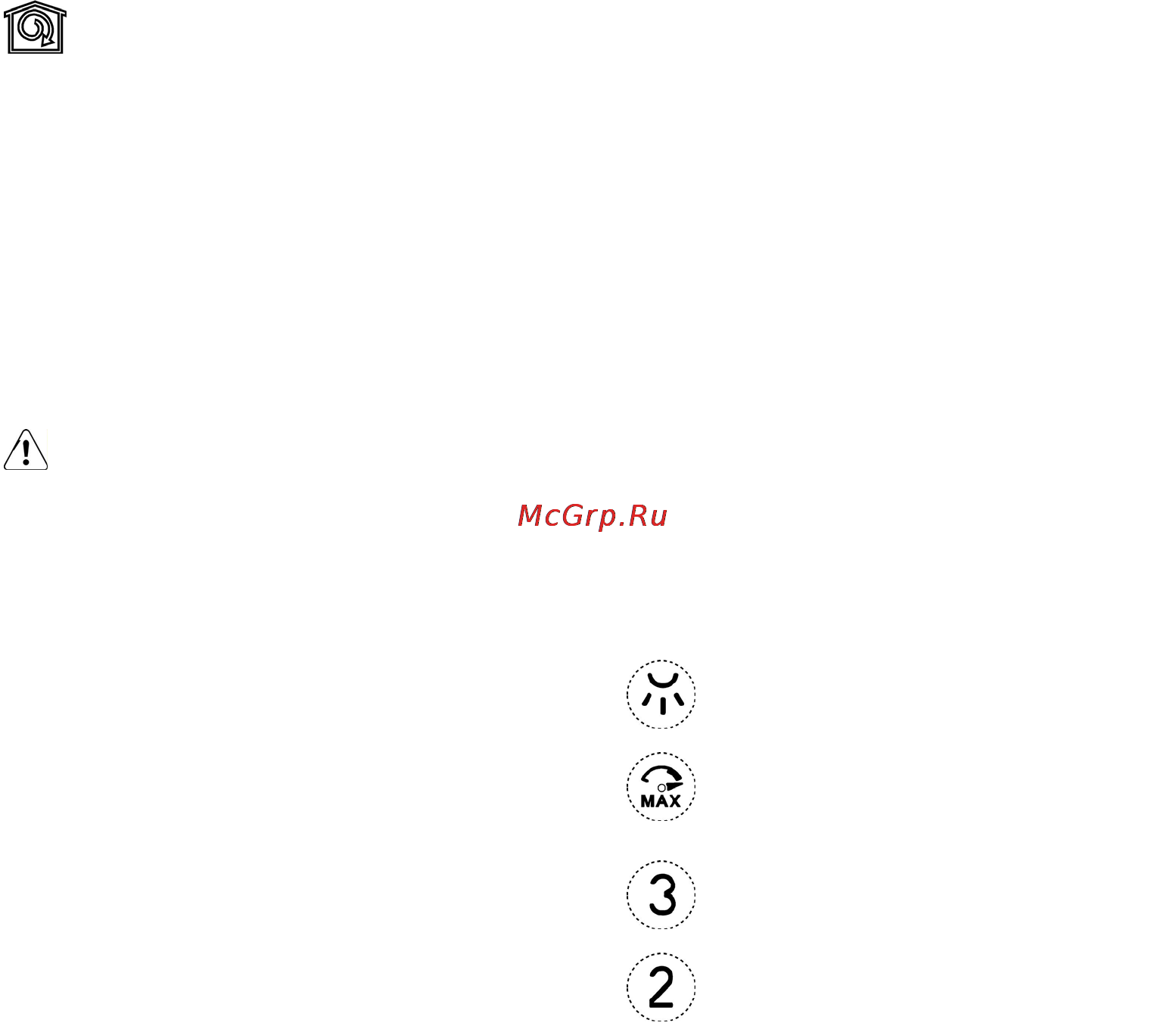

Modell med berøringstaster
For å velge ventilatorhettens funksjoner er det tilstrekkelig å
streife betjeningsknappene.
Belysningsknapp ON/OFF
Knapp for valg av intensiv hastighet
(sugestyrke) – 5 minutters varighet – trykk igjen for
å vende tilbake til forrige innstilling.
Knapp for valg av høy hastighet (sugestyrke)
Knapp for valg av middels hastighet
(sugestyrke)- når den blinker viser den at det er
nødvendig å vaske eller skifte ut karbonfilteret.
Denne signaleringen er normalt deaktivert, for å
aktivere varslingen, skal man slå av det
elektroniske systemet ved å holde knapp 0 inntrykt
i 3 sekunder.
Deretter skal man holde knappene 1 og 2 inntrykt
samtidig i 3 sekunder. Først vil kun knapp 1 blinke,
deretter vil begge knappene 1 og 2 blinke for å
