инструкция по эксплуатации станка JET мод.JRD-1100R

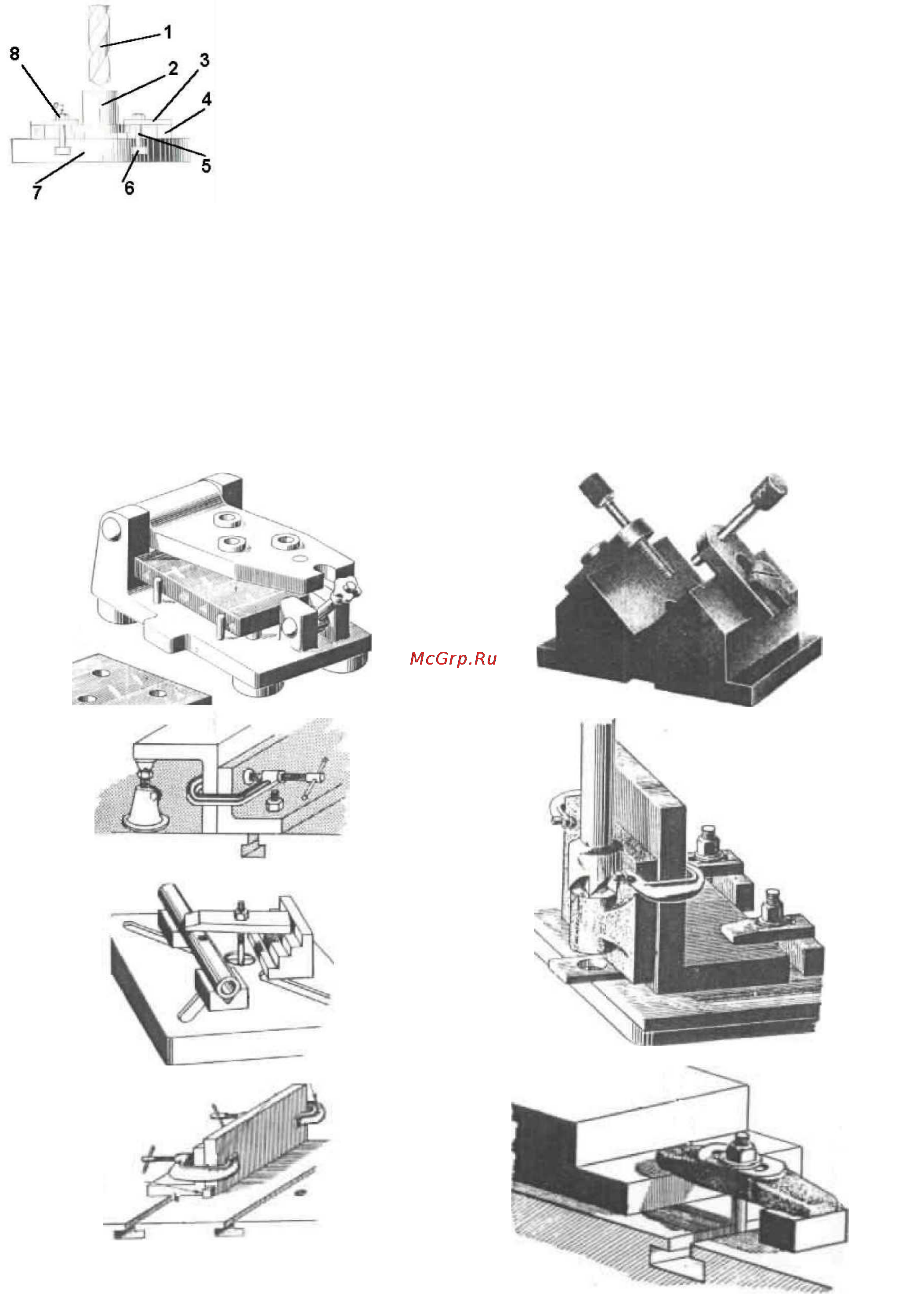

Инструкции по фиксации заготовки:

1. Сверло

2. Заготовка

3. Прижимной блок

4. Вставка

5. Болты с двойной головкой

6. Т-образные болты

7. Рабочий стол

8. Шестигранная гайка

a. Отодвиньте сверло или поднимите редуктор как можно выше.

b. Щёткой очистите рабочий стол и тиски.

c. Поверхность тисков протрите тряпкой.

d. Установите заготовку на тиски. Если Вы фиксируете заготовку для термического сверле-

ния, установите блок под заготовкой таким образом, чтобы не просверлить тиски.

e. Закрутите Т-образную гайку на болте с двойной головкой подходящей длины, установите

болт в Т-образный паз рабочего стола или основания.

f. Выберете вставку или ступенчатый блок такой же высоты, как высота кромки заготовки.

Вставьте их с другой стороны болта.

g. Установите прижимные пластины с отверстиями на болты, одной стороной прижмите кром-

ку заготовки, а другой вставку или ступенчатый блок. Затем затяните шестигранные гайки.

Фиксация заготовки с помощью универсальных прихватов
