инструкция по эксплуатации станка JET мод.JRD-1100R

7.3. Установка и замена сверла

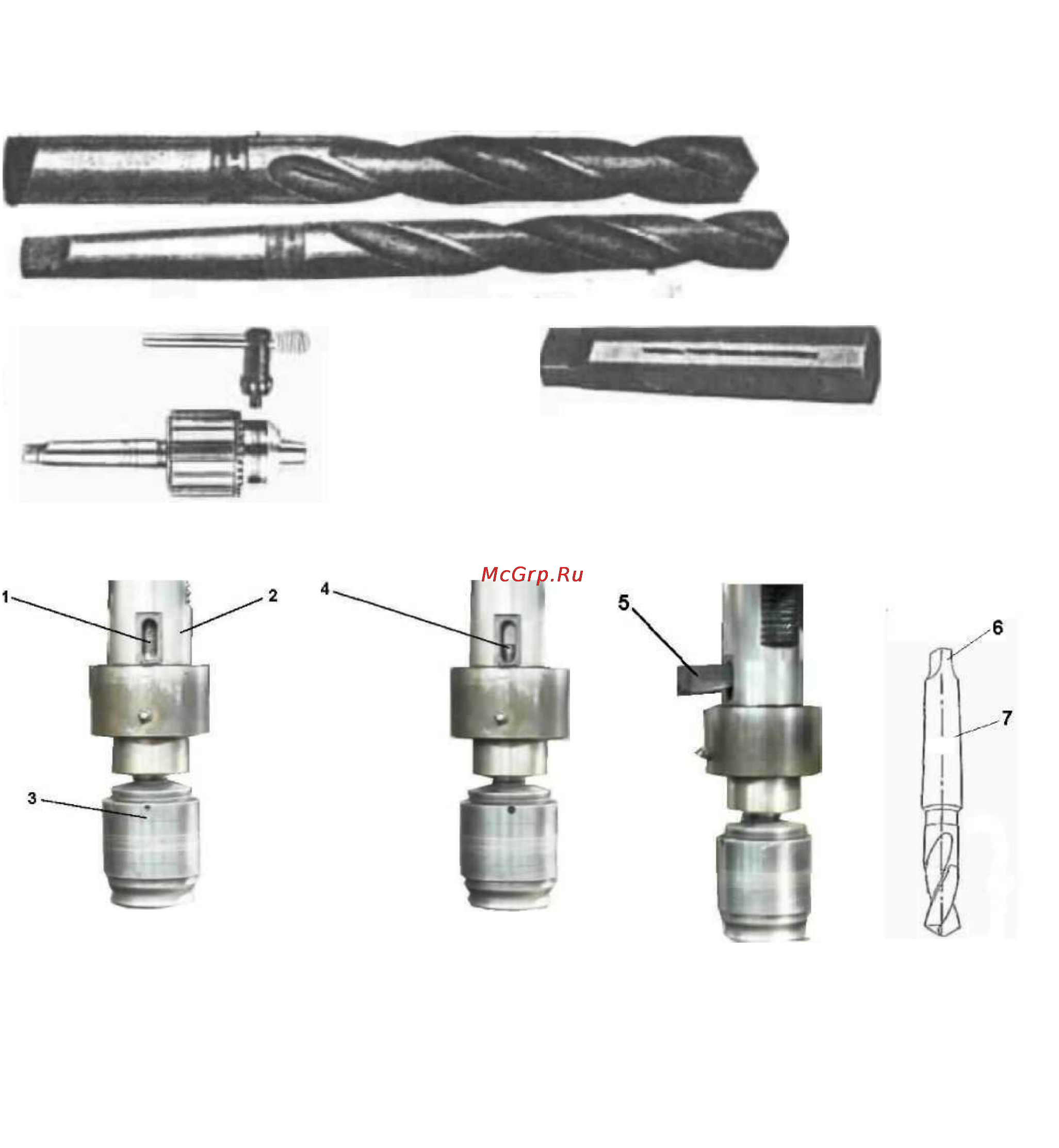

Свёрла бывают двух видов: сверло с прямой рукояткой и сверло с конической рукояткой (Рис. a).

Эти сверла зажимаются по-разному. Прямое сверло фиксируется шпинделем, а сверло с кониче-

ской рукояткой фиксируется с помощью втулки.

Рис. a

Рис. b

Рис. c

7.3.1 Монтаж и демонтаж сверлильной головы и оправки

Рис. а

Рис. b

Рис. c

Рис. d

1) Вращающийся вал

2) Втулка

3) Оправка сверла

4) Шток или зажим сверла

5) Клин для демонтажа сверла

6) Наконечник сверла

7) Сверло

Демонтаж конического сверла и зажимов сверлильной головы:

a. Отодвиньте сверло или поднимите редуктор как можно выше.

b. Отключите станок от сети.

c. Наденьте перчатки.

d. Вставьте толстый деревянный брусок под сверло и сверлильную голову.

e. Поверните рукоятку подачи по часовой стрелке и опустите шпиндель до 150-200 мм (Рис.

а).

f. Поворачивайте вращающийся вал от втулки до тех пор, пока его не будет видно в отвер-

стии для демонтажа сверла (Рис. b).

g. Вставьте клин в отверстие (Рис. с).

h. Ударяйте по клину пластмассовым молотком или медным бруском до тех пор, пока сверло

и зажимной патрон не упадут на деревянную планку.

Внимание: расстояние между деревянной планкой, сверлом и зажимным патроном должно

быть около 30 мм.

Монтаж сверлильной головы и зажимного патрона:
