инструкция по эксплуатации станка JET мод.JRD-1100R
16
a. Отодвиньте сверло или редуктор как можно выше.
b. Отключите станок от сети.
c. Наденьте перчатки.
d. Вставьте толстую деревянную пластину под сверло и зажимной патрон.
e. Поверните рукоятку подачи по часовой стрелке и опустите шпиндель на 150-200 мм (Рис.
а).
f. Поворачивайте вращающийся вал от втулки до тех пор, пока его не будет видно сзади
станка из отверстия для демонтажа сверла (Рис. b).
g. Наконечник сверла должен быть направлен вверх (Рис. d).
h. Установите сверло и зажим на вращающийся вал, тело сверла должно быть вставлено в
отверстия для демонтажа сверла (Рис. b).
i. Поверните рукоятку против часовой стрелки. Опускайте шпиндель, пока сверло и нижняя
часть зажимного патрона не коснется деревянной планки. Следите, чтобы сверло не выпало.
Внимание:
Расстояние между деревянной планкой, сверлом и наконечником зажима должно быть около 30
мм.
7.3.2 Монтаж и демонтаж прямого сверла

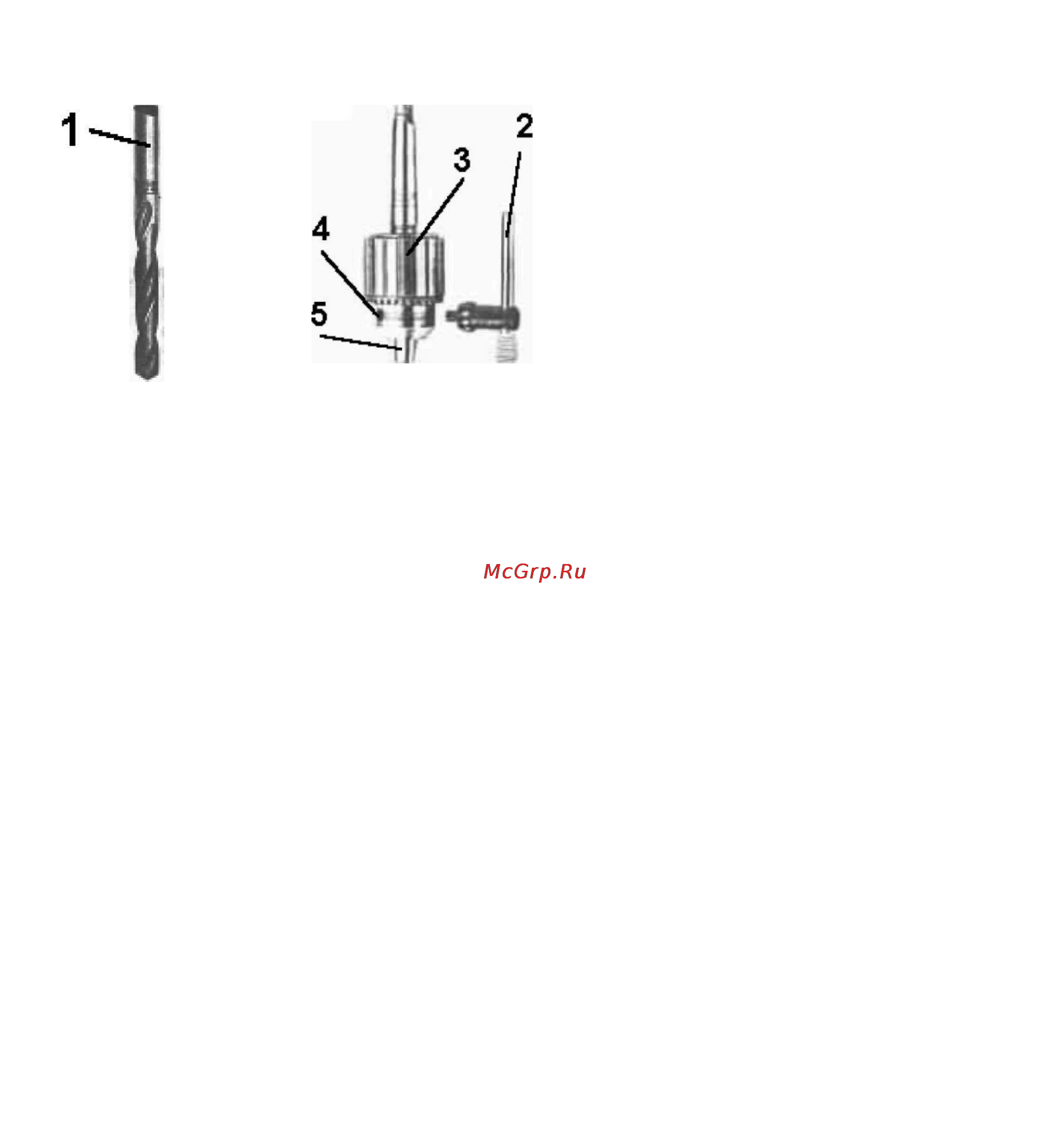

Рис. a
Рис. b
1. Сверло
2. Ключ
3. Стопорное кольцо
4. Отверстие для ключа
5. Зажимной патрон
Демонтаж прямого сверла:
a. Отодвиньте сверло или поднимите редуктор как можно выше.
b. Отключите станок от сети.
c. Наденьте перчатки.
d. Вставьте ключ в отверстие.
e. Поворачивайте ключ против часовой стрелки, пока зажимной патрон не выпадет.
Монтаж прямого сверла:
a. Отодвиньте сверло или поднимите редуктор как можно выше.
b. Отключите станок от сети.
c. Наденьте перчатки.
d. Отрегулируйте стопорное кольцо, чтобы можно было вставить сверло.
e. Установите сверло в зажимной патрон на 25 мм.
f. Установите ключ в отверстие.
g. Поворачивайте ключ по часовой стрелке, пока сверло не будет зафиксировано.
Внимание:
Сверло должно быть установлено, по крайней мере, на 25 мм, иначе сверло может сломаться или
сверление будет неточным.
7.4 Включение и выключение станка
7.4.1. Включение
a. Поверните внешний выключатель в положение "ON" – «ВКЛ».
b. Поверните сетевой выключатель станка в положение "ON" – «ВКЛ».
7.4.2 Выключение
a. Поверните сетевой выключатель станка в положение "OFF" – «ВЫКЛ».
b. Поверните внешний выключатель в положение "OFF" – «ВЫКЛ».
Внимание: при чрезвычайной ситуации нажмите на кнопку аварийного останова, чтобы от-
ключить питание станка.
Кнопка аварийного останова не может использоваться для включения и выключения станка.
7.5 Местное освещение
Включите лампу местного освещения. Установите выключатель в положение "ON" – «ВКЛ». Что-
бы выключить лампу местного освещения, установите выключатель в положение "OFF" –
