инструкция по эксплуатации станка JET мод.JRD-1100R

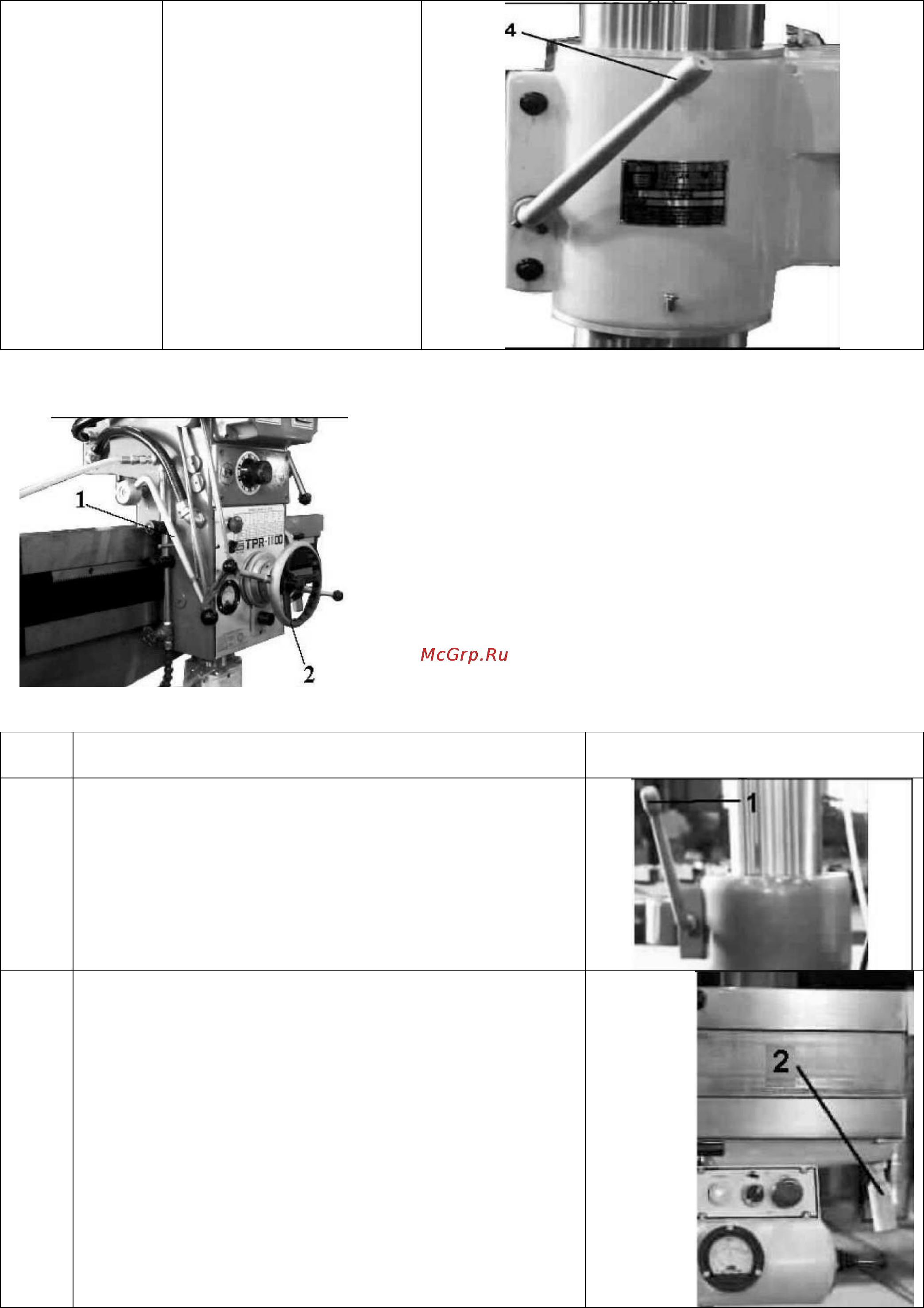

Поверните стопорную ру-

коятку (4) по часовой

стрелке, чтобы зафикси-

ровать консоль.

Внимание: если консоль зафиксирована, ее невозможно опустить или поднять.

7.8 Поворот консоли вправо или влево

Чтобы ослабить стопорную рукоятку головы, опустите ее

вниз, как показано на рисунке 1.

Вращайте маховик по часовой стрелке, чтобы подвинуть

консоль вправо и против часовой стрелки, чтобы повер-

нуть консоль влево, как показано на рисунке 2.

Чтобы зафиксировать голову, поднимите рукоятку

вверх, как показано на рисунке 1.

7.9 Вращение консоли вперед назад

Шаг

Описание

Схема

Чтобы ослабить стопорную рукоятку консоли, повер-

ните рукоятку против часовой стрелки, как показано

на Рис. 1.

Чтобы подвинуть консоль назад, подвиньте фиксатор

консоли назад, как показано на Рис. 2.я

Чтобы подвинуть консоль вперед, поверните фикса-

тор вперед, как показано на Рис. 2.
