инструкция по эксплуатации станка JET мод.JRD-1100R
19
3

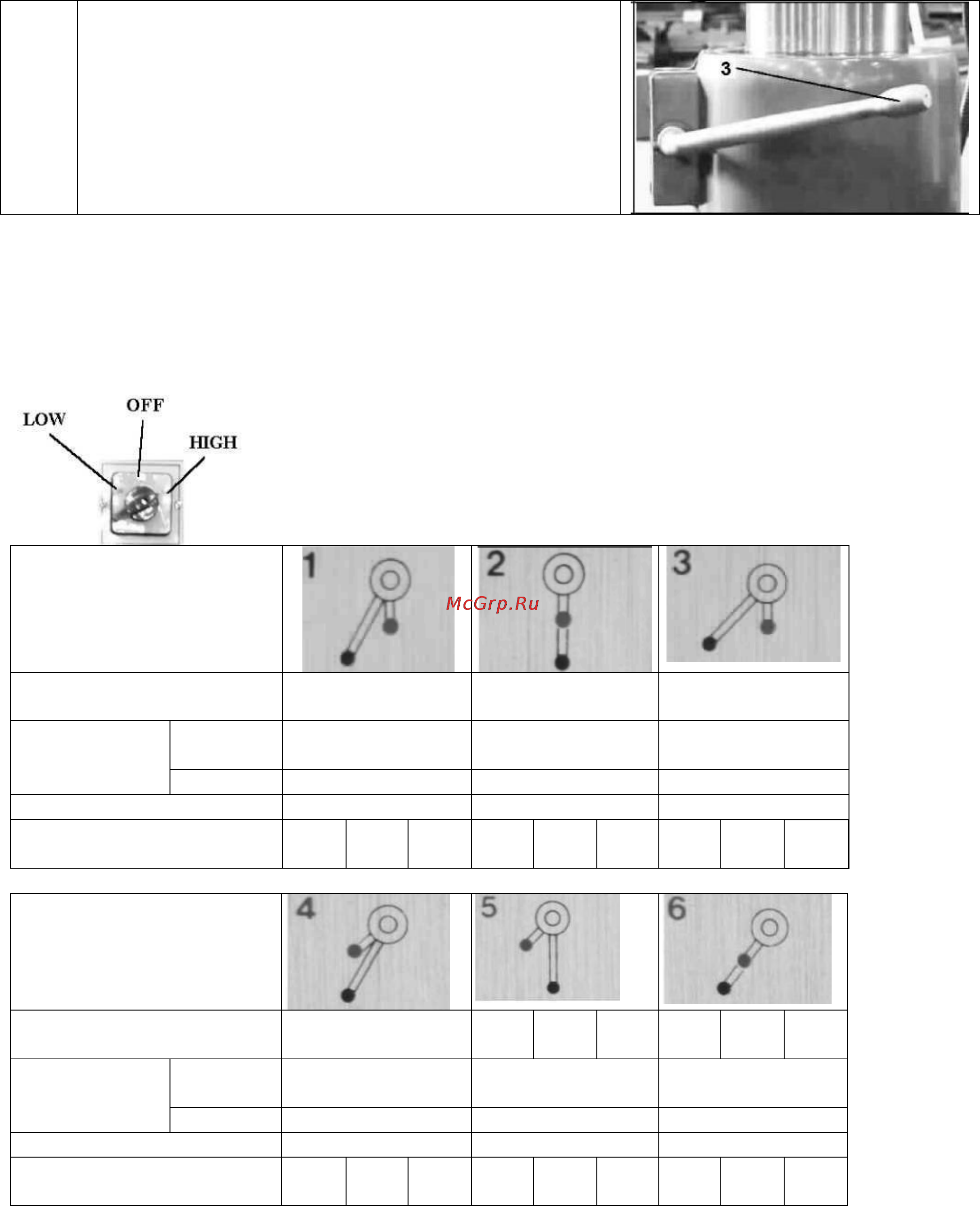

Чтобы зафиксировать рукоятку, поверните ее по часо-
вой стрелке, как показано на Рис. 3.
Внимание: если необходим поворот на 180º, основание должно быть подготовлено в соот-
ветствии с указаниями в разделе «Подготовка к установке» и закреплено гайками.
7.10 Изменение частоты вращения шпинделя
Внимание:
Шпиндель может нагреваться, если установлена высокая частота вращения без подачи патро-
на. Не устанавливайте высокую частоту вращения шпинделя, если нет подачи патрона.
Регулировочная рукоятка
частоты вращения шпин-
деля
Частота вращения,
об/мин
88
154
282
Соответствую-
щий диметр
сверления, мм
Мягкая
сталь
∅25-∅40
∅19-∅25
∅12-∅19
Чугун
∅38-∅55
∅28-∅38
∅22-∅28
Резьба (метрическая)
M16-M20
M6-M16
M3-M6
Шаг автоматической пода-
чи
1
2
3
1
2
3
1
2
3
Регулировочная рукоятка
частоты вращения шпин-
деля
Частота вращения,
об/мин
456
796
1500
Соответствую-
щий диаметр
сверления, мм
Мягкая
сталь
∅10-∅12
∅6-∅10
∅3-∅6
Чугун
∅19-∅22
∅10-∅19
∅3-∅10
Резьба (метрическая)
Не рекомендуется
Не рекомендуется
Не рекомендуется
Шаг автоматической пода-
чи
1
2
3
1
2
3
1
2
3
