инструкция по эксплуатации станка JET мод.JRD-1100R
20

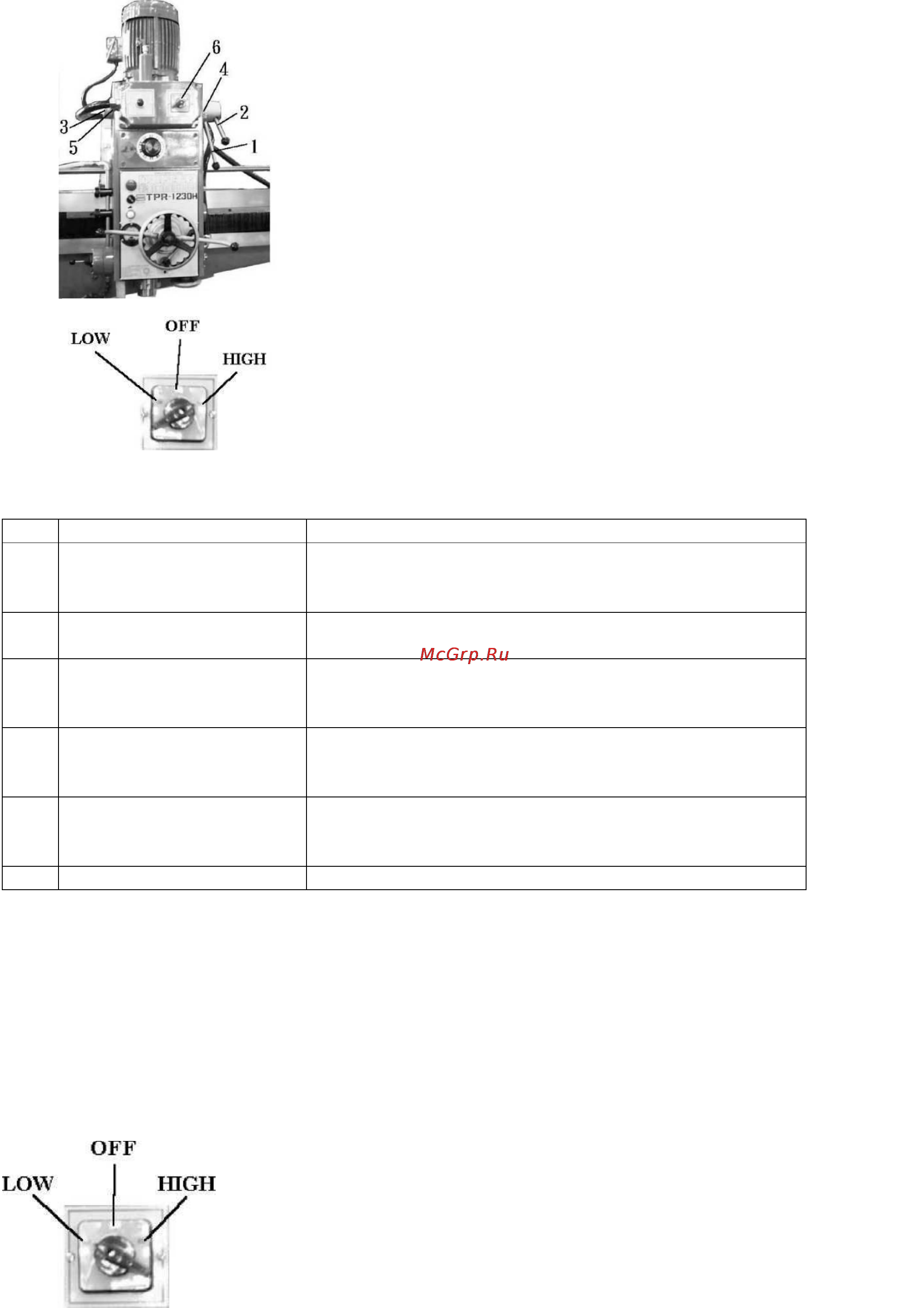

Изменение частоты вращения шпинделя
Рис. а
№
Название детали
Описание
1.
Регулировочная рукоятка
изменения скорости: 3
скорости
2.
Регулировочная рукоятка
скорости: 2 скорости
Рукоятка для выбора высокой и низкой скорости
3.
Ручка регулировки диапа-
зона скорости: высокий,
низкий
Для индикации текущей скорости
4.
Исходная точка для регу-
лировочной рукоятки: 3
скорости
Она относится к текущему положению рукоятки пе-
реключения скоростей: 3
5.
Исходная точка для регу-
лировочной рукоятки: 2
скорости
6.
Переключатель полюсов
Инструкции по изменению частоты вращения шпинделя:
a. Шпиндель должен вращаться.
b. В таблице выберете соответствующую скорость.
c. Включите выключатель подачи.
Внимание:
a. Перед изменением частоты вращения шпинделя остановите шпиндель.
b. Для безопасности нажмите на кнопку аварийного останова.
c. Меняйте частоту вращения шпинделя только после полной остановки шпинделя.
Спидометр, когда переключатель полюсов в положении «Low» – «Низкий».
Положение выключатель
