инструкция по эксплуатации станка JET мод.JRD-1100R
21

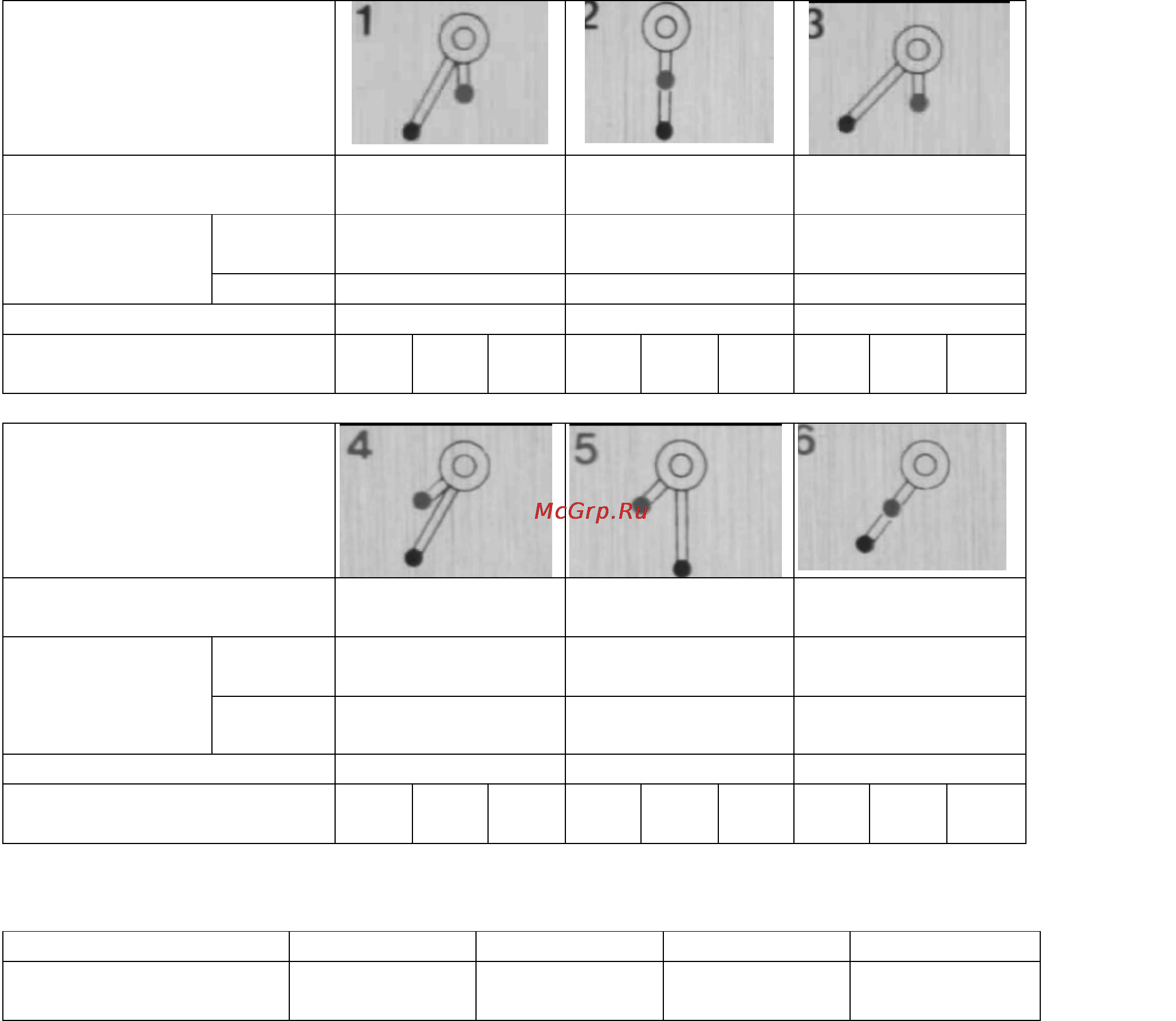

Регулировочная рукоятка: 2 скорости (низкая скорость)
Регулировочная рукоятка
скорости
Частота вращения /
об/мин
44
77
141
Соответствую-
щий диаметр
сверления, мм
Мягкая
сталь
∅25-∅40
∅25-∅40
∅19-∅25
Чугун
∅38-∅55
∅38-∅55
∅28-∅38
Резьба (метрическая)
M16-M20
M16-M20
M6-M16
Шаг автоматической пода-
чи
1
2
3
1
2
3
1
2
3
Регулировочная рукоятка (высокая скорость)
Регулировочные рукоятки
Частота вращения /
об/мин
228
398
750
Соответствую-
щий диаметр
сверления, мм
Мягкая
сталь
∅12-∅19
∅10-∅12
∅6-∅10
Чугун
∅22-∅28
∅19-∅22
∅10-∅19
Резьба (метрическая)
M3-M6
Не рекомендуется
Не рекомендуется
Шаг автоматической пода-
чи
1
2
3
1
2
3
1
2
3
7.11 Автоматическая подача
7.11.1 Таблица автоматической подачи
Шаг
N
1
2
3
Подача
Нейтральное
положение
0.05 мм/об
0.09 мм/об
0.15 мм/об
