инструкция по эксплуатации станка JET мод.JRD-1100R
22
7.11.2 Изменение скорости автоподачи
a. Проверьте спидометр и выберете соот-
ветствующую скорость.
b. Включите подачу.
Внимание: меняйте скорость подачи толь-
ко во время вращения шпинделя.
7.11.3 Подача заготовки (менее 25 кг)
Инструкция по подаче заготовки (заготовка
находится около станка)
1. Отключите станок от сети.
2. Наденьте перчатки.
3. Сядьте на корточки перед заготовкой.
4. Поднимите заготовку двумя руками.
5. Вставая, поднимайте заготовку.
6. Двигайте заготовку к рабочему столу.
Подача заготовки (более 25 кг)
Инструкция по подаче заготовке (заготовка
находится около станка)
1. Отключите станок от сети.
2. Наденьте перчатки.
3. Подвиньте подъёмное устройство как
можно ближе к заготовке.
4. Расположите подъёмные канаты или
ремни под заготовкой (используйте два кана-
та или ремня). Если в заготовке есть отвер-
стия для подъёмных ремней, закрепите ремни
стопорным штифтом и поднимите крючком.
5. Перемещайте заготовку к рабочему
столу.

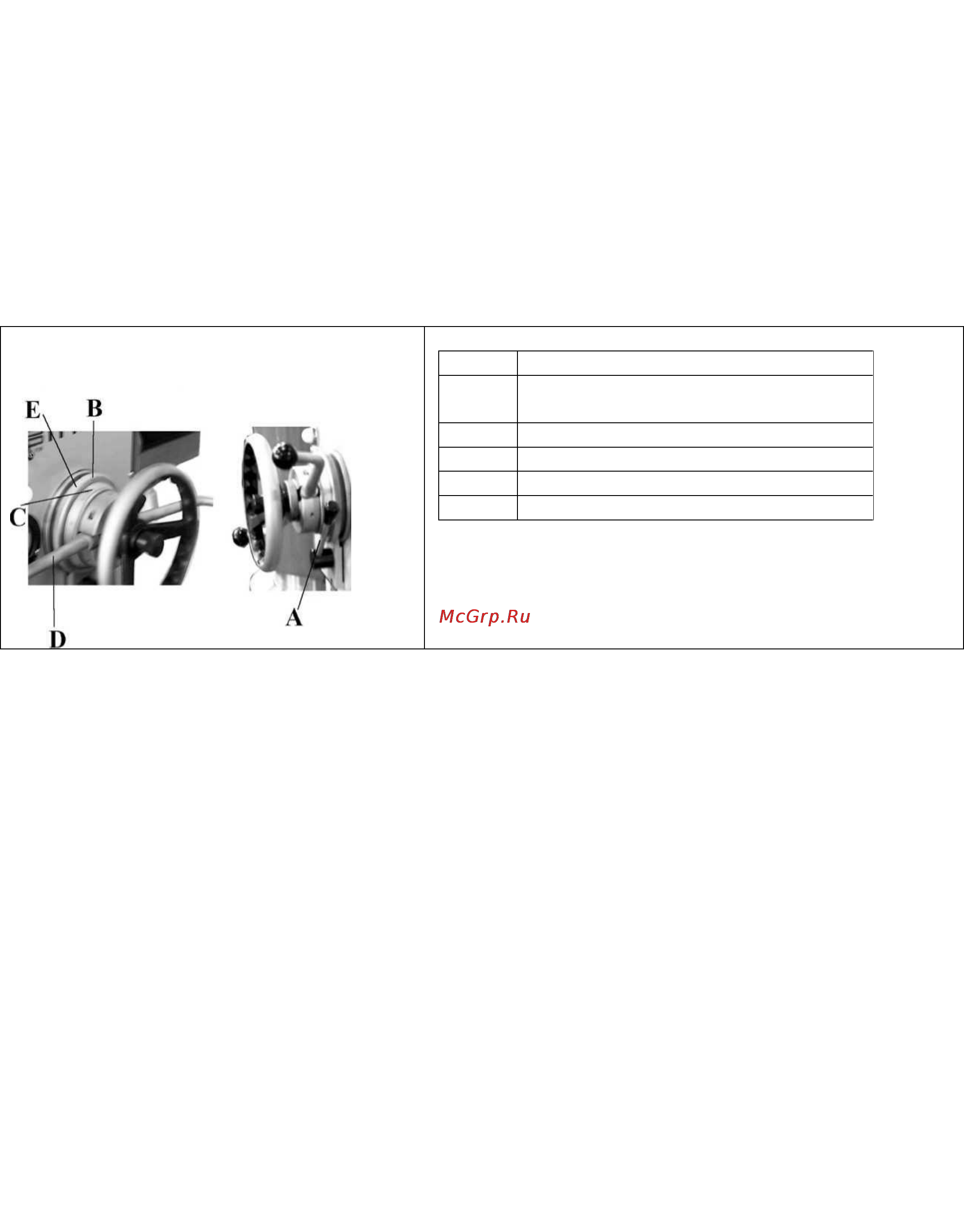

7.11.4 Установка глубины автоматиче-
ской подачи
№
Обозначение
A
Стопорная рукоятка / регулировоч-
ная рукоятка глубины
B
Точка отсчёта глубины
C
Шкала
D
Рукоятка автоподачи
E
Регулировочное кольцо
Установка глубины сверления автоподачи:
a. Вращайте рукоятку подачи против часовой стрелки (как показано на Рис. D ), пока свер-
ло не коснется заготовки. (В этот момент точка отсчёта глубины В двигается вместе с рукоят-
кой.) глубина равна 0, когда сверло касается заготовки и шкала также стоит на 0.
b. Ослабьте стопорную рукоятку шкалы. Ослабьте рукоятку А, показанную на Рис.
c. Вращайте шкалу Е, соотнося её с точкой отсчёта глубины В. Чтобы установить глубину
сверления, необходимо отрегулировать и совместить значение на шкале С.
d. Зафиксируйте стопорную рукоятку А шкалы, как показано на Рис.
e. Ослабьте рукоятку подачи D.
f. Немного прокрутите рукоятку подачи D против часовой стрелки.
g. Установите выключатель шпинделя в положение "SPDL. FOR" – шпиндель вращается по
часовой стрелке.
h. Отведите рукоятку D подачи назад. Шпиндель опуститься на установленную глубину и ос-
тановится.
Пример: установка глубины 30 мм
a. Поворачивайте рукоятки автоподачи D, пока она не коснется заготовки.
b. Ослабьте регулировочную рукоятку А.
c. Вращайте регулировочное кольцо Е и совместите шкалу С с точкой отсчёта глубины 30 мм.
d. Зафиксируйте рукоятку А.
e. Ослабьте рукоятку автоподачи D.
f. Вращайте рукоятку автоподачи D против часовой стрелки.
g. Установите выключатель шпинделя в положение "SPDL. FOR" – шпиндель вращается по
часовой стрелке.
h. Отведите рукоятку D подачи назад.
Внимание:
a. Автоподача будет работать только после установки скорости.
b. Автоподача используется только для сверления. Не используйте автоподачу для резьбо-
нарезания.
