инструкция по эксплуатации станка JET мод. GHB-1330/GHB-1340A
11
от заготовки (учитывайте холостой ход рез-
ца: останавливайте мотор своевременно)
- Включите мотор в противоположном на-
правлении, пока резец снова не достигнет
своего исходного положения.
Повторяйте эти рабочие операции до полной
готовности резьбы.
В) Нарезка метрических шагов одноза-
ходной резьбы с помощью лимба:
Большинство метрических шагов однозаход-
ной резьбы может быть нарезано с помощью
лимба (G, рис.7).
Здесь можно после каждого рабочего прохо-
да открывать гаечный замок ходового винта
и возвращать продольные салазки суппорта
в исходное положение с помощью маховика.
Гаечный замок ходового винта разрешается
закрывать только на соответствующих рисках
шкалы лимба.
5.7 Сверление
Для крепления спиральных и центровых
сверл требуется самоцентрирующийся свер-
лильный патрон (опция) с консольной оправ-
кой МК-3.
Рекомендации для выбора числа оборотов
возьмите из раздела 6.4.
Для выталкивания сверлильного патрона не-
обходимо выкрутить до конца пиноль задней
бабки.
6. Работы по наладке и регулировке
Общие указания:
Перед работами по наладке и
регулировке станок должен быть предо-
хранен от непроизвольного включения.
Вытащите сетевой штекер и нажмите вы-
ключатель аварийного отключения!
6.1 Установка сменных шестерен.
Указание:
Установленные сменные шестерни 36Т х
127Т х 48Т перекрывают
большинство подач и шагов однозаход-
ной резьбы.
Сменные шестерни в инструментальной ко-
робке служат для нарезки дюймовой резьбы
Отключить подвод электрического тока
посредством вытягивания сетевого ште-
кера.
Ослабьте предохранительный винт и открой-
те крышку ременной передачи.

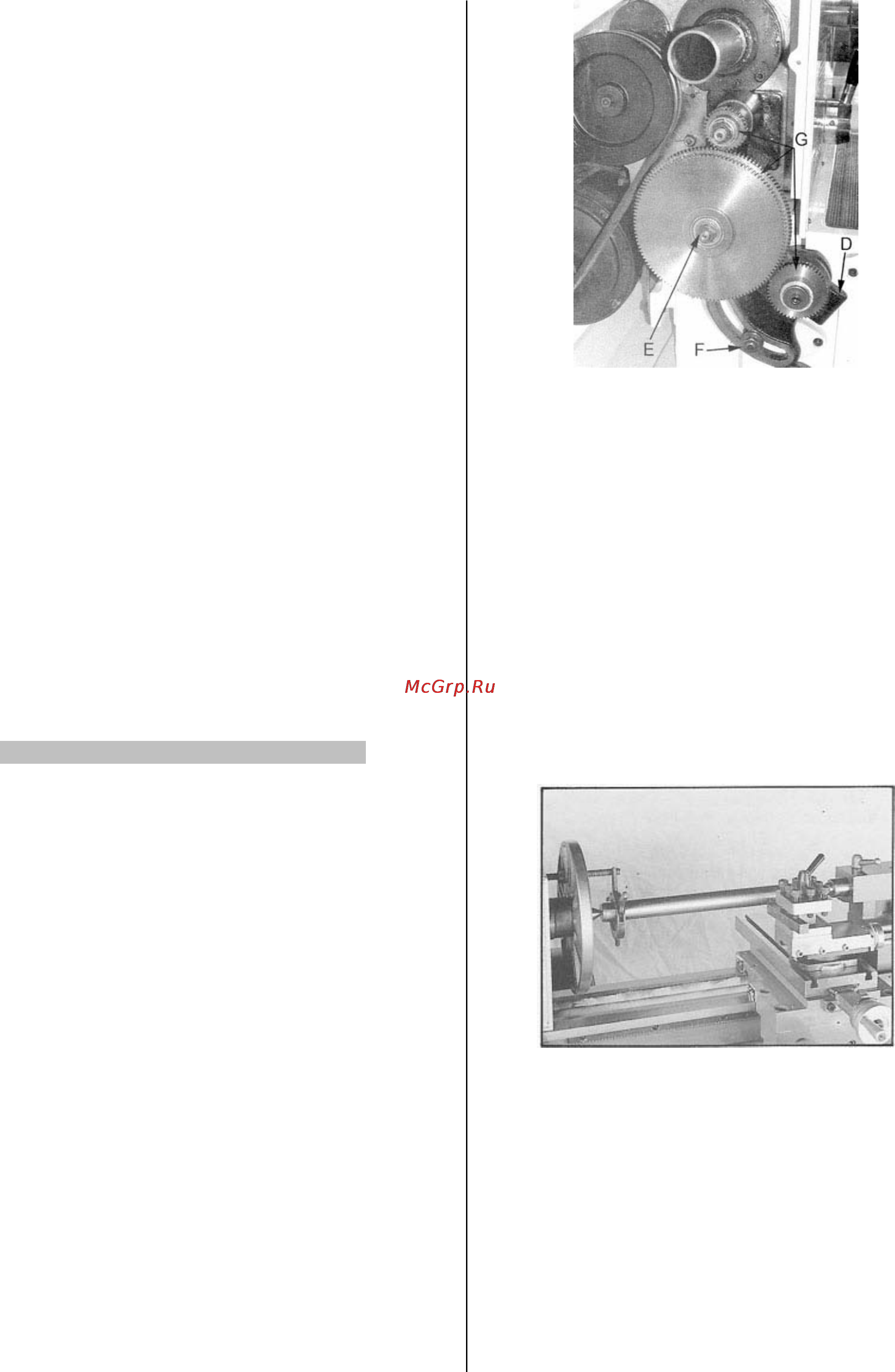

Ослабьте винт (D, рис.18) и гайку (F), чтобы
откинуть гитару.
Рис. 18
При необходимости замените сменные шес-
терни (G).
Приведите все сменные шестерни в зацеп-
ление.
Регулировка правильного люфта профиля
зубьев проводится легче, если между зубьев
зажать полоску обычной бумаги (…и затем
снова удалить).
Закройте и предохраните крышку ременной
передачи.
6.2 Обточка между центрами
Закрепите заготовку в токарном поводке и
зажмите ее между центрами.
Захват при вращении производится посред-
ством зажимной шайбы и пальца поводково-
го патрона (Рис.19).
Рис.19
Для предотвращения истирания смажьте
упорный центр задней бабки.
6.3 Обточка на конус с помощью задней
бабки
До бокового угла 5º могут быть проточены
длинные конуса посредством поперечной
перестановки задней бабки.
Для перестановки задней бабки ослабьте
крепежный винт (1, рис.15).
Выкрутить установочный винт (2) на перед-
ней стороне, а на задней стороне (3), соот-
ветственно, подтянуть.
