Снова затянуть регулировочные винты и кре-
пежный винт задней бабки.
Заготовка должна быть зажата между цен-
трами. Захват осуществляется посредством
токарного поводка, пальца поводкового па-
трона и планшайбы.
После окончания работ по обточке конуса
задняя бабка снова устанавливается в свое
первоначальное положение.
Проведите пробную проточку и отрегулируй-
те станок так, чтобы он обтачивал цилиндри-
ческие поверхности.
6.4 Обточка на конус с помощью верхней
каретки.
Посредством перестановки верхней каретки
могут быть обточены короткие конусы.
После ослабления обеих шестигранных гаек
(J, рис. 6) можно установить каретку на соот-
ветствующий угол по шкале.
6.5 Универсальный трех кулачковый патрон
С помощью универсального трех кулачкового
патрона могут быть зажаты цилиндрические,
треугольные и шести угольные заготовки
(Рис.20).

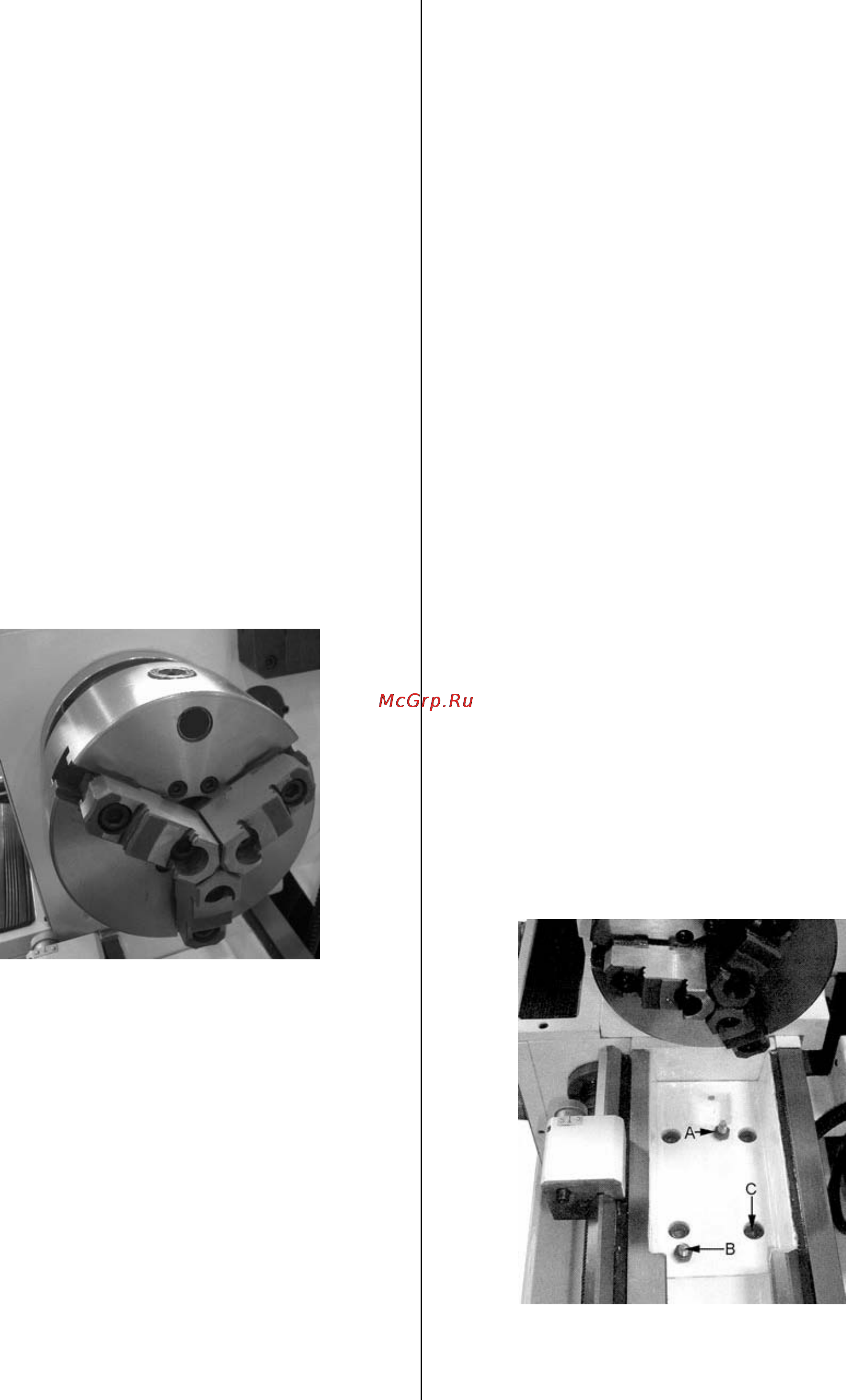

Рис. 20
Для зажима заготовок большого диаметра
применяйте насадные кулачки.
В качестве смазки для кулачков мы рекомен-
дуем Molykote Paste G или равноценное ей
смазывающее средство.
6.6 Планшайба
Этот токарный патрон имеет четыре отдель-
но регулируемых кулачка.
Это дает возможность зажимать четырех-
угольные и несимметричные заготовки, а
также точное выставление по центру цилин-
дрических деталей.
6.7 Вращающийся упорный центр (опция)
Вращающийся упорный центр полностью ус-
тановлен в подшипниках качения и обяза-
тельно рекомендуется для всех чисел оборо-
тов свыше 500 об/мин.
Для съема вращающегося упорного центра
необходимо выкрутить назад до конца пи-
ноль задней бабки.
6.8 Подвижный и неподвижный люнеты
Неподвижный люнет
Неподвижный люнет служит преимуществен-
но для поддержки длинных заготовок и обес-
печивает их надежную обработку без вибра-
ций.
Неподвижный люнет крепится на станине
станка с помощью специальной плиты с ниж-
ним зацеплением.
Установите сухари без зазора на заготовку,
не зажимая ее.
Во время обработки необходимо хорошо
смазывать сухари.
Подвижный люнет
Подвижный люнет устанавливается на про-
дольных салазках суппорта и таким образом
повторяет движение токарного резца. Он
предотвращает упругое отжатие длинных и
тонких заготовок под давлением токарного
резца.
Установите сухари без зазора на заготовку,
не зажимая ее.
Во время обработки необходимо хорошо
смазывать сухари.
6.9 Снятие мостика, прикрывающего вы-
емку в токарном станке
Вытащите конический штифт (В, рис.21) по-
средством подтягивания гайки (А).
Удалите 4 винта (С).
Теперь мостик, прикрывающий выемку в то-
карном станке, может быть снят.
Рис.21
Очистите основательно все контактирующие
поверхности перед обратной установкой мос-
тика.
