инструкция по эксплуатации станка JET мод. GHB-1330/GHB-1340A

- сменные шестерни

Слегка смазываются зубья сменных шестерен.

Рис. 23

Еженедельно промасливается:

Согласно стандарту DIN 51502 CG ISO VG 68

(например, BP Maccurat 68, Castrol Magna BD

68, Mobil Vectra 2, ИГНПс-40)

- приводной вал

Удалить резьбовой штифт (С, рис. 23) и про-

маслить

- ходовой винт и валик подачи

Промаслить по всей длине.

7.3 Ежедневная смазка:

Ежедневно смазывать:

DIN 51502 CG ISO VG 68

(например, BP Maccurat 68, Castrol Magna BD

68, Mobil Vectra 2, ИГНПс-40).

- рычаг для включения подачи

Промаслить смазочный ниппель (С, рис. 24).

- продольные салазки суппорта

Промаслить 2 смазочных ниппеля (D, рис. 24).

- верхняя каретка

Промаслить 3 смазочных ниппеля (F, рис.25).

-поперечная каретка

Промаслить 4 смазочных ниппеля (G, рис.25).

-маховик продольных салазок суппорта

Промаслить смазочный ниппель (Н, рис. 25)

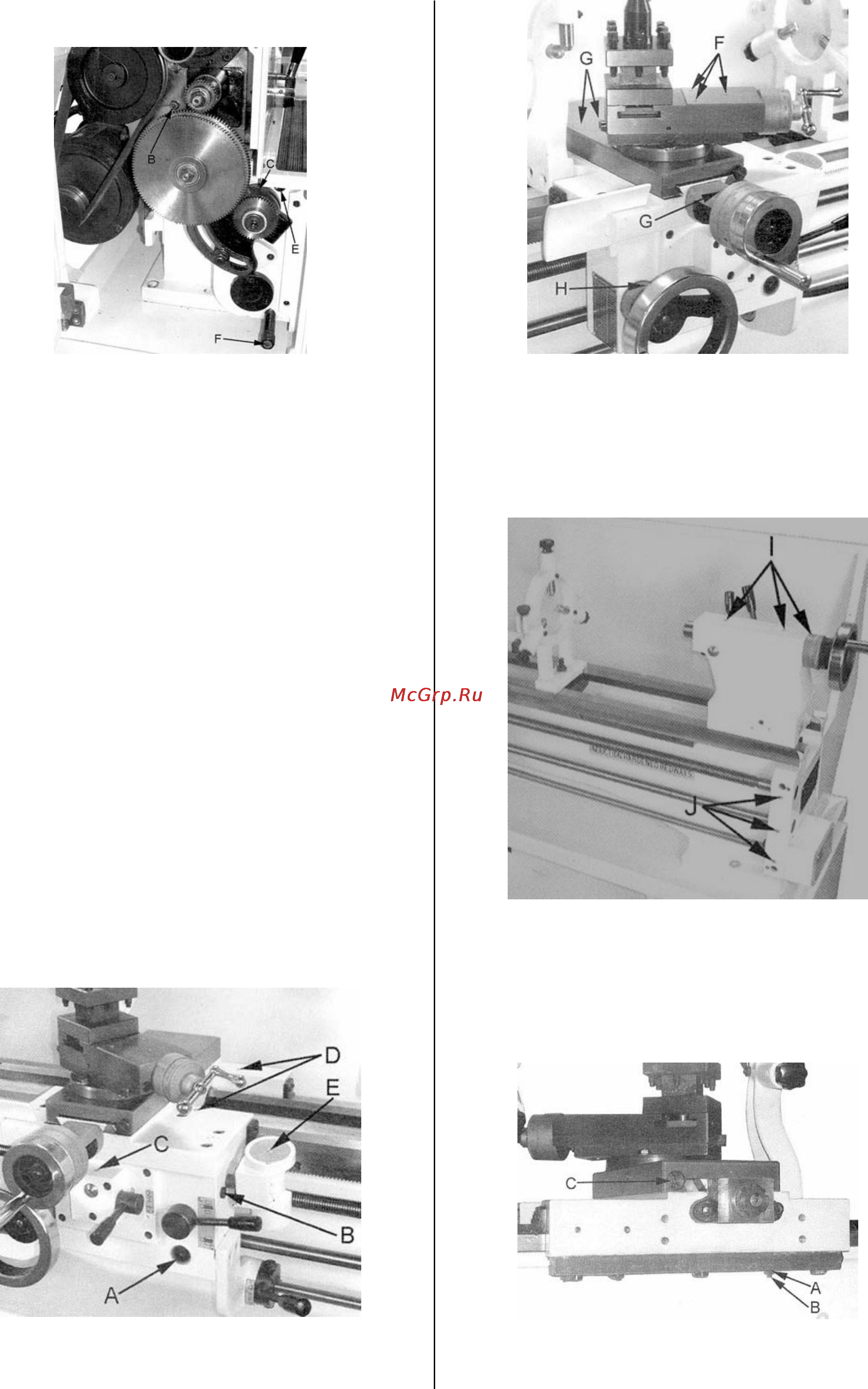

Рис.24

Рис. 25

- Задняя бабка

Промаслить 3 смазочных ниппеля (I, рис.26).

- Фланец ходового винта и валика подачи

Промаслить 3 смазочных пресс-масленки (J,

рис.26).

Рис. 26

7.4 Регулировка направляющих кареток

Все салазки оснащены регулируемыми кли-

новыми планками.

Ослабьте задний крепежный винт (С, рис.27)

на один оборот.

Рис.27

Подтяните передний крепежный винт при-

мерно на 1 / 4 оборота.
