инструкция по эксплуатации станка JET мод. GHB-1330/GHB-1340A
9

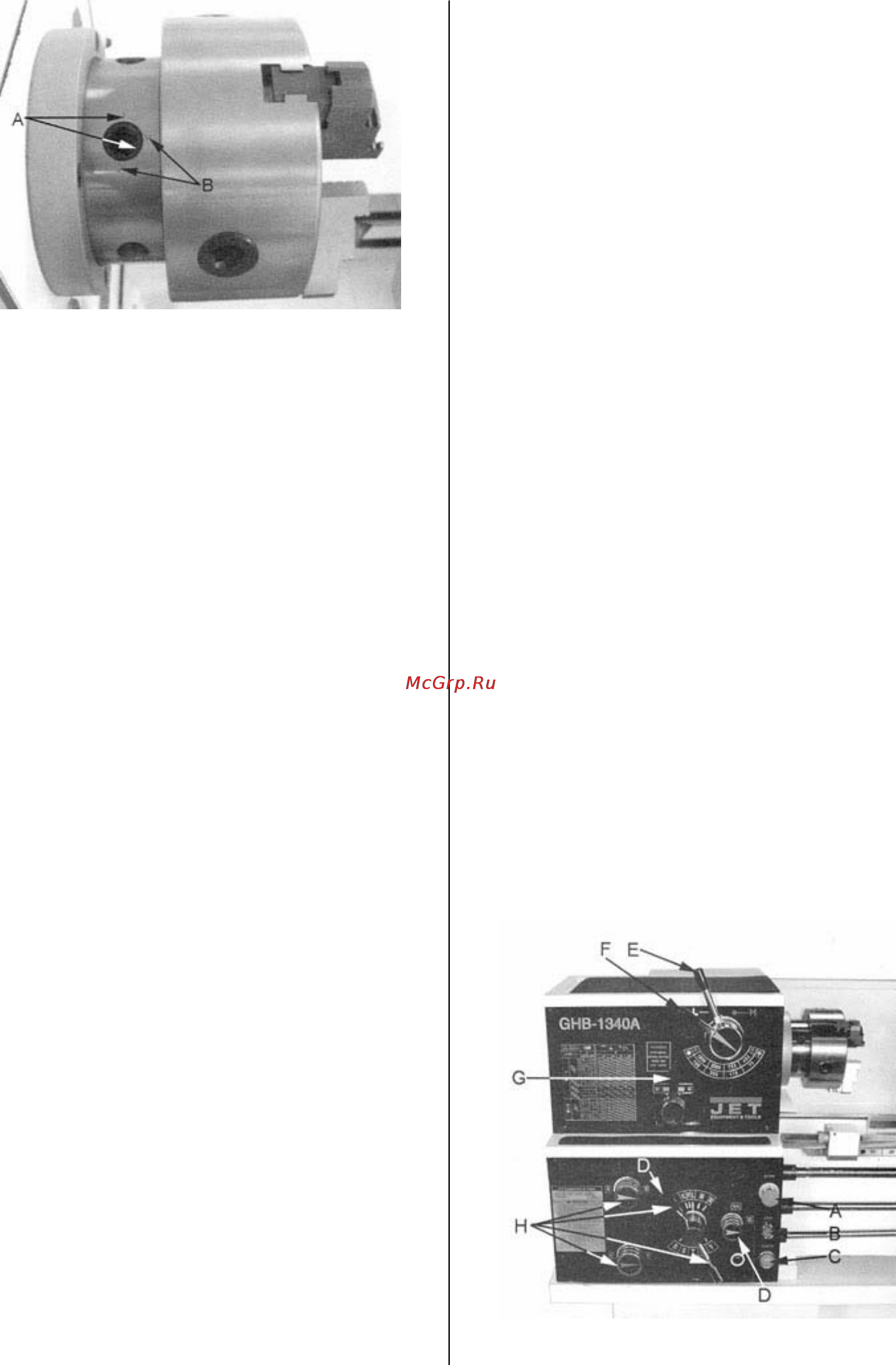

Рис.9
Осторожно снимите зажимное приспособле-
ние.
Очистите все контактирующие поверхности.
Монтаж зажимных приспособлений:
Вставьте зажимное приспособление рукой
напротив переднего конца шпинделя.
Зажмите кулачковый затвор зажимного экс-
центрика вращением по часовой стрелке.
Метка зажимного эксцентрика (А) должна на-
ходиться между 2-мя метками (В).
Если это не получается, то необходимо вкру-
тить или выкрутить на один оборот винты
затвора кулачков.
Сильно затянуть 3 затвора кулачков зажим-
ного эксцентрика.
Внимание:
Ограничение числа оборотов вращения за-
жимного приспособления не должно превы-
шаться.
Зубья кулачков и спираль зубчатого обода
должны всегда находиться в полном зацеп-
лении.
Выступающие зажимные кулачки могут сло-
маться и при работе разлететься
Поджимайте их задней бабкой или люнетом.
Избегайте зажимов длинных заготовок с од-
ной стороны. Заготовки могут в процессе об-
работки погнуться или вырваться из патрона.
Избегайте коротких длин зажима или зажи-
мов заготовок за малый диаметр
Следите за торцевой опорой заготовки.
5.3 Зажим токарного резца
Углы резания имеют желаемое значение
только в том случае, когда режущая кромка
токарного резца установлена на середину
осевой линии заготовки.
Правильная высота токарного резца достига-
ется посредством установки токарного резца
на высоту неподвижного центра задней баб-
ки, применяя для этого подкладки из листо-
вой стали.
Крепко зажмите токарный резец с помощью
минимум двух винтов на четырехместном
резцедержателе.
Зажимайте заготовку коротким движением.
Избегайте длительного зажима резца.
5.4 Выбор частоты вращения шпинделя
Правильное число оборотов вращения шпин-
деля зависит от вида обработки, диаметра
вращения, материала заготовки и режущего
инструмента.
Рекомендуемые числа оборотов действи-
тельны для заготовок с диаметром 50 мм и
резки с помощью резца из твердосплавного
материала.
Алюминий, латунь ............ 1500 об/мин
Серый чугун: ..................... 1000 об/мин
Сталь (С15): ........................ 800 об/мин
Сталь (С45): ........................ 600 об/мин
Нержавеющая сталь: ........ 300 об/мин.
При применении инструментов их быстроре-
жущей стали необходимо выбирать пример-
но 1 / 5 указанных чисел оборотов.
Короче говоря:
Чем больше диаметр вращения заготовки,
тем меньше должно быть число оборотов ее
вращения.
Например:
Заготовка из стали (С15) диаметром 25 мм
позволяет использовать для обработки сле-
дующие числа оборотов:
1600 об/мин с резцом из твердого сплава
320 об/мин с резцом из
быстрорежущей стали
Установка частоты вращения:
Число оборотов разрешается менять только
при остановленном шпинделе и моторе.
Установите рычаг выбора чисел оборотов в
желаемое положение (Е, F, рис.14).
Рис. 14
