инструкция по эксплуатации станка JET мод. GHB-1330/GHB-1340A
8

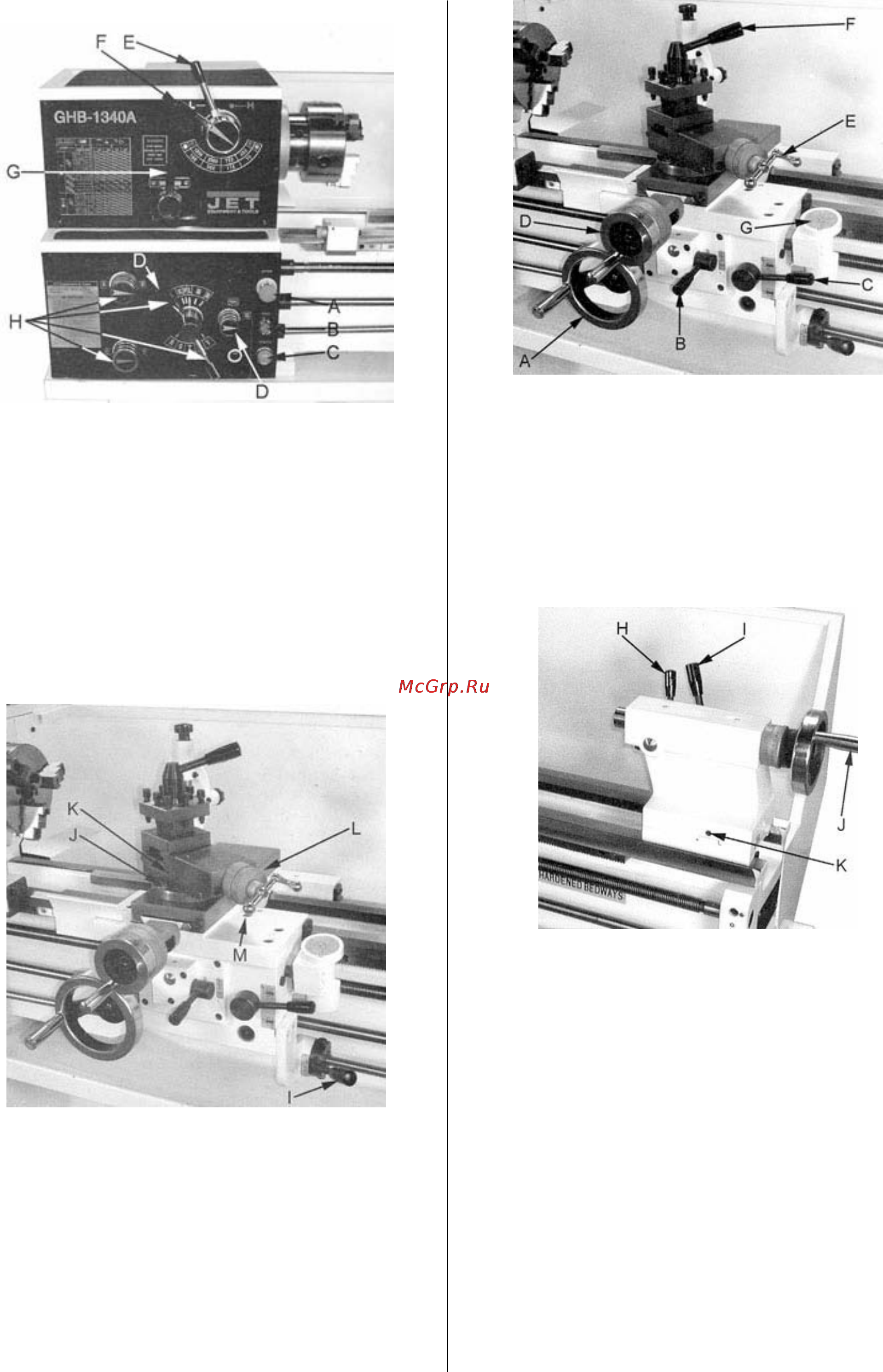

5.1 Элементы обслуживания
Рис. 5
А….Аварийный выключатель
В…. Кнопка для включения работы шпинделя
в толчковом режиме
С….Подключение сетевого светильника
D Рычаг для выбора ходового винта/валика
подачи
Е….Вращение шпинделя быстро/медленно
F…. Рычаг для выбора числа оборотов вра-
щения
G ….Рычаг для выбора направления подачи
H….Рычаг для выбора механизма подачи
Рис. 6
I….Рычаг для включения/выключения шпин-
деля
J….Поворотный зажим верхней каретки
K….Зажим верхней каретки
L…. Зажим поперечной каретки
Рис. 7
А….Маховик продольных салазок суппорта
В….Рычаг для включения подачи
С....Рычаг маточной гайки
D….Маховик поперечной каретки
Е….Маховик верхней каретки
F…. Зажимной рычаг 4-х местного резцедер-
жателя
G…. Лимб для нарезки резьбы
Рис. 8
H….Зажимной рычаг для пиноли задней бабки
I…. Зажимной рычаг задней бабки
J….Маховик для пиноли задней бабки
K….Поперечное перемещение задней бабки
5.2 Зажим заготовок
Демонтаж зажимных приспособлений:
Закройте станину станка перед демонтажем
зажимных приспособлений с помощью дере-
вянной доски.
Удерживайте зажимные приспособления, по-
ка Вы ослабляете 3 кулачковые затвора за-
жимного эксцентрика посредством вращения
на 1 / 4 оборота против часовой стрелки.
Установите метки (А, рис.9) относительно
друг друга.
