5. ТРАНСПОРТИРОВКА И ПУСК В ЭКС-

ПЛУАТАЦИЮ

5.1. Транспортировка и установка

Не держите станок при транспортировке

за защитные приспособления.

Во время транспортировки верхняя часть

пильного диска должна быть закрыта, на-

пример, кожухом для защиты пилы.

Поверхность, на которой устанавливается

пила, должна быть достаточно ровной и

способной выдерживать нагрузку.

При необходимости станок можно

жестко

закрепить на устанавливаемой поверхности.

По соображениям упаковки станок по-

ставляется не полностью смонтированным.

5.2. МОНТАЖ

Общие указания

Перед проведением монтажно-

наладочных работ отключите станок от эл.

сети!

Удалите защитную смазку от ржавчины с

помощью мягких растворителей.

Установите станок на плоскую поверх-

ность.

Монтаж расширения стола вправо

Закрепите расширение стола.

(C,

Рис. 2) с помощью 3-х винтов с шес-

тигранной головкой, гроверных и обычных

шайб (D).

Выровняйте переднюю кромку вместе со

столом станка.

Для выравнивания поверхностей стола

применяйте линейку (E).

Вы можете использовать также в качест-

ве линейки профиль упора.

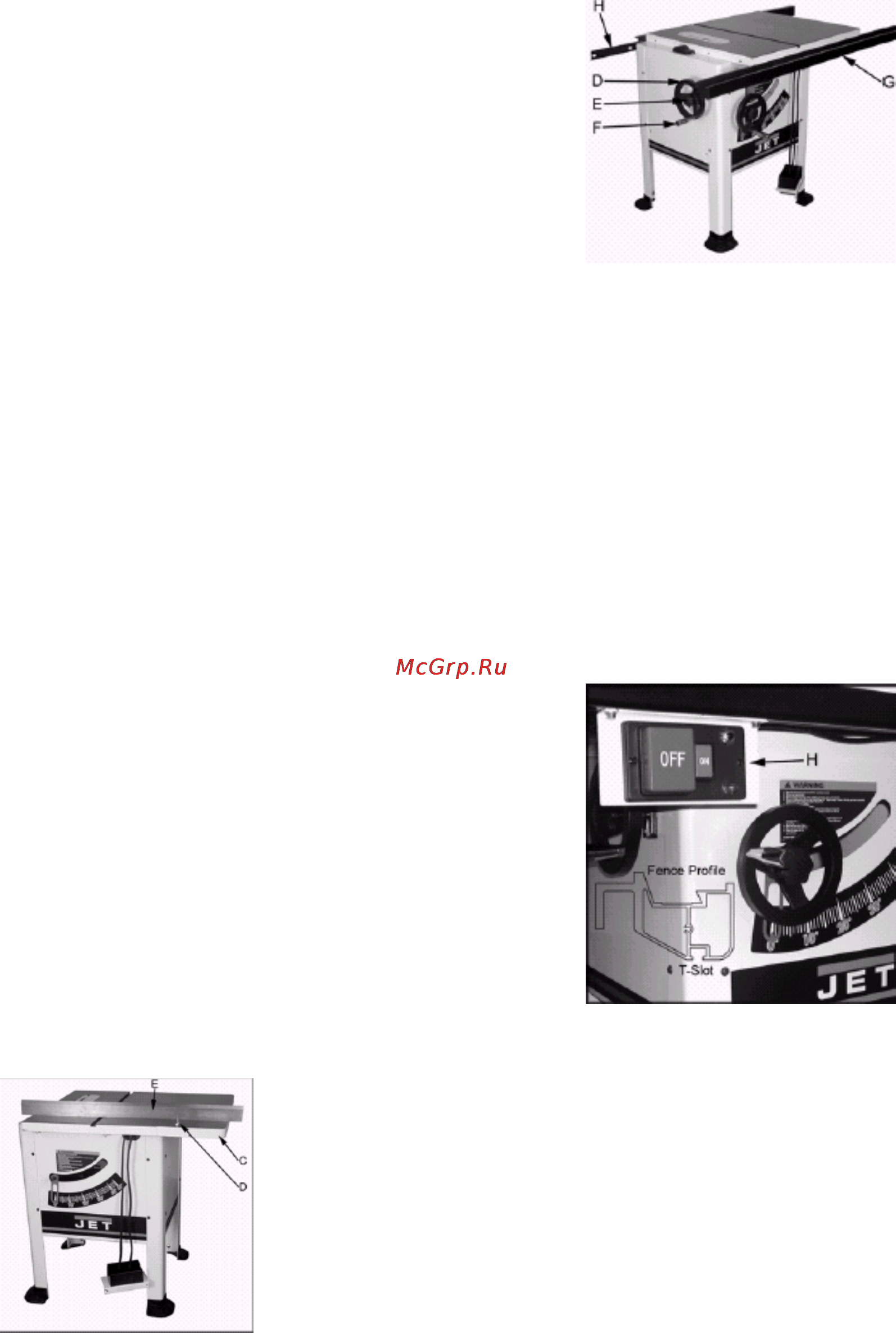

Рис. 2

Монтаж маховиков

Поставьте маховики (D, Рис. 3) на поса-

дочные оси.

Установите рукоятки (E).

Указание: Рукоятки могут применяться

для зажима маховиков в определенном по-

ложении.

Установите ручки маховиков (F).

Рис. 3

Монтаж несущих реек

Закрепите переднюю несущую рейку (G,

Рис. 3) с помощью 2-х винтов с внутренними

шестигранниками на нижней стороне стола

станка.

Закрепите заднюю несущую рейку (H) с

помощью 2-х винтов с внутренними шести-

гранниками на задней стороне стола станка.

Вставьте 2 четырехгранные гайки в Т-

образный паз несущей рейки.

Закрепите выключатель (H, Рис. 4)

с по-

мощью 2-х винтов с внутренними шести-

гранниками и шайб.

Рис. 4

Монтаж пильного диска

Пильный диск должен соответствовать

указанным техническим характеристикам.

Перед установкой проверить диск пилы

на наличие повреждений (трещин, повреж-

денных зубьев, изгибов). Не применяйте

поврежденные пильные диски.

Следите за тем, чтобы зубья диска пилы

были направлены в направлении пиления

(вниз).

При обращении с диском пилы надевайте

подходящие защитные

перчатки.

ВНИМАНИЕ

Замена диска пилы должна производить-

ся только при отключенном электропитании.

Удалите вставку стола.

Ослабьте зажимные гайки с помощью

предоставленных ключей. При этом зафик-

сируйте фланец пилы от вращения.
