5

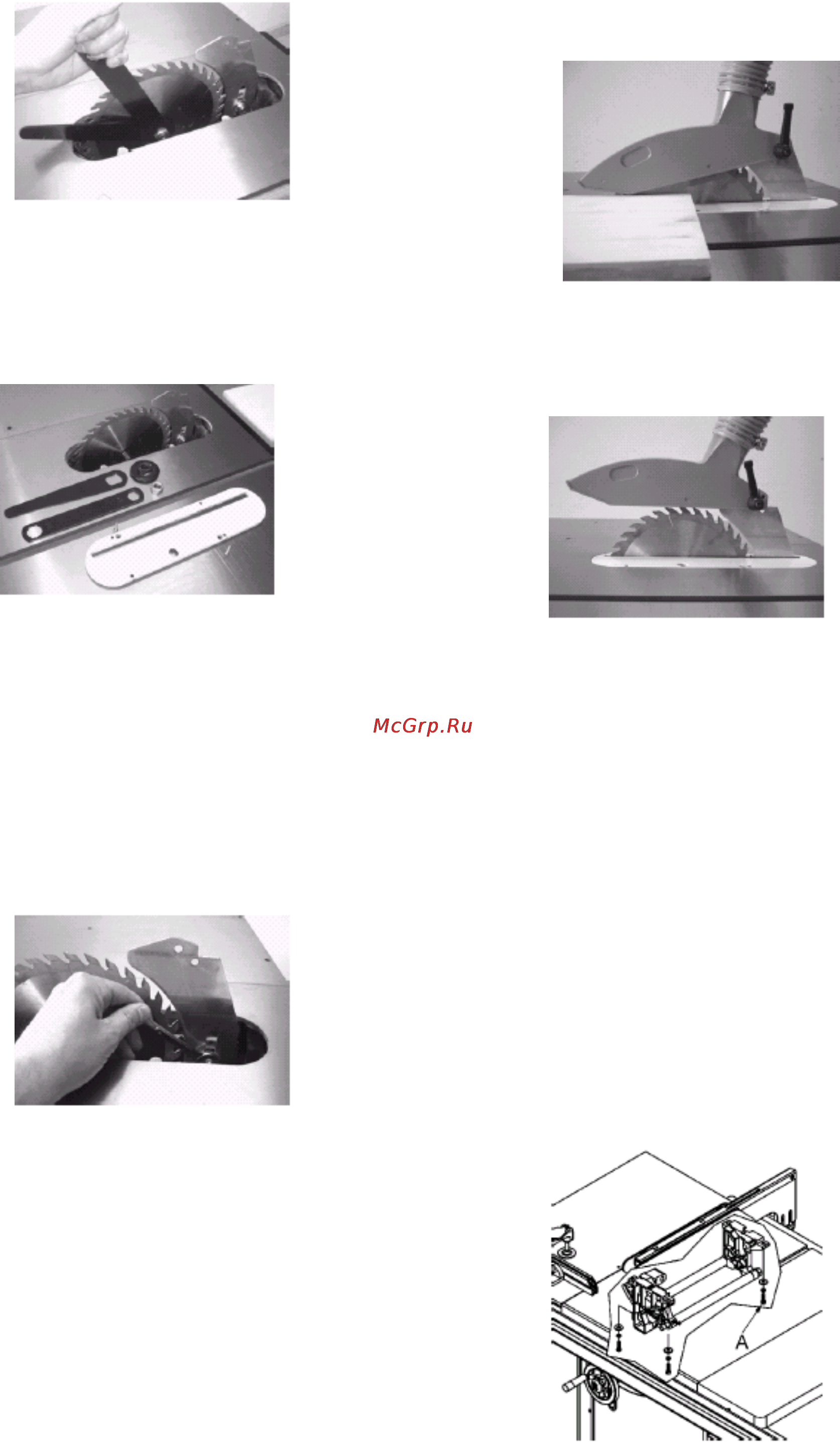

Рис. 19

Открутите прижимную гайку и снимите

фланец.

Наденьте пильный диск на вал. Следите

за тем, чтобы зубья диска пилы были на-

правлены в направлении пиления (вниз).

Рис. 20

Установите фланец и сильно затяните

прижимную гайку.

Установите вставку стола.

Монтаж расклинивающего ножа

Расклинивающий нож должен применять-

ся всегда.

Отключить Эл. питание станка.

Расстояние между диском пилы и раскли-

нивающим ножом должно составлять от 2 до

5 мм.

Рис. 21

Сильно затяните прижимную гайку.

Монтаж защитного кожуха пильного

диска

Защитный кожух пильного диска должен

быть установлен всегда.

Защитный кожух пильного диска должен

быть наклонен к заготовке, подлежащей

распиловке, чтобы закрыть зубья пилы как

можно больше.

Не производите регулировку на рабо-

тающем станке.

Имеется два возможных положения для

монтажа.

Нижнее

положение отверстия для боль-

шинства случаев применения (Рис. 22).

Рис. 22

Верхнее положение отверстия использу-

ется для полного использования глубины

резания (Рис. 23).

Рис. 23

Регулировка диска пилы

Никогда не производите регулировку при

работающем станке.

Для перемещения диска пилы по верти-

кали применяйте передний маховик.

Левый маховик применяйте для регули-

ровки наклона пильного диска.

Установка диска пилы параллельно

столу

Диск пилы выставляется на заводе изго-

товителе.

Если требуется новая регулировка:

Отключите эл. питание станка.

Снимите заднюю крышку корпуса.

Ослабьте 4 винта с шестигранной голов-

кой (A, рис. 24).

Производите регулировку до тех пор, по-

ка полотно пилы не станет параллельно па-

зу стола.

Рис. 24

Сильно затянуть винты и закрыть крышку

корпуса.
