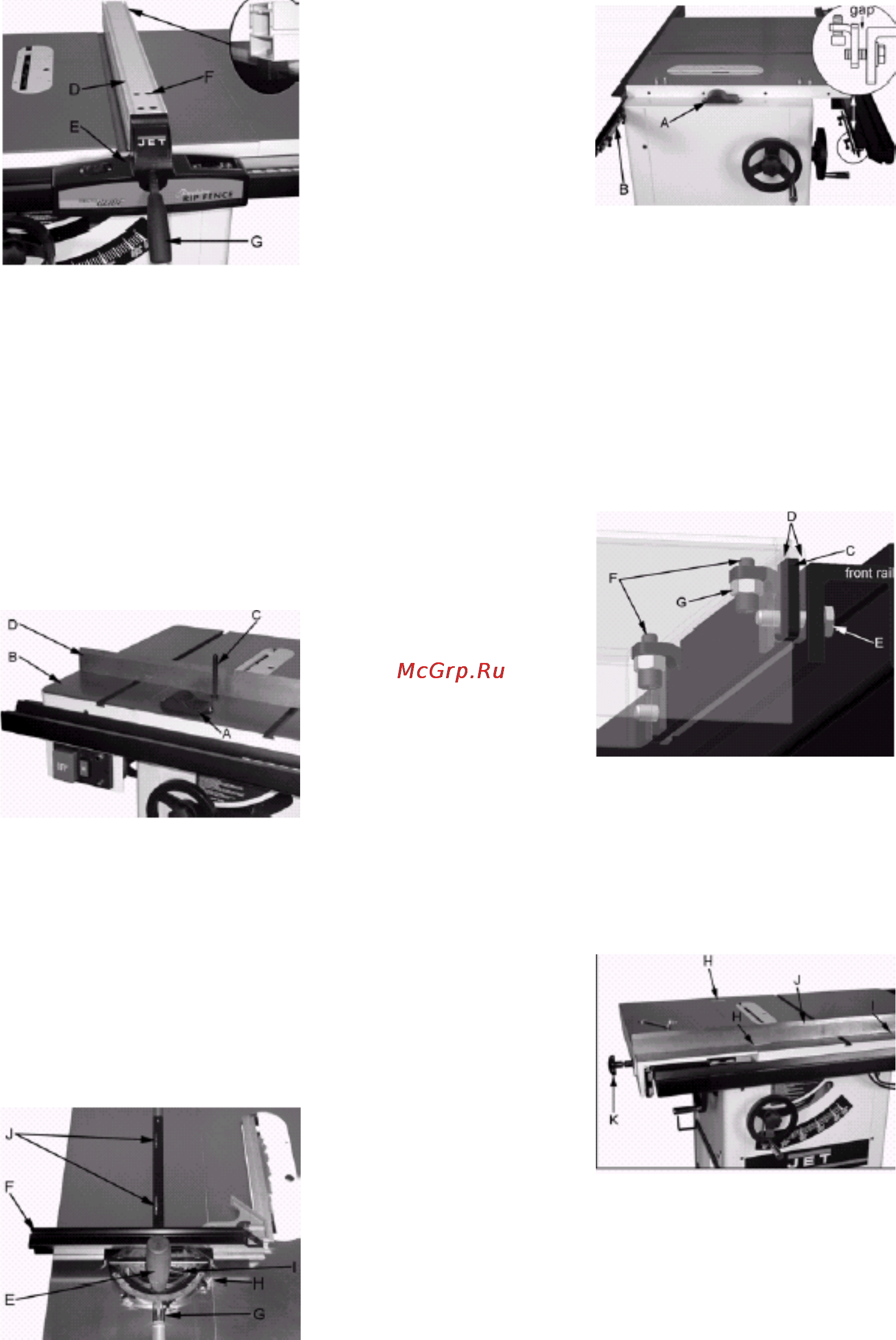

Монтаж продольного упора

Закрепите рейку упора (D, Рис. 5) с по-

мощью 4-х винтов M8 x 16 (F) с внутренни-

ми шестигранниками на корпусе упора.

Рис. 5

Установите рукоятку (G).

Выставьте рейку упора точно параллель-

но пазу стола.

Сильно затяните винты.

Облицовочная планка должна быть плос-

ко установлена на боковой стороне парал-

лельного упора.

Монтаж расширения стола влево (JTS-

250)

Снимите крышку ременной передачи (A,

Рис. 6).

Рис. 6

Закрепление производится при расшире-

нии стола вправо.

Монтаж торцовой линейки на расшире-

нии стола влево (JTS-250)

Упоры для 45° und 90° могут быть отре-

гулированы винтами (H, Fig 7).

Планка упора (G) может быть для регу-

лировки повернута в сторону.

Рис. 7

Направляющая может быть установлена в

паз стола с помощью резьбовых штифтов (J)

практически без зазора.

Монтаж подвижного стола (JTS-250S)

Крышка ременной передачи (A, Рис.)

должна быть смонтирована на корпусе стан-

ка.

Рис. 8

Смонтируйте две прижимные пластины(В)

на несущих рейках с помощью 4-х шести-

гранных винтов M8x25 и 4-х шайб.

Оставьте зазор шириной примерно 4mm.

Накрутите 4 гайки (G, Рис. 9) на устано-

вочные винты M6x25 (F), вставленные в

прижимные пластины, снизу.

Прижимные пластины(C), Рис. 9 или (B)

Рис. 8, должны находиться между планками

(D) подвижного стола.

Рис.9

Смонтируйте блокировку подвижного

стола (K, Рис.10)

С помощью 2-х винтов с внутренними

шестигранниками.

После этого осторожно установите под-

вижной стол.

Рис. 10

Установите два пластинчатых щупа 90°

0,4 мм (H, Рис. 10) между концами стола.

Это облегчит параллельное выставление

подвижного стола относительно стола стан-

ка.

Слегка затяните 4 шестигранных винта (E,

Рис. 9), чтобы оставалась возможной регу-

лировка с помощью установочных винтов.

Положите прямой пластинчатый шаблон

0,4 мм (I, Рис.10) на стол, а затем поставьте

линейку (J) на оба пластинчатых

щупа. Это
