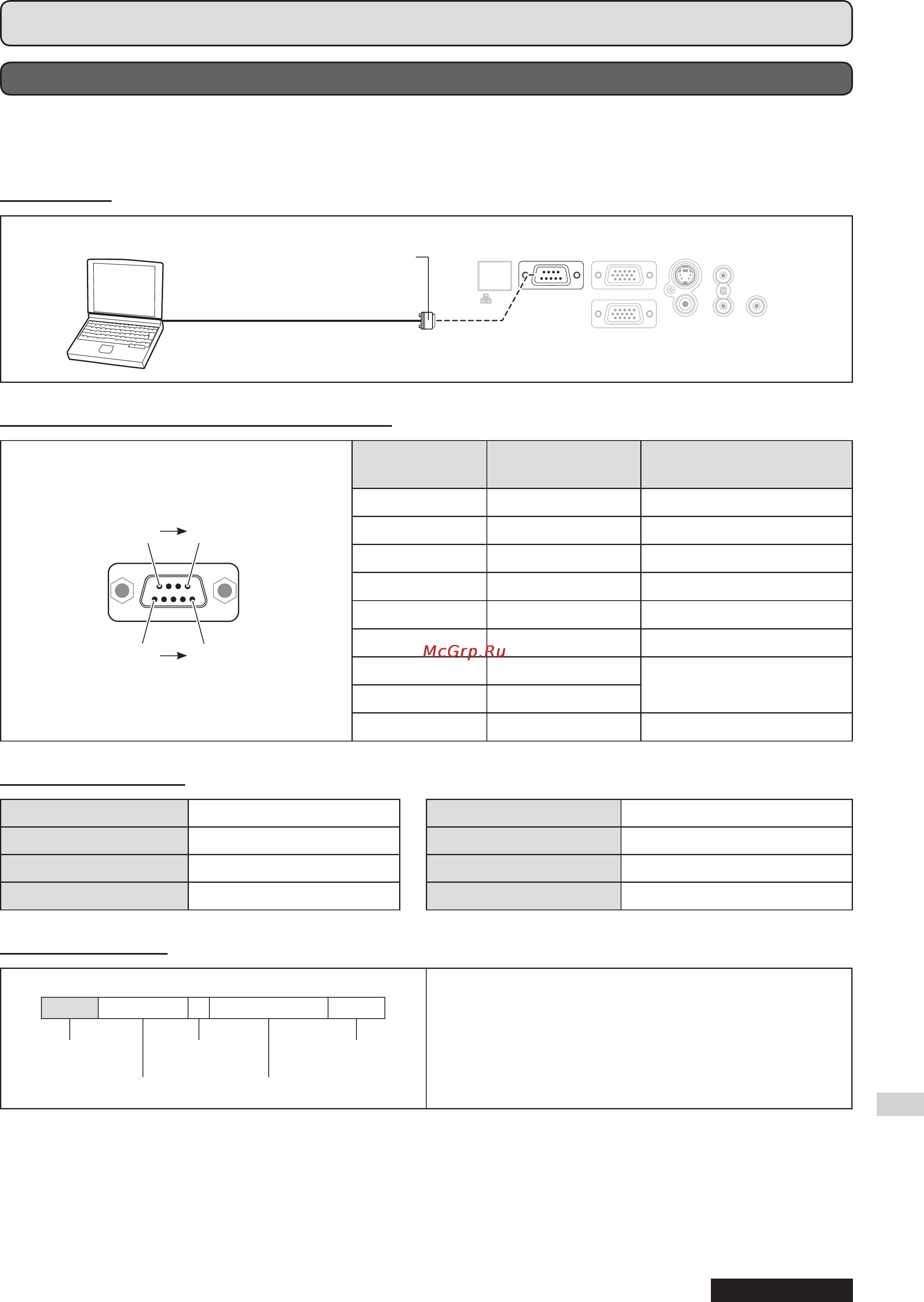

![Panasonic PT-ST10E [53/60] ① ⑤](/views2/1020479/page53/bg35.png)
Приложение
PУССКИЙ
53
Техническая информация (продолжение)
ПОСЛЕДОВАТЕЛЬНЫЙ ВХОД
Последовательный вход, расположенный на панели разъемов проектора, соответствует спецификациям
интерфейса RS-232C. Управление проектором может осуществляться с помощью персонального
компьютера, подключенного к этому разъему.
Соединение
LAN
SERIAL
COMPUTER 1 IN
S-VIDEO
S-VIDEO
IN
VIDEO IN
AUDIO IN
1
2
AUDIO
COMPUTER 2 IN
SERIAL
OUT
Назначение выводов и названия сигналов
① ⑤
⑥ ⑨
No. вывода Название
сигнала
Содержание
①
NC
②
TXD Переданные данные
③
RXD Полученные данные
④
NC
⑤
GND Заземление
⑥
NC
⑦
RTS Внутреннее соединение
⑧
CTS
⑨
NC
Установки передачи
Интерфейс RS-232C Длина слова 8 бит
Метод синхр. Асинхронный Стоп бит 1 бит
Тактовая частота 9600 бит/сек X параметр Отсутствует
Проверка на четность Отсутствует S параметр Отсутствует
Основной формат
:
Получаемые с компьютера данные состоят из
STX, команды, параметра и ETX.
Вы можете вставить нужный параметр.
ПРИМЕЧАНИЕ.
Данный проектор не может принимать команды в течение 10 секунд после включения лампы. Подождите 10 секунд, •
прежде чем отправить команду.
При отправке нескольких команд проверяйте получение ответа от проектора на первую команду, прежде чем •
отправить следующую.
Если нужно отправить команду, не требующую параметров, двоеточие (:) не требуется. •
Если с персонального компьютера отправлена неправильная команда, то с проектора на компьютер будет отправлена •
команда ER401.
Компьютер
D-sub 9-штыревой (штекер)
Последо-
вательный
разъем
(гнездо)
STX Команда Параметр ETX
Начальный байт
(02 ч)
1 байт
Конечный
(03 ч)
3 байта 1 байт - 4 байта
