Timberk TCH A1 2000 [6/16] Эксплуатация инфракрасного обогревателя

Содержание

• Timberk 1
• Руководство по эксплуатации instruction manual 1
• Важная информация 2
• Меры предосторожности 2
• Уважаемый покупатель 2
• Область применения 3
• Основные особенности 3
• Принцип работы 3
• Рабочие характеристики 3
• Русский 3
• Минимальные поверхностей 4
• Примечание 4
• Размерные характеристики 4
• Расстояния от обогревателя до других 4
• Техническиехарактеристики 4
• Внимание 5
• Комплект поставки 5
• Описание инфракрасного обогревателя рис 3 5
• Примечание 5
• Русский 5
• Установка 5
• Ф внимание 5
• Внимание 6
• Монтаж инфракрасного обогревателя 6
• Подключение к электрической сети 6
• Примечание 6
• Ф внимание 6
• Эксплуатация инфракрасного обогревателя 6
• Iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiim llllllllllllllllllllll 7
• Обслуживание 7
• Примечание 7
• Принципиальная электрическая схема 7
• Русский 7
• Устранение неисправностей 7
• Утилизация 7
• Ф примечание 7
• Iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiil 8
• Гарантийный талон вложен в упаковку изделия 8
• Изготовитель 8
• Изделие соответствует директиве eec 89 336 касающейся электромагнитного оборудования 8
• Импортёр 8
• Информация о сертификации 8
• По вопросам сервисной поддержки и качества приобретенного товара просьба обращаться по телефону 8
• Сертификата 8
• Срок действия 8
• Товар сертифицирован на территории россии органом по сертификации 8
• Dear customer 9
• English 9
• Iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiim llllllllllllllllllllll 9
• Important information 9
• Page 9 9
• Precautions 9
• Area of application 10
• Main features 10
• Operation principle 10
• Page 10 10
• Technical specifications 10
• Working parameters 10
• Iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiim 11
• Llllllllllllllllllllll 11
• Page 11 11
• Delivery set 12
• Illllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllll 12
• Infrared heater description fig 3 6 installation 12
• Infrared heater mounting 12
• Page 12 12
• Q warning 12
• Connection to electric mains 13
• English 13
• Illlllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllll 13
• Lllllllllllllllllllll 13
• Maintenance 13
• Operation 13
• Page 13 13
• Q warning 13
• Details on disposal of the infrared heater please contact a representative of the local authority 14
• Disposal 14
• If you are not able to remedy a malfunction according to the 14
• Illllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllll 14
• Page 14 14
• Possible malfunctions and remedies for them are given intable4 14
• Recommendations or other malfunctions occur contact the authorized 14
• Service center of timberk 14
• Troubleshooting 14
• Upon completion of the service life the infrared heater should be disposed according to the effective local regulations rules and methods for more 14
• Wiring schematic diagram 14
• Certificate no 15
• Certification information 15
• English 15
• Guarantee card is enclosed to the product s packing 15
• Iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiim llllllllllllllllllllll 15
• Importer 15
• Manufacturer 15
• Page 15 15
• Product is certified in the territory of russia as per certification 15
• Should you have any questions regarding service maintenance and the quality of purchased products please do not hesitate to contact us on the phone 15
• The product complies with eec directive 89 336 regarding electromagnetic equipment 15
• Validity period 15
• Page 16 16

Похожие устройства

• Timberk TOR 21.1507 MG I Инструкция по эксплуатации
• Timberk TFH T15DDM Инструкция по эксплуатации
• Timberk TOR 21.1206 HB I Инструкция по эксплуатации
• Timberk TFHS20TL.SN Инструкция по эксплуатации
• Timberk TFH T15TL.D Инструкция по эксплуатации
• Timberk TFH W250.ZM Инструкция по эксплуатации
• Timberk TFH S20NFM Инструкция по эксплуатации
• Gree U-cool GWH12UB-K3DNA1A Инструкция по эксплуатации
• Gree GJC07AA-E3MNC1A Инструкция по эксплуатации
• Gree U-cool GWH09UB-K3DNA1A Инструкция по эксплуатации
• Gree Bee Plasma GWH24ND-K3NNB3B Инструкция по эксплуатации
• Gree Cozy Classic GWH12MB-K3NNA4A Инструкция по эксплуатации
• Gree Cozy Classic GWH18MC-K3NNA4A Инструкция по эксплуатации
• Gree Cozy Classic GWH24MD-K3NNA4A Инструкция по эксплуатации
• Gree GWH28 FANK3A1A Инструкция по эксплуатации
• Gree Artful GWHN12 ABNK3A1A Инструкция по эксплуатации
• Gree Artful GWHN18 ACNK3A1A Инструкция по эксплуатации
• Gree Artful GWHN24 ACNK3A1A Инструкция по эксплуатации
• Gree Change GWH12KF-K3DNA5A Инструкция по эксплуатации
• Gree Change GWH18KG-K3DNA5A Инструкция по эксплуатации

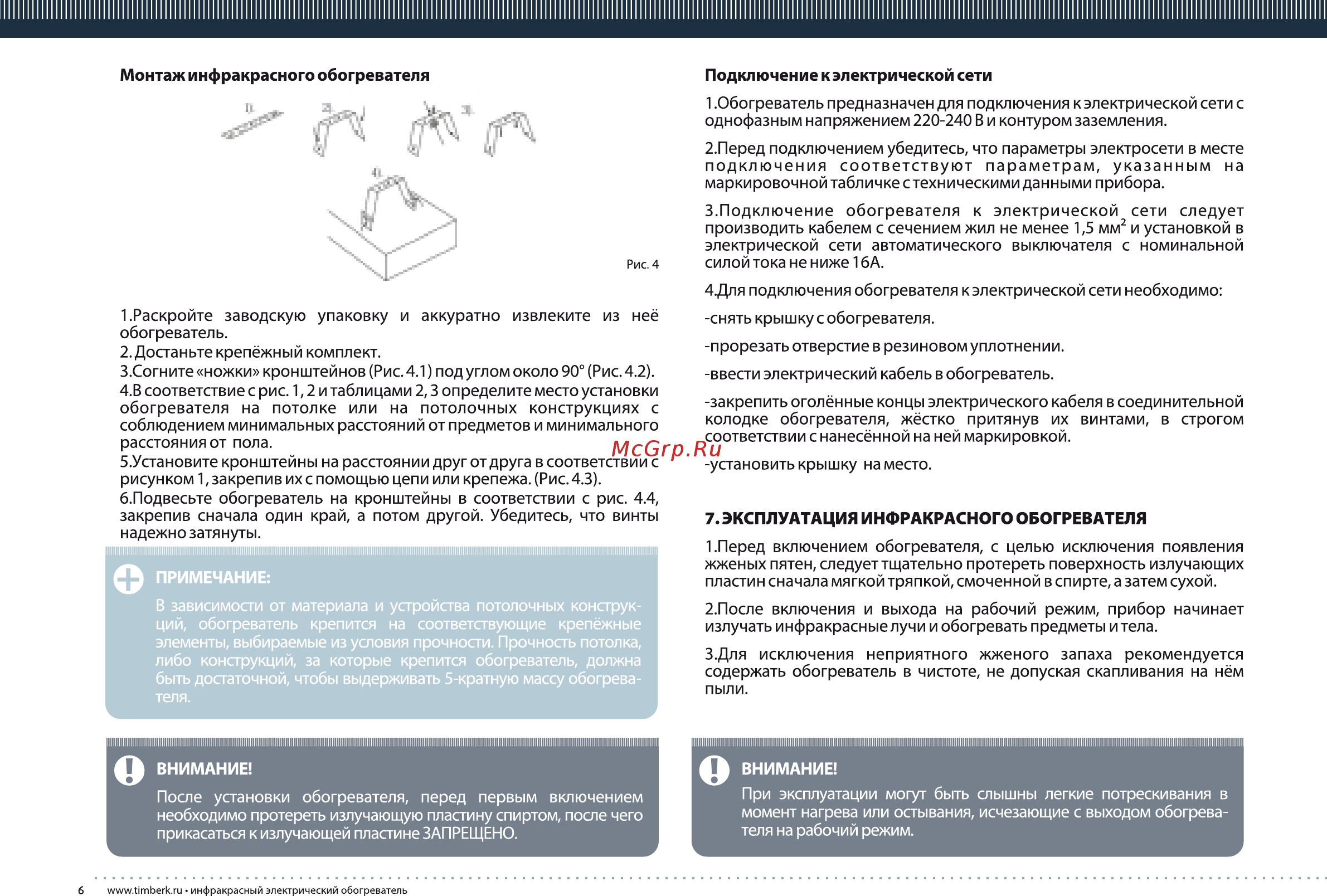

Подключение к электрической сети Монтаж инфракрасного обогревателя 1 Обогреватель предназначен для подключения к электрической однофазным напряжением 220 240 В и контуром заземления сети 2Леред подключением убедитесь что параметры электросети в подключения соответствуют параметрам указанным маркировочной табличке с техническими данными прибора Рис 4 с месте на 3 Подключение обогревателя к электрической сети следует производить кабелем с сечением жил не менее 1 5 мм2 и установкой в электрической сети автоматического выключателя с номинальной силой тока не ниже 16А 4 Для подключения обогревателя к электрической сети необходимо 1 Раскройте заводскую упаковку и аккуратно извлеките из неё обогреватель 2 Достаньте крепёжный комплект З Согните ножки кронштейнов Рис 4 1 под углом около 90 Рис 4 2 4 В соответствие с рис 1 2 и таблицами 2 3 определите место установки обогревателя на потолке или на потолочных конструкциях с соблюдением минимальных расстояний от предметов и минимального расстояния от пола 5 Установите кронштейны на расстоянии друг от друга в соответствии с рисунком 1 закрепив их с помощью цепи или крепежа Рис 4 3 б Подвесьте обогреватель на кронштейны в соответствии с рис 4 4 закрепив сначала один край а потом другой Убедитесь что винты надежно затянуты снять крышку с обогревателя прорезать отверстие в резиновом уплотнении ввести электрический кабель в обогреватель закрепить оголённые концы электрического кабеля в соединительной колодке обогревателя жёстко притянув их винтами в строгом соответствии с нанесённой на ней маркировкой установитькрышку наместо 7 ЭКСПЛУАТАЦИЯ ИНФРАКРАСНОГО ОБОГРЕВАТЕЛЯ 1 Перед IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII III ПРИМЕЧАНИЕ В зависимости от материала и устройства потолочных конструк ций обогреватель крепится на соответствующие крепёжные элементы выбираемые из условия прочности Прочность потолка либо конструкций за которые крепится обогреватель должна быть достаточной чтобы выдерживать 5 кратную массу обогрева теля включением обогревателя с целью исключения появления жженых пятен следует тщательно протереть поверхность излучающих пластин сначала мягкой тряпкой смоченной в спирте а затем сухой 2Лосле включения и выхода на рабочий режим излучать инфракрасные лучи и обогревать предметы и тела З Для исключения неприятного содержать обогреватель в чистоте пыли прибор начинает жженого запаха рекомендуется не допуская скапливания на нём 11111111111 и 111111111111111 и 1111111111111 и 1111111111111 и 1111111111111 и 1111111111111 и 111111111111111 II II и 1111111111111 II иII 1111111111111 II и 1111111111111 II II и 1111111111111 II и II 111111111111111 II к II II ф ВНИМАНИЕ После установки обогревателя перед первым включением необходимо протереть излучающую пластину спиртом после чего прикасаться к излучающей пластине ЗАПРЕЩЕНО 6 www timberk ru инфракрасный электрический обогреватель ВНИМАНИЕ При эксплуатации могут быть слышны легкие потрескивания в момент нагрева или остывания исчезающие с выходом обогрева теля на рабочий режим
