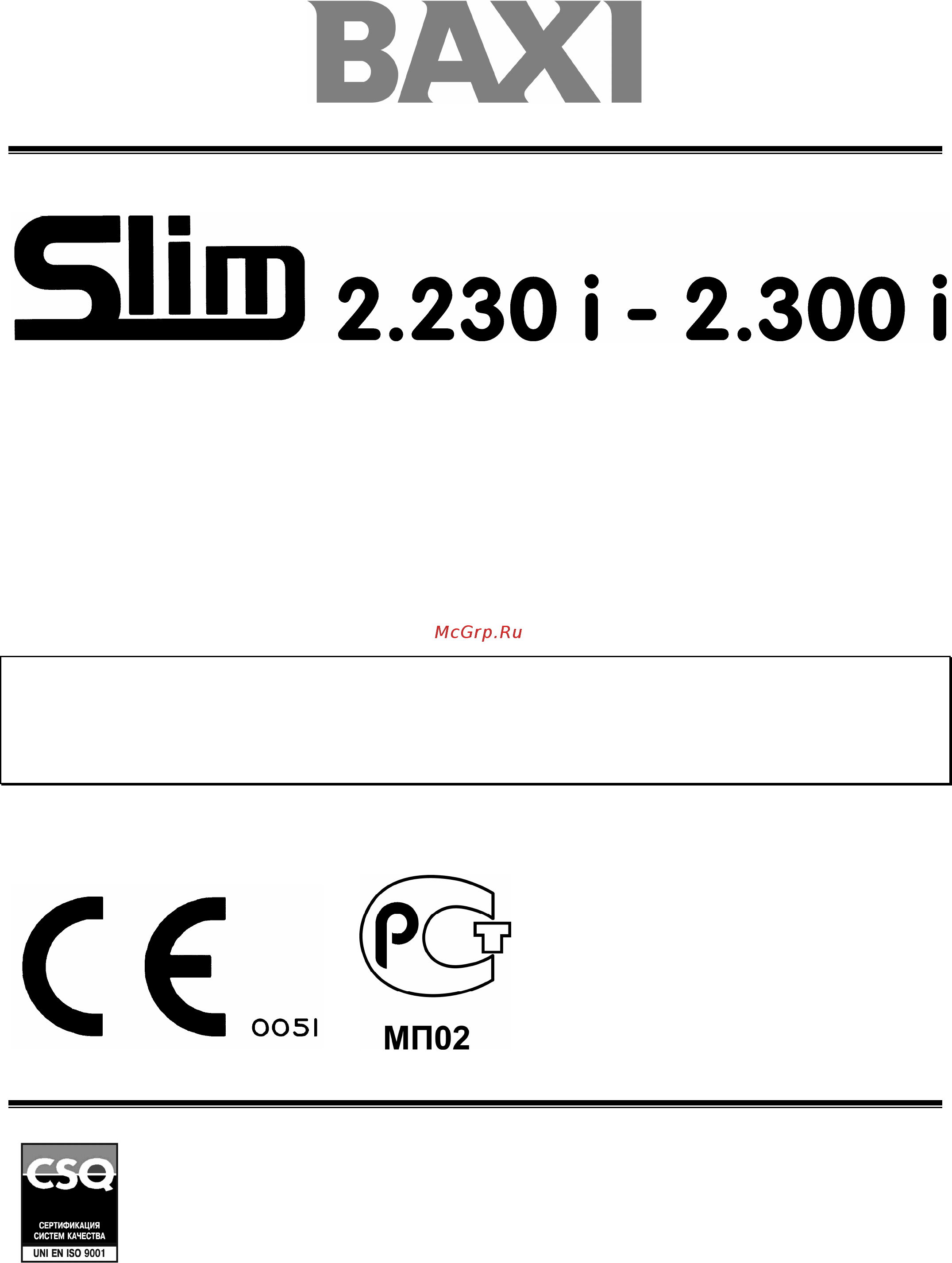

Baxi SLIM 2.230I-2.300I Инструкция по эксплуатации онлайн
Газовые напольные котлы
с чугунным теплообменником,
встроенным бойлером
и электронной модуляцией пламени
Руководство по установке
и эксплуатации
(паспорт изделия)
Компания BAXI S.p.A. - один из европейских лидеров по производству отопительных и водонагревательных
систем для домашнего пользования (настенных газовых котлов, напольных котлов, электрических
водонагревателей). Компания имеет сертификат CSQ, удостоверяющий соответствие нормам UNI EN ISO
9001. Стандарты, предусмотренные в нормах UNI EN ISO 9001, охватывают все этапы организации
производства. Сертификат UNI EN ISO 9001 гарантирует Вам следующее. Система контроля качества,
применяемая на заводе BAXI S.p.A. в городе Bassano del Grappa (Бассано дель Граппа), где изготовлен ваш
котел, отвечает самым строгим мировым стандартам.
Содержание
- Газовые напольные котлы с чугунным теплообменником встроенным бойлером и электронной модуляцией пламени руководство по установке 1
- И эксплуатации 1
- Паспорт изделия 1
- Уважаемый покупатель 2
- Руководство для пользователя 3
- Руководство для технического персонала 3
- Содержание 3
- Стр 3
- 4 газовые напольные котлы 4
- Slim 2 30 i 2 00 i руководство для пользователя 4
- Общее описание 4
- Первый пуск 4
- Руководство для пользователя 4
- Установка изделия 4
- 5 газовые напольные котлы 5
- Slim 2 30 i 2 00 i руководство для пользователя 5
- Инструкции по включению 5
- Работа в режиме зима 5
- Рис 1 панель управления котла рис 1 панель управления котла 5
- Установить регулятор температуры воды в бойлере рис позиция 3 на нужное значение 5
- Установить регулятор температуры воды в системе отопления рис позиция 2 на нужное значение 5
- 6 газовые напольные котлы 6
- Slim 2 30 i 2 00 i руководство для пользователя 6
- Выключение котла 6
- Заполнение системы 6
- Работа в режиме лето 6
- Регулирование температуры отапливаемого помещения 6
- Установить переключатель режимов лето зима рис позиция 1 в положение лето установить переключатель режимов лето зима рис позиция 1 в положение лето установить регулятор температуры воды в бойлере рис позиция 3 на нужное значение 6
- Фото а кран заполнения 6
- 7 газовые напольные котлы 7
- Slim 2 30 i 2 00 i руководство для пользователя 7
- Длительный простой котла защита от замерзания 7
- Слив воды из бойлера 7
- Слив воды из котла 7
- Слив воды из котла и бойлера 7
- 8 газовые напольные котлы 8
- Slim 2 30 i 2 00 i руководство для пользователя 8
- Обслуживание 8
- Перевод котла на другой тип газа 8
- Работа индикаторов и индикация неисправностей 8
- Рис 2 индикаторы 8
- 9 газовые напольные котлы 9
- Slim 2 30 i 2 00 i руководство для технического персонала 9
- Габаритные размеры котла 9
- Модели 2 30 i 2 00i 9
- Общие требования 9
- Рис 3 габаритные размеры для моделей 2 30 i 2 00i 9
- Руководство для технического персонала 9
- Упаковка и транспортировка 9
- 10 газовые напольные котлы 10
- Slim 2 30 i 2 00 i руководство для технического персонала 10
- Проверки перед установкой котла 10
- Установка 10
- 11 газовые напольные котлы 11
- Slim 2 30 i 2 00 i руководство для технического персонала 11
- Присоединение к системе отопления 11
- Рис 4 гидравлические схемы для разветвленных систем 11
- 12 газовые напольные котлы 12
- Slim 2 30 i 2 00 i руководство для технического персонала 12
- Газовое присоединение 5 газовое присоединение 12
- Доступ к клеммной колодке электропитания 12
- Рис 5 клеммная колодка электропитания 12
- Электрическое присоединение котла 12
- 13 газовые напольные котлы 13
- Slim 2 30 i 2 00 i руководство для технического персонала 13
- Пояснения t risc изменение максимальной температуры подачи воды в систему отопления gpl переключатель для перевода котла на другой тип газа a3 a11 переключатель при использовании программатора risc потенциометр контура отопления pompa регулятор времени постциркуляции max r регулирование максимальной тепловой мощности в контуре отопления san потенциометр контура гвс т off минимальное время между включениями системы отопления 13
- Цвет проводов с голубой м коричневый n черный r красный g v желто зеленый b белый 13
- Электрическая схема 13
- 14 газовые напольные котлы 14
- Slim 2 30 i 2 00 i руководство для технического персонала 14
- Присоединение комнатного термостата 14
- 15 газовые напольные котлы 15
- Slim 2 30 i 2 00 i руководство для технического персонала 15
- Заказывается отдельно 15
- Присоединение датчика уличной температуры 15
- Присоединение программируемого таймера 15
- Рис 8 присоединение датчика уличной температуры 15
- 16 газовые напольные котлы 16
- Slim 2 30 i 2 00 i руководство для технического персонала 16
- Tm температура подачи в систему отопления te внешняя температура на улице 16
- Выбор рабочей кривой 16
- Поставляется отдельно 16
- Присоединение климатического регулятора qaa 73 16
- Рис 9 выбор рабочей кривой датчика уличной температуры 16
- Установка и присоединение датчика уличной температуры 10 установка и присоединение датчика уличной температуры 16
- 17 газовые напольные котлы 17
- Qaa 73 параметры задаваемые установщиком сервис функции нажав и удерживая не менее 3 секунд обе кнопки prog вы получите доступ к списку параметров которые могут быть выведены на монитор или заданы установщиком нажмите одну из этих двух кнопок для изменения параметра который вы хотели вывести на монитор или изменить нажмите кнопки или для изменения выведенного на монитор параметра снова нажмите на одну из двух кнопок prog для того чтобы запомнить изменение нажмите кнопку информация 17
- Slim 2 30 i 2 00 i руководство для технического персонала 17
- Датчик уличной температуры 17
- Для выхода из меню ниже приведены наиболее часто используемые параметры 17
- Инструкции прилагаемые к климатическому регулятору qaa 73 кроме того включают в себя функцию программирования параметров пользователем функцию выбора языка функцию использования кнопки информация 17
- Климатический регулятор qaa 73 17
- Плата интерфейс 17
- Пояснения пояснения n c нормально замкнутый контакт c общий n a нормально разомкнутый контакт положительный полюс дистанционного блока контроля отрицательный полюс дистанционного блока контроля s ext датчик уличной температуры 17
- Рис 10 присоединение климатического регулятора qaa 73 17
- Удалить перемычку 17
- 18 газовые напольные котлы 18
- Slim 2 30 i 2 00 i руководство для технического персонала 18
- 19 газовые напольные котлы 19
- Slim 2 30 i 2 00 i руководство для технического персонала 19
- Разблокировка насосов 19
- Регулировки на основной электронной плате 19
- Стравливание воздуха 19
- Стравливание воздуха и разблокировка насосов 19
- 20 газовые напольные котлы 20
- Slim 2 30 i 2 00 i руководство для технического персонала 20
- Настройка максимального и минимального давления на горелке при помощи регулятора давления 20
- Настройки давления газа и перевод котла на другой тип газа 20
- Проверка входного динамического давления газа 20
- Заключительные проверки 21
- Таблица 1 расход газа диаметры форсунок давление на горелках 21
- Таблицы расход газа диаметры форсунок давление на горелках тепловая мощность 21
- 22 газовые напольные котлы 22
- B газ g30 удельная теплота сгорания 45 65 мдж кг 22
- Slim 2 00 i 22
- Slim 2 30 i 22
- Slim 2 30 i 2 00 i руководство для технического персонала 22
- С газ g31 удельная теплота сгорания 46 34 мдж кг 22
- Таблица 2 давление на горелках тепловая мощность 22
- 23 газовые напольные котлы 23
- Slim 2 30 i 2 00 i руководство для технического персонала 23
- Устройства регулирования и предохранительные устройства 23
- 24 газовые напольные котлы 24
- Slim 2 30 i 2 00 i руководство для технического персонала 24
- Проверка параметров сгорания 24
- Характеристики расход напо 24
- Циркуляционный насос системы отопления 24
- 25 газовые напольные котлы 25
- Slim 2 30 i 2 00 i руководство для технического персонала 25
- Выписка из норм и правил ес для газовых котлов 25
- Техническое обслуживание и чистка котла 25
- Чистка чугунного теплообменника 25
- 26 газовые напольные котлы 26
- Slim 2 30 i 2 00 i руководство для технического персонала 26
- 27 газовые напольные котлы 27
- Slim 2 30 i 2 00 i руководство для технического персонала 27
- Рис а 27
- Рис б рис б 27
- 28 газовые напольные котлы 28
- Slim 2 30 i 2 00 i руководство для технического персонала 28
- Модели котлов серии slim 28
- Технические характеристики 28
