5.1. ПРИСОЕДИНЕНИЕ К СИСТЕМЕ ОТОПЛЕНИЯ

Начать подключение котла к системе отопления следует с определения положения соединительных труб

(присоединительные размеры приведены в §2). Рекомендуется установить на трубах подачи и возврата контура

отопления два запорных крана для возможности проведения сложных операций технического обслуживания без слива

воды из всей системы отопления.

Необходимо установить на трубе возврата системы отопления механический фильтр («грязевик»). Фильтр

устанавливается на горизонтальном участке. Кроме того, рекомендуется установить отдельно группу заполнения

системы отопления.

Котел поставляется с циркуляционным насосом системы отопления, предохранительным клапаном, настроенным на 3

бар, расширительным баком и автоматическим воздухоотводчиком.

Выполнить присоединение к дымоходу при помощи металлической трубы нужного диаметра (см. §2); труба должна

быть устойчивой к износу, высоким температурам, а также агрессивному воздействию продуктов сгорания и их

конденсатов.

Рекомендуется выполнять присоединение котла к дымоходу таким образом, чтобы была возможность последующего

отсоединения для облегчения операций технического обслуживания.

Для разветвленной системы, снабженной электрическими клапанами с сервоприводом, необходимо предусмотреть

присоединение бай-пасс («закоротку») на участке между трубами подачи и возврата воды из системы отопления в

котел с установкой специального клапана с автоматически регулируемым отверстием (бай-пасс не требуется для

систем, оснащенных зональными насосами).

Слив воды из котла выполняется при помощи крана слива, расположенного в правой части чугунного теплообменника.

На входе холодной воды системы водоснабжения необходимо установить запорный кран для возможности слива воды

из бойлера.

При установке котла в местах с повышенным уровнем жесткости (более 25°F; 1F=10 мг карбоната кальция на литр

воды) рекомендуется установить в системе холодного водоснабжения (на входе холодной воды) дозирующее

устройство полифосфатов, в соответствии с действующими нормами.

Примечание. В перечисленных ниже трех случаях включается предохранительный клапан контура ГВС (настроенный

на 8 бар), что приводит к подтеканию воды из предохранительного клапана.

• Если давление в системе водоснабжения таково, что требуется установка редуктора давления (давление

превышает 4 атм.).

• Если в системе холодного водоснабжения установлен обратный клапан.

• Если система холодного водоснабжения недостаточна для воды, содержащейся в бойлере.

Для предупреждения подобного рода проблем возможна установка расширительного бака в контуре ГВС (емкостью 5-8

л). В этих целях может быть использовано подсоединение рециркуляции (см. §2).

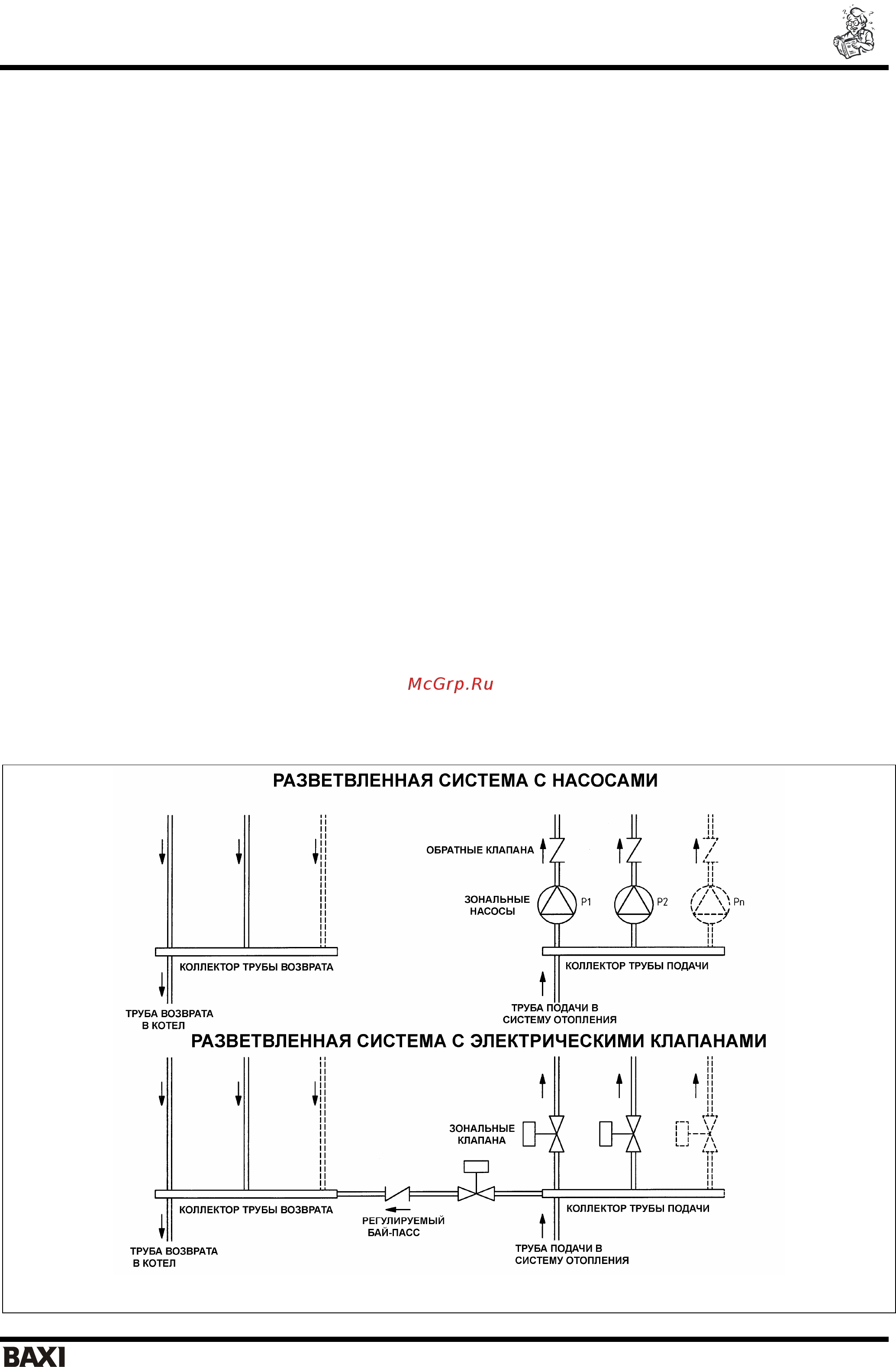

Рис. 4: Гидравлические схемы для разветвленных систем
