Ru-11
Русский

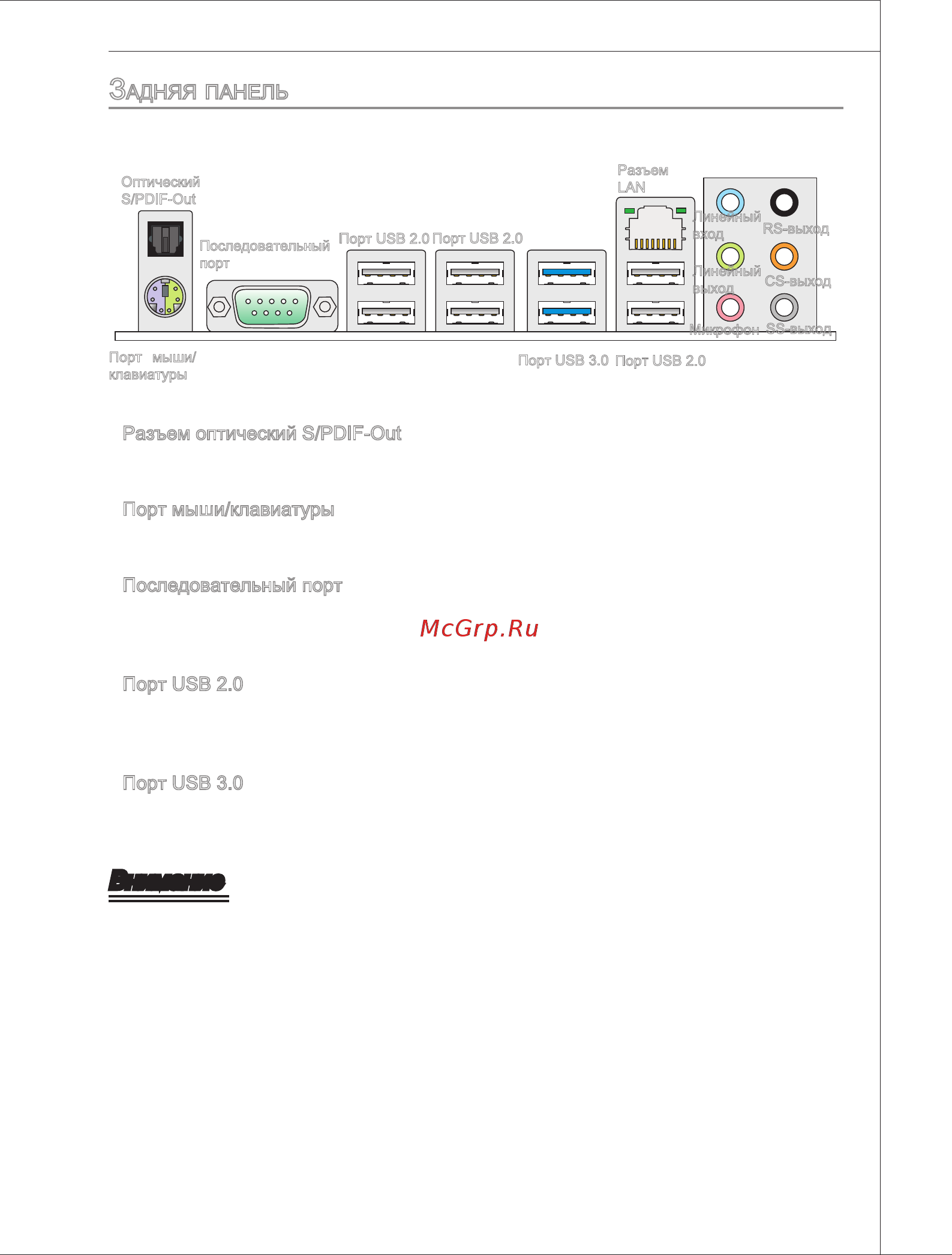

задняя панель
Разъем оптический S/PDIF-Out
Этот разъем S/PDIF (Sony & Phlps Dgtal Interconnect Format) используется для
передачи звука в цифровом формате через оптоволоконный кабель.
Порт мыши/клавиатуры
Стандартные разъемы DIN PS/2
®
для подключения мыши/клавиатуры с
интерфейсом PS/2
®
.
Последовательный порт
Данный разъем является высокоскоростным последовательным портом связи
16550A с 16-байтной передачей FIFO. К этому разъему можно непосредственно
подключить последовательное устройство.
Порт USB 2.0
USB порт (Unversal Seral Bus) позволяет подключать такие USB устройства, как
клавиатура, мышь и т.д. Поддержка скорости передачи данных до 480Мб/с (H-
Speed).
Порт USB 3.0
Порт USB 3.0 является обратно совместимым устройством с USB 2.0. Поддержка
скорости передачи данных до 5 Gbt/s (SuperSpeed).
Внимание
Если вы собираетесь использовать устройство USB 3.0, вам нужно подключить
кабель USB 3.0 к разъему USB 3.0.
▶
▶
▶
▶
▶
Последовательный
порт
Порт USB 3.0
Разъем
LAN
Линейный
вход
Линейный
выход
Микрофон
RS-выход
CS-выход
SS-выход
Порт USB 2.0
Порт USB 2.0
Порт USB 2.0
Оптический
S/PDIF-Out
Порт мыши/
клавиатуры
