Ru-23
Русский
Технология ATI CrossFreX
TM
(Mult-GPU)
ATI CrossFreX
TM
обеспечивает возможность создания наиболее мощных mult-
GPU игровых платформ. ATI CrossFreX
TM
позволяет двум или более графическим
процессорам работать вместе для увеличения 3D-производительности и
предоставляет возможность постепенного масштабирования графической
подсистемы, позволяя добавлять дополнительные адаптеры ATI Radeon
TM
HD по
мере необходимости. Системная плата может автоматически определить наличие
конфигурации CrossFreX
TM
программными средствами, поэтому дополнительных
настроек в BIOS не требуется. Следуйте данным указаниям для создания системы
CrossFreX
TM
из двух видеокарт.
Установите две видеокарты ATI Radeon
TM
HD в обо слота PCIE x16.

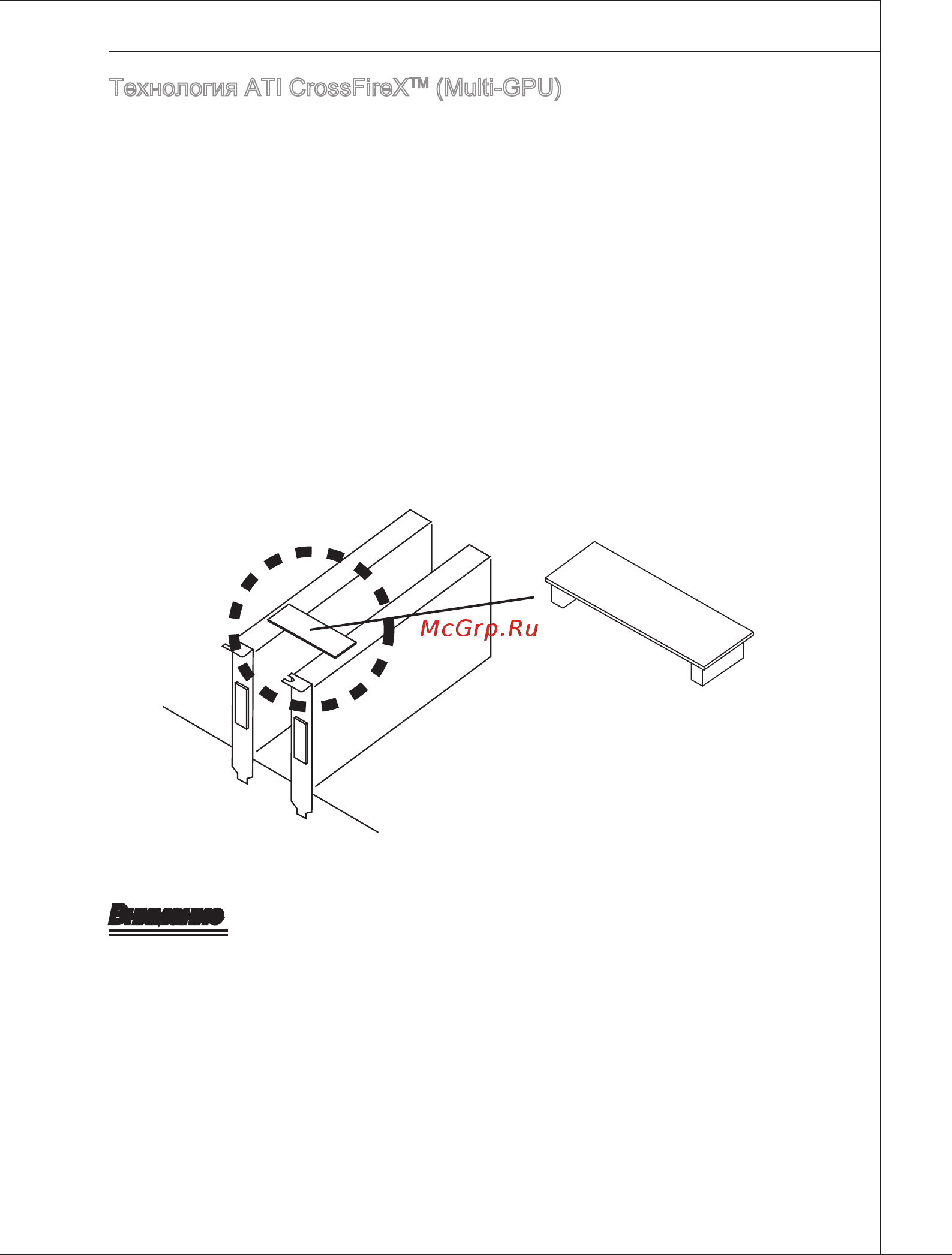

Установите мостик CrossFreX
TM
на контактные разъемы вверху видеокарт
(смотрите изображение ниже). Обратите внимание, что хотя установлены
две или более видеокарт, работают только видеовыходы на ведущей карте,
поэтому монитор следует подключать только к ней.
1.
2.
Внимание
Фотографии системной платы в этом разделе приведены только для
демонстрации. Вид системной платы может варьировать в зависимости от
купленной модели.
Если вы собираетесь установить Две видеокарты в режиме CrossFreX
TM
,
убедитесь в том, что:
a. эти видеокарты сделаны одним производителем и имеют одинаковые
спецификации;
b. эти видеокарты установлены в обоих синих слотах PCIE x16.
Убедитесь, что у вас обеспечено достаточное питание через дополнительный
разъем питания на видеокарте для обеспечения ее стабильной работы.
Функция CrossFreX
TM
поддерживается только в Wndows
®
XP Servce Pack 2
(SP2)& Wndows
®
XP Professonal x64 Edton, Wndows
®
Vsta & Wndows
®
7.
•
•
•
•
Соединительный мостик
CrossFreX
TM
