En-4
MS-7599 Manboard
▍
JPWR2, En-10

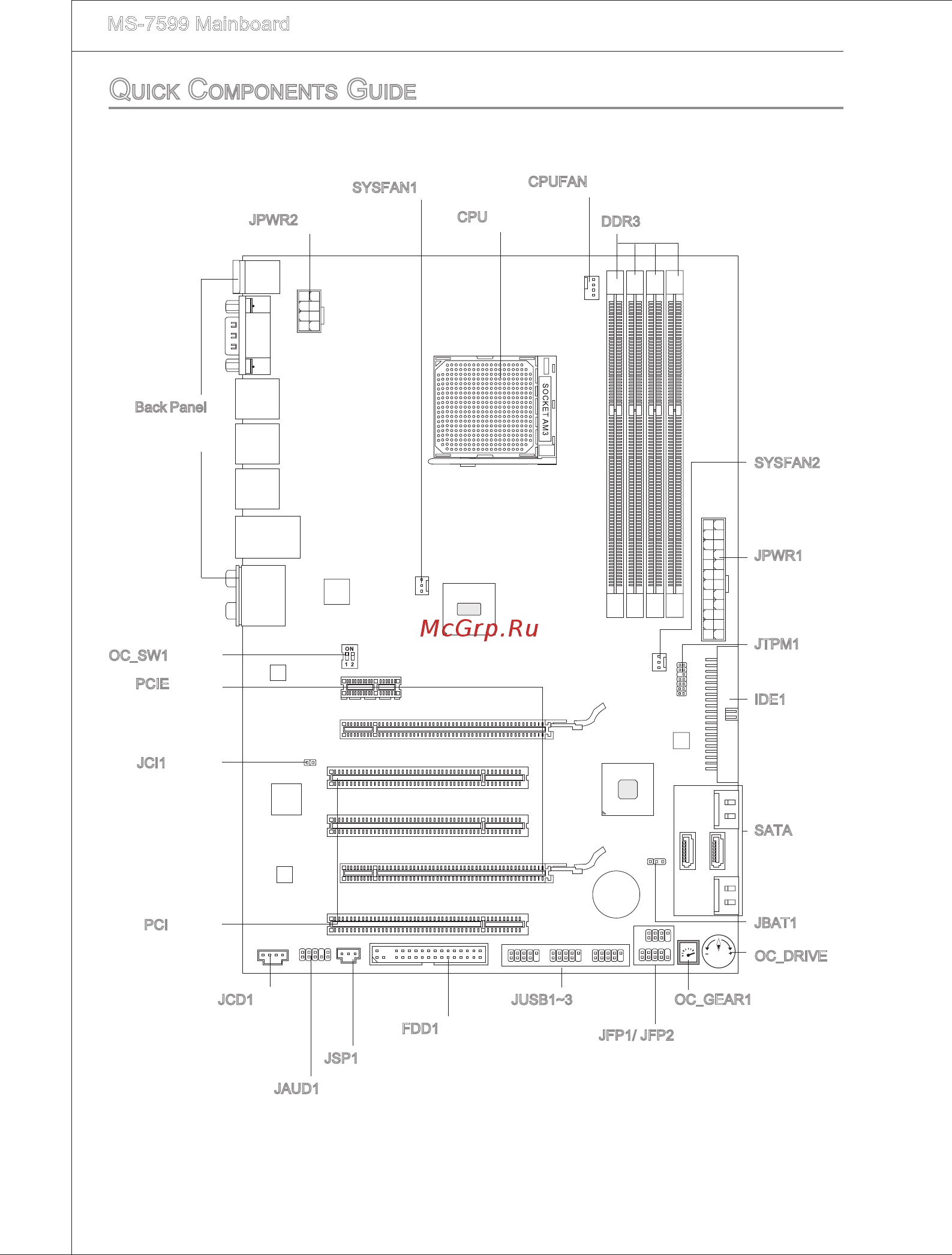

Quick coMponentS Guide
Back Panel,
En-11
CPU, En-5
CPUFAN, En-15
DDR3, En-8
FDD1, En-13
JPWR1, En-10
IDE1, En-13
JTPM1, En-18
SATA, En-14
SYSFAN2, En-15
JFP1/ JFP2, En-16
JUSB1~3, En-17
JBAT1, En-19
JSP1, En-16
JCD1, En-15
PCI, En-22
PCIE, En-22
OC_SW1, En-20
JAUD1, En-17
JCI1, En-14
SYSFAN1, En-15
OC_GEAR1, En-21
OC_DRIVE, En-21
