En-31
Englsh

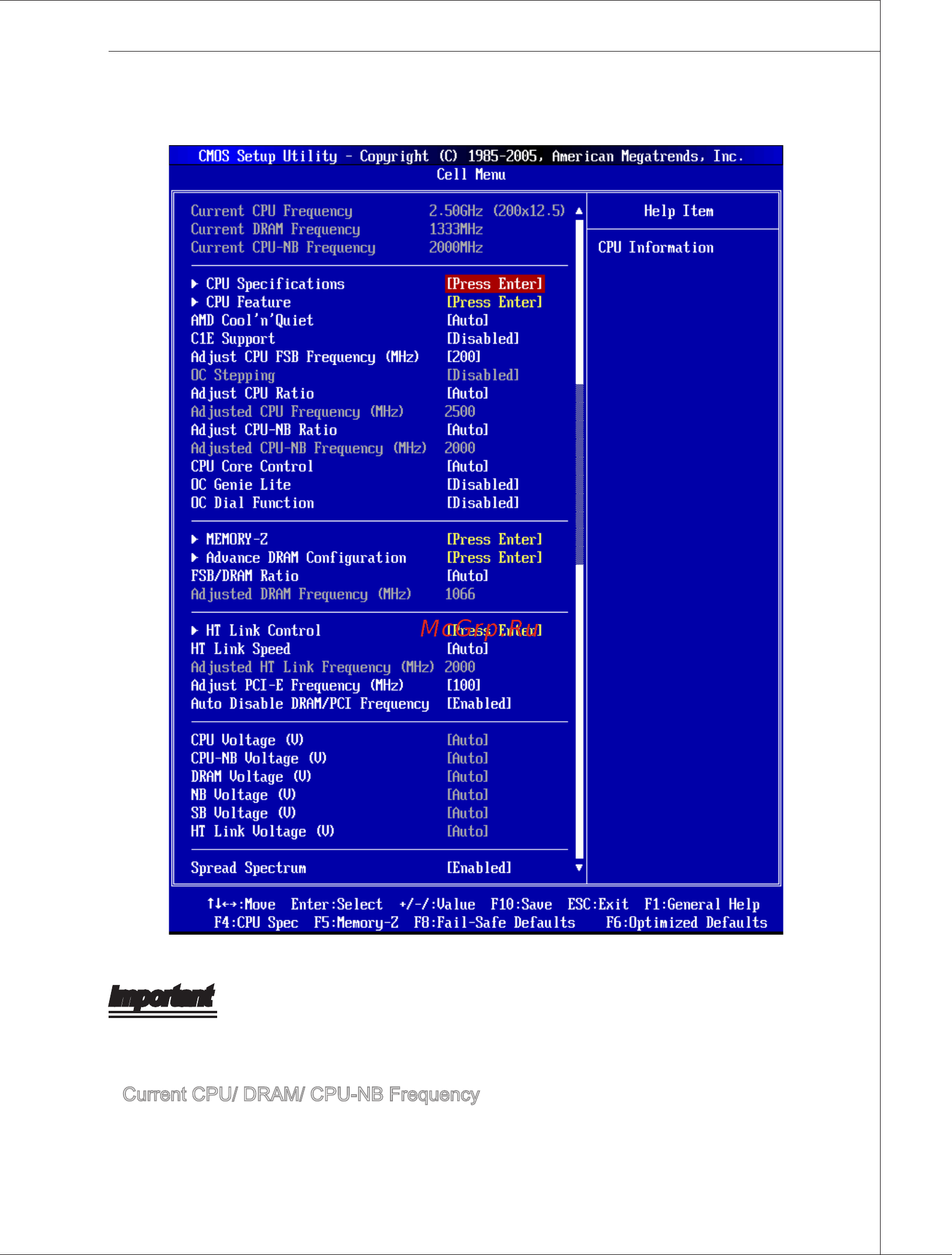

Cell Menu Introducton : Ths menu s for advanced user who want to overclock the
manboard.
Important
Change these settngs only f you are famlar wth the chpset.
Current CPU/ DRAM/ CPU-NB Frequency
These tems show the current clocks of CPU/ Memory & CPU-NB speed. Read-only.
4.
▶
