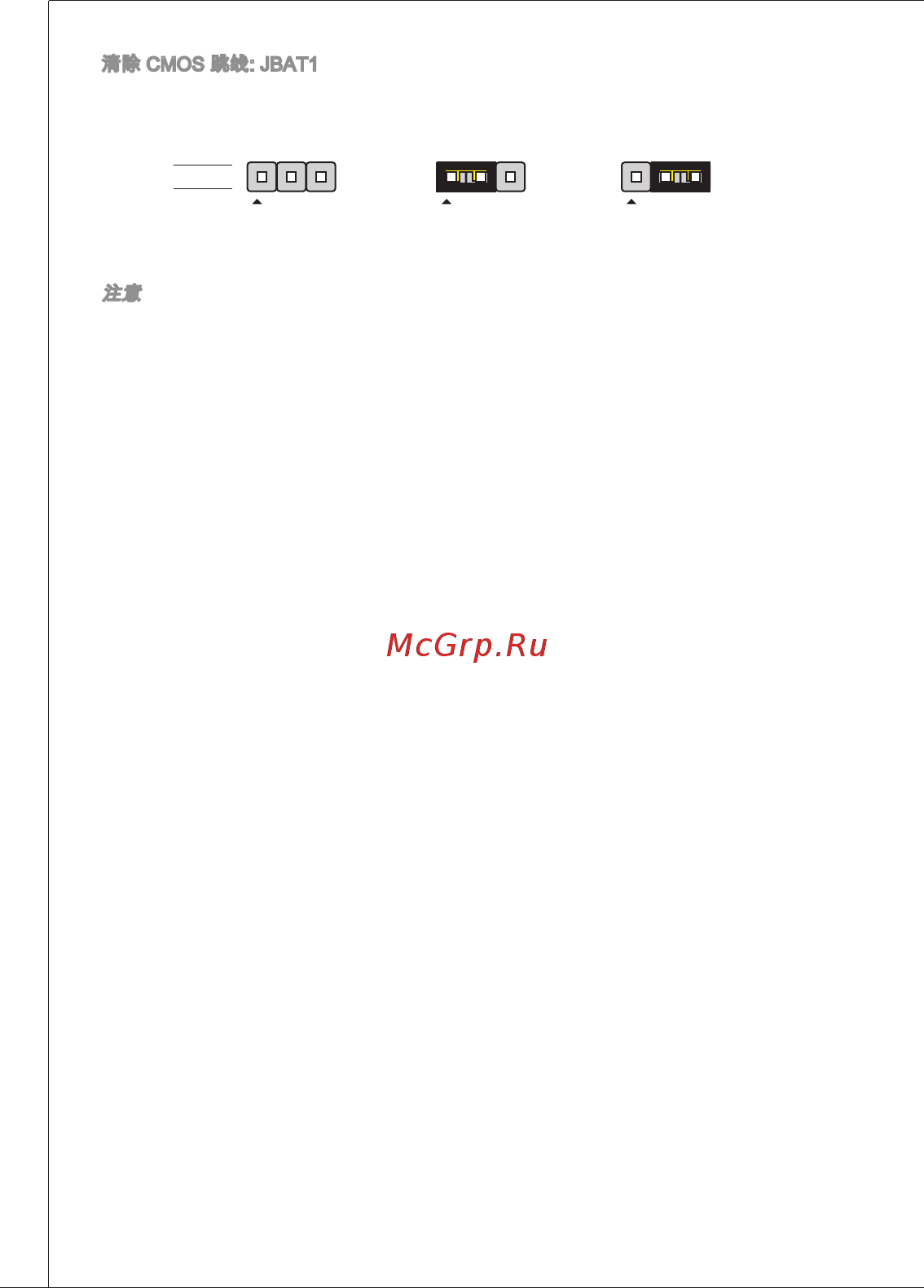

清除 CMoS 跳线: JBat
主板上建有一个CMoS RaM，其中保存的系统配置数据需要通过一枚外置电池来
维持。CMoS RaM是在每次启动计算机的时候引导操作系统的。如果您想清除系
统配置信息，可使用跳线来清除数据。
1
1
1
JBat
保留数据 清除数据
注意
在系统关闭时，您可以通过短接2-针脚来清除CMoS数据。然后返回到-2针短接
的状态。请避免在系统开机时清除CMoS，这样可能会对主板造成损害。
