MS-775

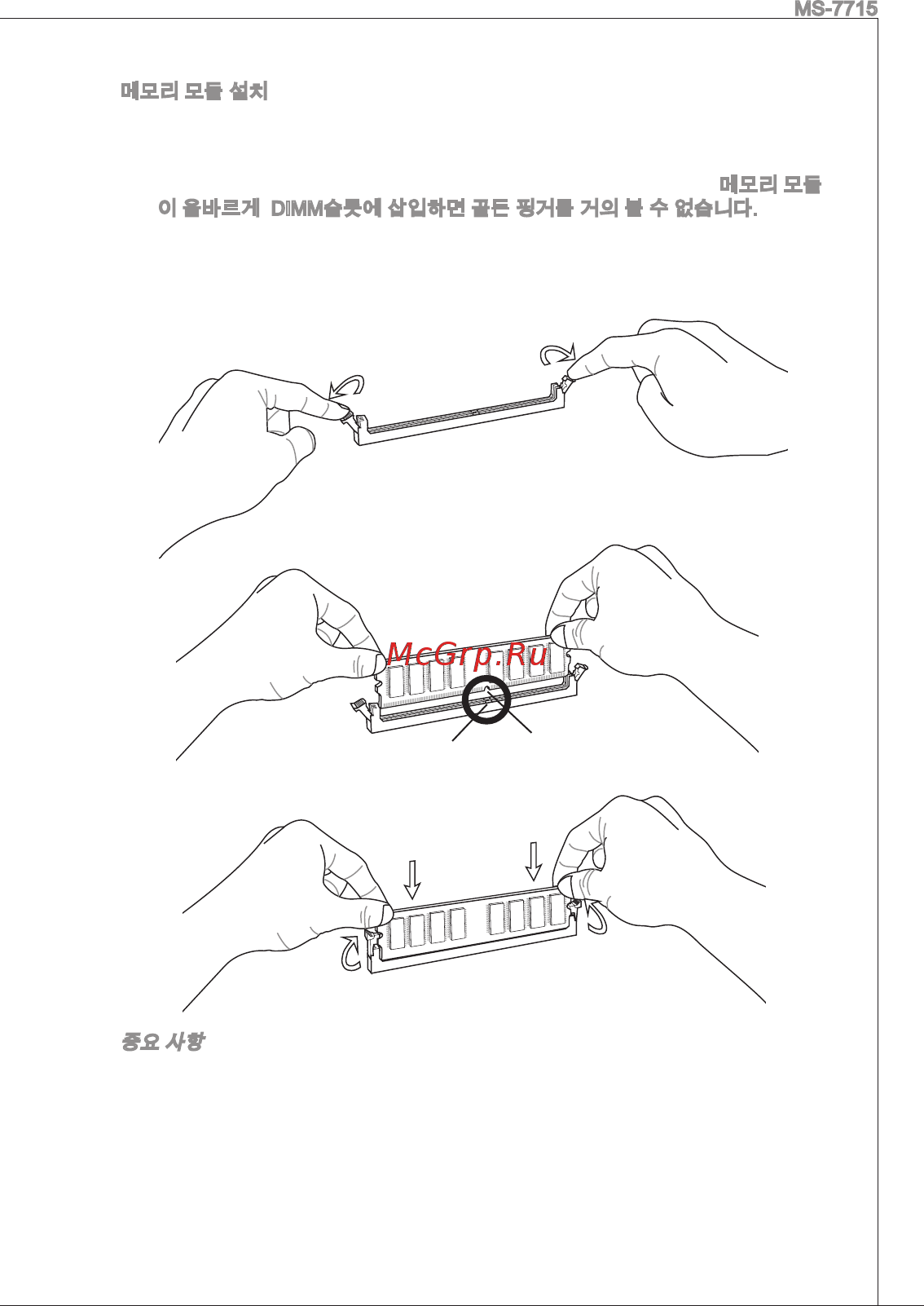

메모리 모듈 설치
메모리 모듈은 중앙에 노치가 하나만 있으며, 오른쪽 방향으로만 맞습니다.
메모리 모듈을 diMM 슬롯에 수직으로 끼웁니다. 그리고 나서 메모리 모듈 위
의 골든 핑거가 diMM 슬롯에 깊이 삽입될 때까지 밀어 넣습니다.
메모리 모듈
이 올바르게 diMM슬롯에 삽입하면 골든 핑거를 거의 볼 수 없습니다.
메모리 모듈이 양쪽에 있는 diMM 슬롯 클립에 의해 제자리에 잠가졌는지 수
동으로 확인하세요.
.
2.
.
노치
볼트
중요 사항
듀얼 채널 모드에서 유형과 밀도가 동일한 메모리 모듈을 다른 채널 diMM 술롯
에 설치하는지 확인하세요.
공적인 시스템을 부팅하려면 먼저 메모리 모듈을 diMM에 끼우세요.
*
*
