8
ねじ穴

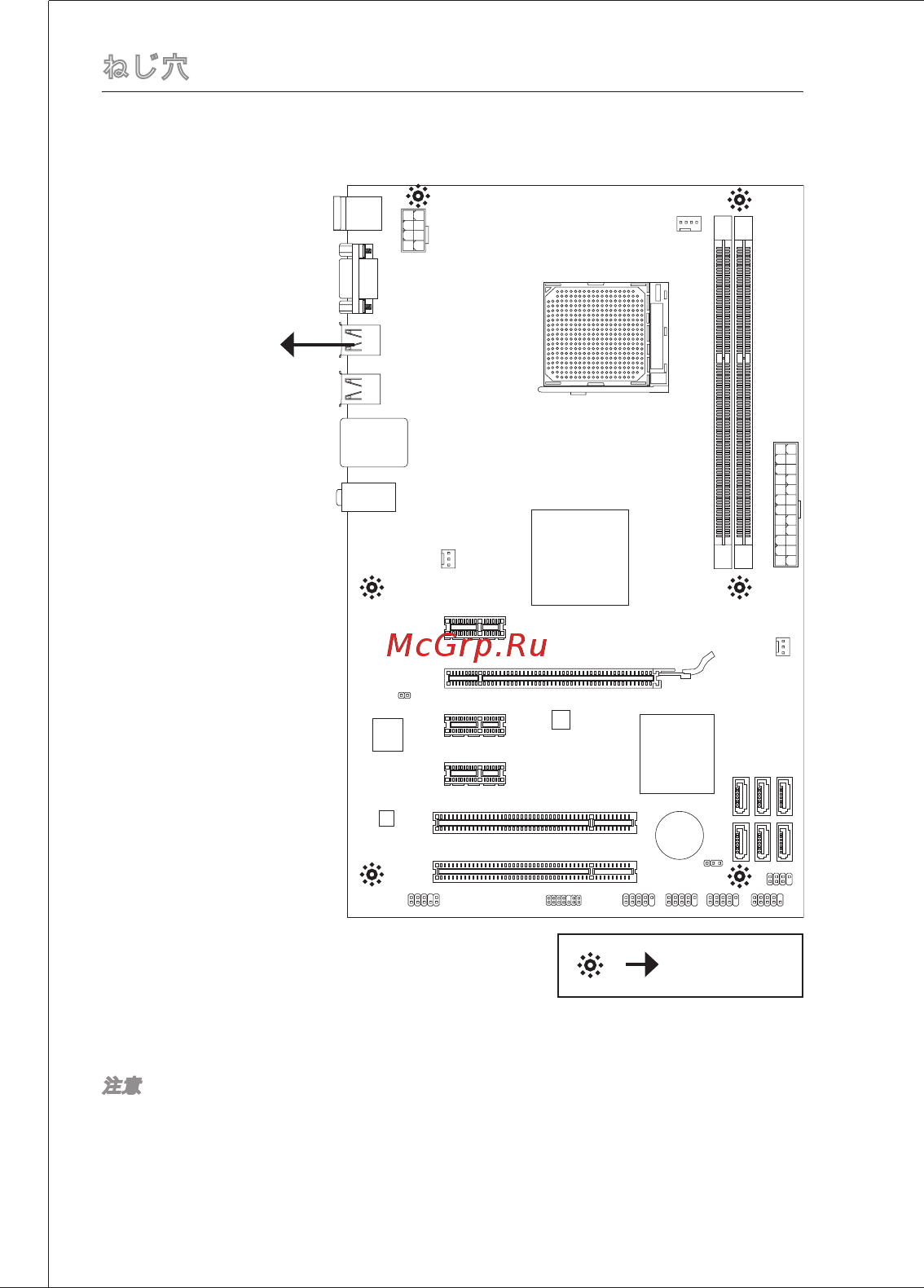

本製品を装着する場合、ケースの正しい位置にマザーボードを置きます。ねじ
穴のロケーションは以下のように表示されます。
この側はリアに向
い て 、 ケ ー ス の
i/oシールドのため
の位置です。
ねじ穴
上図を参照して、スタンドオフをケースの適切な位置にインストールしてくだ
さい。それから、ねじ穴を通して固定します。
注意
マザーボードの損害を防止するために、マザーボードの回路とケースの間の接
触あるいはケースに取り付けた不必要なスタンドオフが禁止されます。
ショートを引き起こす恐れがあるために、マザーボード/ケースの内に金属の
コンポーネントを取り付けないことを確認してください。
*
*
