4
MS-775

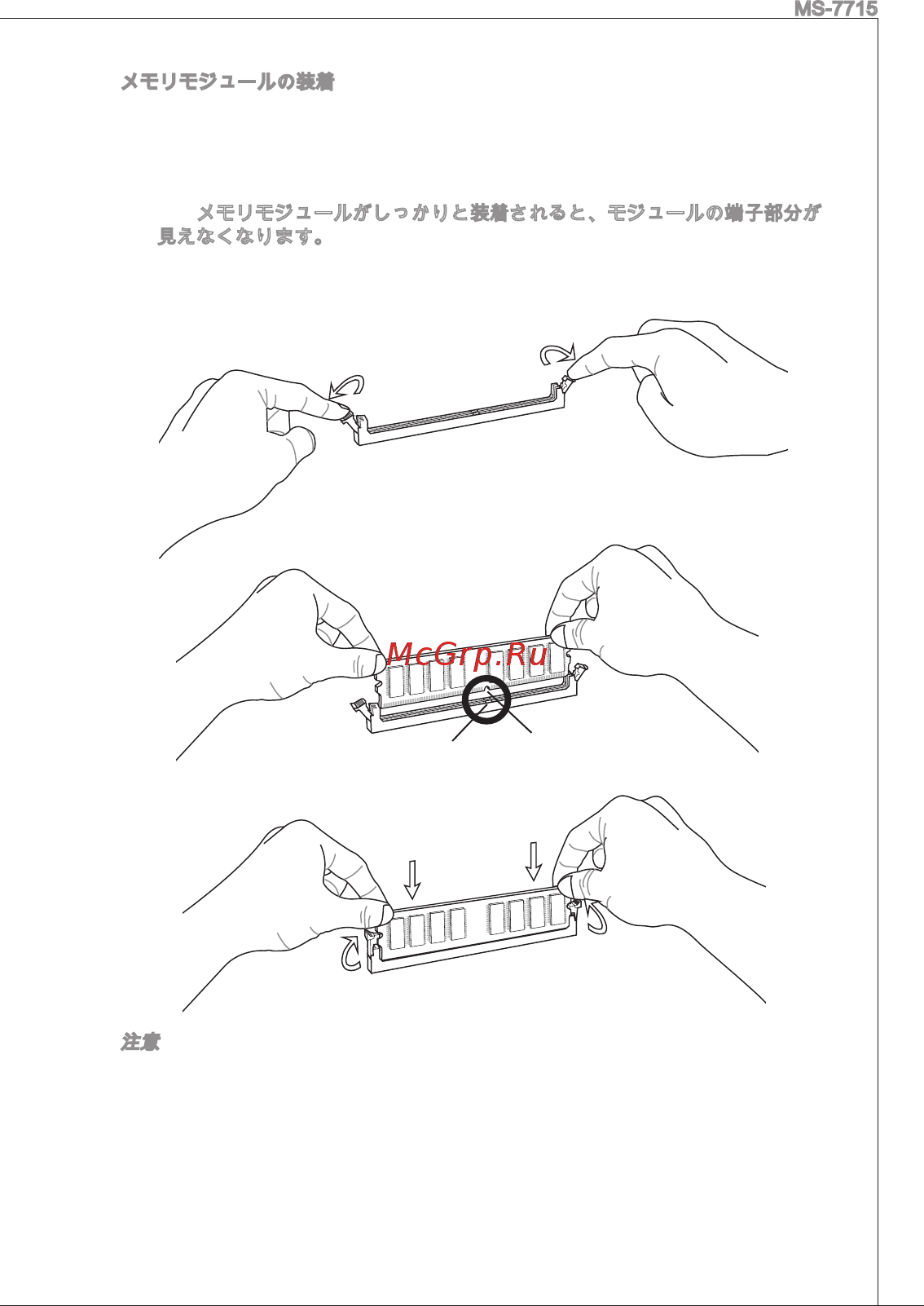

メモリモジュールの装着
メモリモジュール中央付近には左右非対称の場所に切り欠きが１ヶ所設けら
れており、このため間違った向きでは差し込めないように作られています。
diMMメモリモジュールをdiMMスロットへ垂直に差し込むとdiMMスロット
の両側にあるモジュール固定ラッチが自動的に閉じ、モジュールを固定しま
す。メモリモジュールがしっかりと装着されると、モジュールの端子部分が
見えなくなります。
電源投入前にモジュールが両側のモジュール固定ラッチによって正しく固定
されているかどうかを必ず確認してください。
.
2.
.
切り欠き
出っ張り
注意
デュアルチャンネルアクセスで有効にするには同一のメモリを装着してくだ
さい。
メモリスロットはdiMMを優先的に使用してください。
*
*
