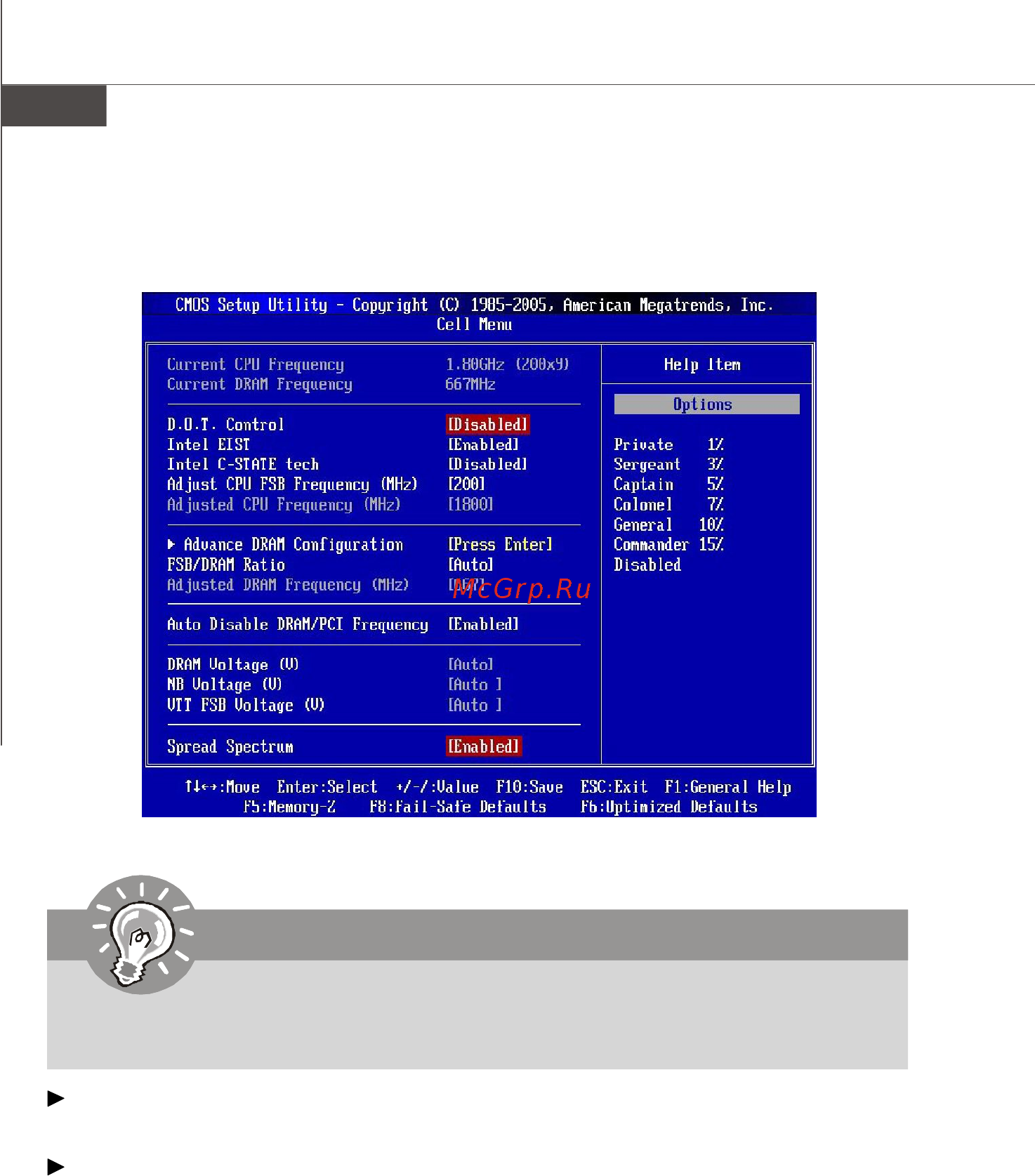

Ru-22
MS-7526 Системная плата
Current CPU / DRAM Frequency
Эти пункты показывают текущие частоты CPU и памяти. Только для чтения.
D.O.T. Control
D.O.T. (Dynamic Overclocking Technology) - это функция автоматического
разгона, реализованная благодаря новой технологии CoreCell
TM
MSI
TM
’. Она
способна определять уровень загрузки процессора при работе различных
программ, и автоматически регулировать частоту CPU. Автоматически ускоряя
скорость процессора, данная технология позволяет программам работать
ровнее и быстрее. Когда CPU временно простаивает или находится в режиме
низкой загрузки, D.O.T. возвращает систему на частоты по умолчанию. Обычно
D.O.T. включается только тогда, когда компьютер пользователя должен
обрабатывать большие объемы данных, как в 3D играх или, например,
воспроизводить видео, и повышенная частота работы процессора необходима,
чтобы повысить общую производительность системы.
Внимание
Вам можно заменять эти устройства только при вашем знакомстве
с чипсетом.
4. Cell Menu Introduction : Это меню позволяет управлять тактовыми частотами
при разгоне.
