35
MS-7788

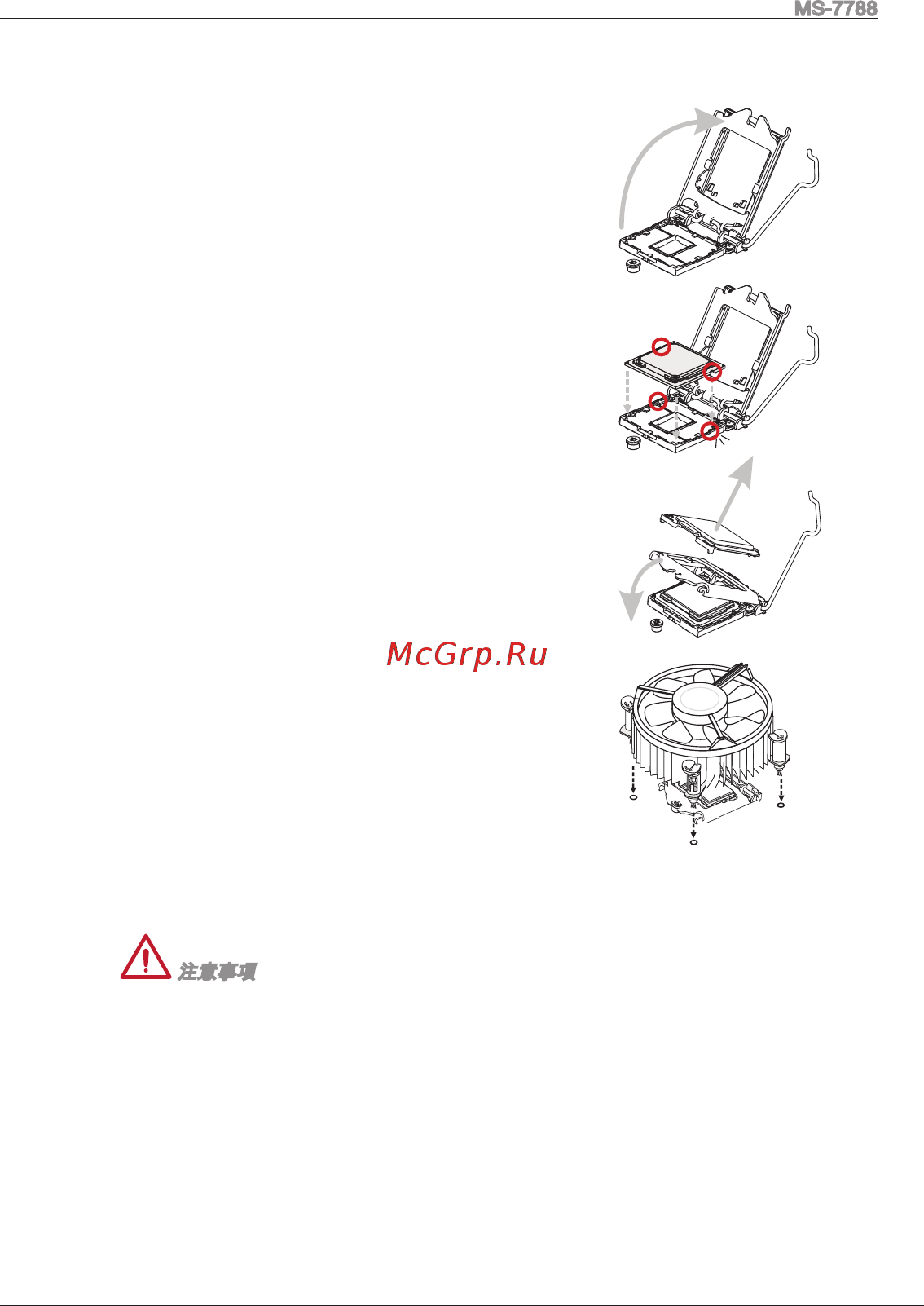

請依下列步驟，正確安裝 Cpu 與 Cpu 散熱風扇。
鬆開拉桿到全開的位置。
鬆開拉桿的同時，上蓋連帶到全開位置。請勿觸摸
Cpu 插座針腳。
將 Cpu 對齊 Cpu 插座。以手指抓穩 Cpu 底座
邊緣，將金屬接點面朝下輕放。Cpu 對齊點應與
Cpu 插座邊緣切齊。
將上蓋合起，取下塑膠保護蓋。
檢查 Cpu 是否已安裝好在插座上。將拉桿下壓
再扣住。
在 Cpu 上方均勻塗抹一層厚的散熱膏 (或貼上散
熱膠帶) 有助 Cpu 散熱。
找到主機板上的 Cpu 風扇接頭。
將散熱風扇放上主機板，將風扇連接線往風扇接頭
方向放，卡榫對準主機板上的孔位。
將散熱風扇向下壓穩，再將這 4 個卡榫往下壓固
定散熱風扇。固定時應該會聽到喀嚓聲。
檢查主機板確認卡榫均已固定好。
最後將 Cpu 風扇排線接到主機板上的 Cpu 風扇
接頭後完成。
注意事項
請勿觸摸 Cpu 插座針腳。
確認 Cpu 散熱器已與 Cpu 黏緊後再開機。
未安裝 Cpu 時，請用塑膠蓋保護 Cpu 插座以免受損。
欲知 Cpu 安裝詳情，請參閱 Cpu 散熱風扇包裝內文件。
.
