42

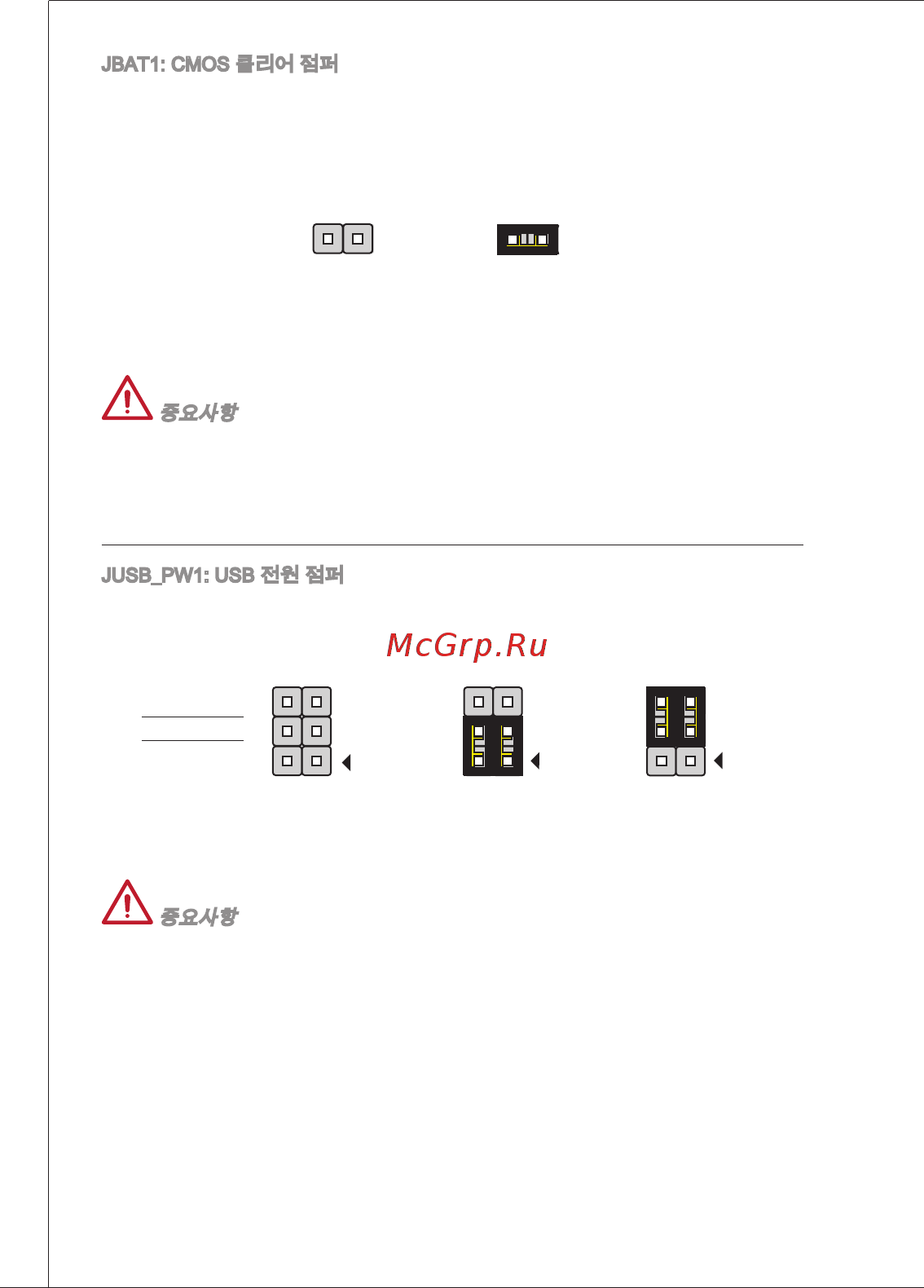

JBAt: CMoS 클리어 점퍼
보드에 시스템 구성 데이터를 유지하기 위해 외부 배터리로부터 전원을 공급 받는
CMoS rAM이 있습니다. CMoS rAM의 경우, 시스템을 켤 때마다 시스템이 oS를
자동으로 부팅합니다. 시스템 구성을 지우려면, 점퍼를 설치하여 CMoS rAM을
지울수 있습니다.
1
1
데이터 유지 데이터 지우기
중요사항
시스템이 꺼져 있는 동안 이 점퍼를 단락시켜 CMoS rAM을 지울수 있습니다. 다
음, 점퍼를 분리합니다. 시스템이 켜져 있는 동안 CMoS rAM을 지우지 마세요. 그
럴 경우 메인보드가 손상될 수 있습니다.
JuSB_pW: uSB 전원 점퍼
이 점퍼는 “uSB 및 pS/2 장치에 의해 S3/S4/S5 상태에서 웨이크업”하는 기능을 활
성화 또는 비활성화하는데 사용됩니다.
JuSB_pW
비활성화 활성화
1
1
1
1
1
1
중요사항
이 점퍼를 활성화하는 경우, 전원 공급 장치는 반드시 +5VSB 및 최소 2A의 전류를
공급할수 있어야 합니다.
