37
MS-7788
노치
볼트
중요사항
듀얼 채널 모드에서, 시스템 안정성을 위하여 타입과 용량이 동일한 메모리 모
듈을 설치해야 합니다.
항상 diMM 슬롯에 메모리 모듈을 먼저 삽입해야 합니다.
하드웨어 제한으로 인해 다음 절차에 따라 설치하세요. 먼저 메모리 모듈을 설
치하고 다음 그래픽 카드를 설치하세요. 제거할 경우, 필요하다면 그래픽 카드
를 먼저 제거하세요.
*
*
*

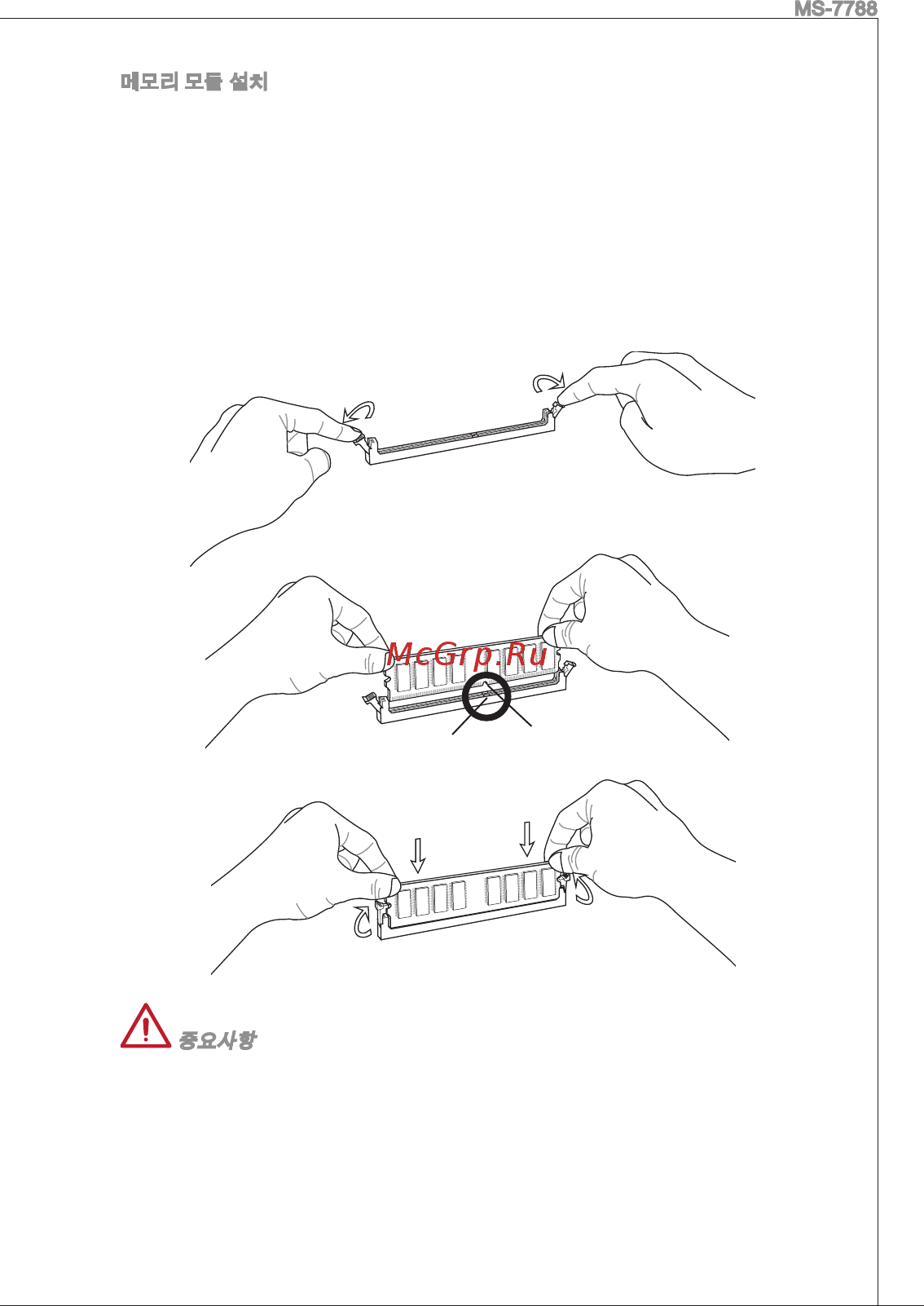

메모리 모듈 설치
양쪽에 있는 장착 클립을 밖으로 당겨 diMM 슬롯의 잠금을 해제합니다. 메모
리 모듈을 diMM 슬롯에 수직으로 끼웁니다. 메모리 모듈은 중앙 아래쪽에 노
치가 하나만 있으며 오른쪽 방향으로만 맞습니다.
diMM 슬롯 안쪽으로 메모리 모듈을 깊이 밀어 넣습니다. 메모리 모듈이 올바
르게 자리 잡으면 diMM 슬롯 양쪽에 있는 플라스틱 클립이 자동으로 닫히며
닫히는 소리를 들을수 있습니다.
메모리 모듈이 양쪽에 있는 diMM 슬롯 클립에 의해 제자리에 잠겼는지 수동
으로 확인하세요.
.
2.
3.
