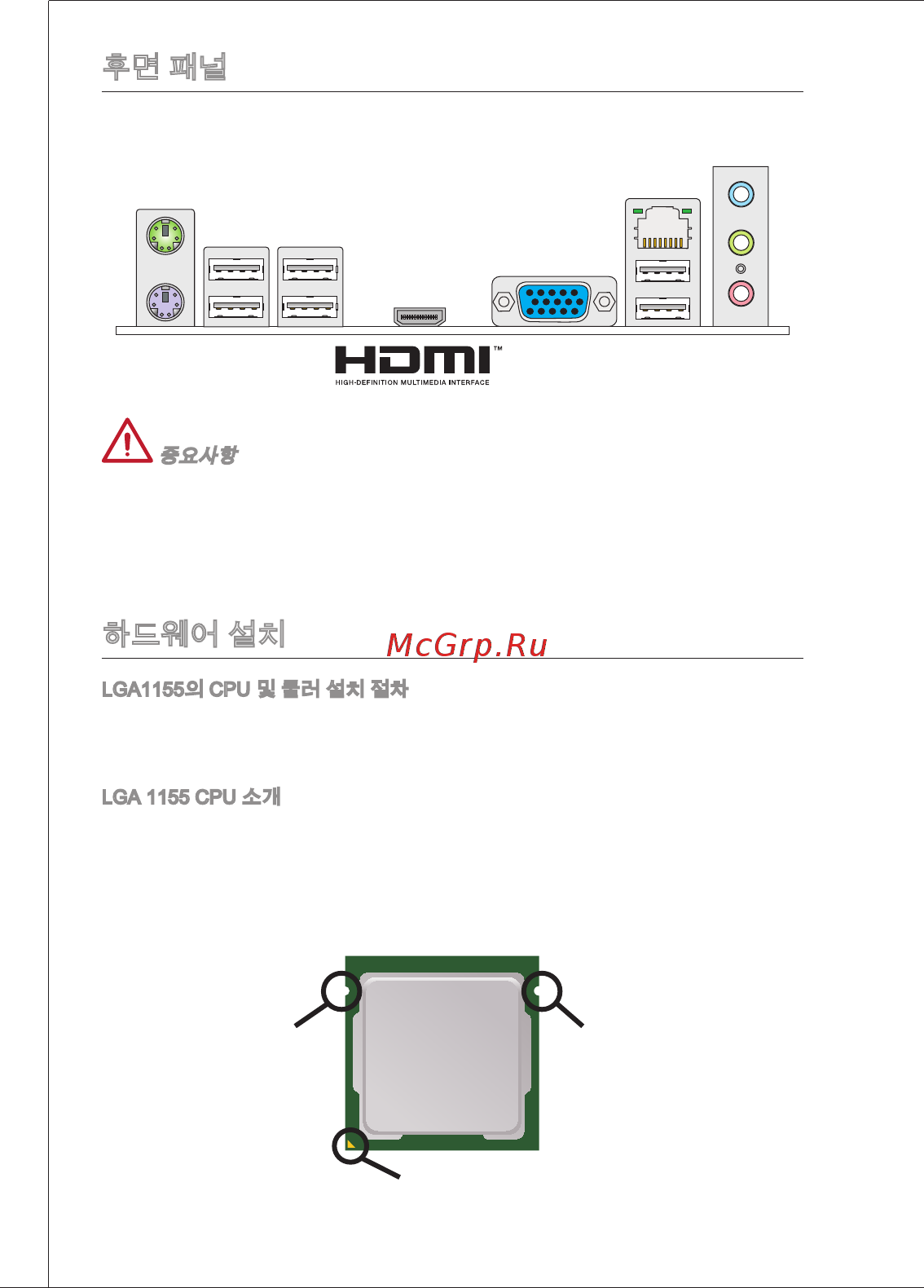

후면 패널
후면 패널은 다음과 같은 커넥터를 지원합니다.
중요사항
8채널 사운드 효과를 달성하려면, 일곱 번째 및 여덟 번째 채널은 전면 패널에
서 출력해야 합니다.
HdMi 및 VGA 포트는 통합된 그래픽 프로세서와 같이 있을 때만 작동합니다.
*
*
pS/2 마우스
uSB 2.0 포트
VGA 포트
LAN
라인 입력
라인 출력
마이크
pS/2 키보드 uSB 2.0 포트
HdMi 포트
하드웨어 설치
LGA55의 Cpu 및 쿨러 설치 절차
Cpu 설치시, 과열을 방지하고 시스템 안정성을 유지하도록 Cpu 쿨러를 상단에 연
결하세요.아래의 절차에 따라 Cpu 및 Cpu 쿨러를 올바르게 설치하세요. 잘못 설
치할 경우, Cpu와 메인보드가 손상될수 있습니다.
LGA 55 Cpu 소개
메인보드에 Cpu를 정확하게 배치하기 위하여 LGA 55 Cpu 윗쪽에 2개의 정렬
키와 하나의 노란색 삼각형이 있습니다. 노란색 삼각형은 번 핀을 나타냅니다.
정렬키
노란색 삼각형은 번 핀을 나타냅니다.
정렬키
