57
MS-7788
切り欠き
出っ張り
注意
デュアルチャンネルアクセスで有効にするには同一のメモリを装着してくだ
さい。
メモリスロットはdiMMを優先的に使用してください。
ハードウェアの制限のために、インストールの手順に従ってください。先ずメ
モリモジュール、それからグラフィックスカードです。取り外す時、必要なら
グラフィックスカードをはずして下さい。
*
*
*

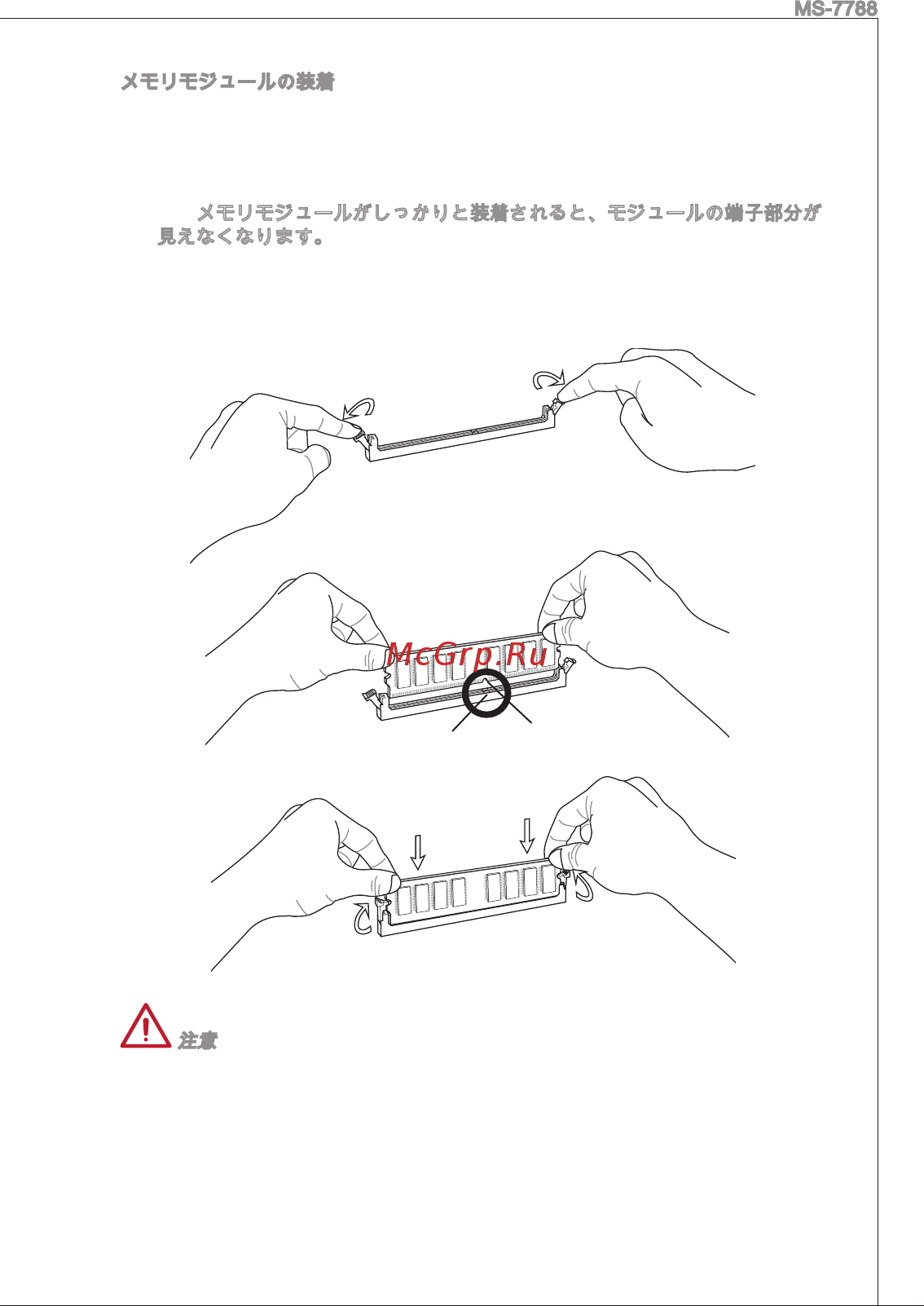

メモリモジュールの装着
メモリモジュール中央付近には左右非対称の場所に切り欠きが１ヶ所設けら
れており、このため間違った向きでは差し込めないように作られています。
diMMメモリモジュールをdiMMスロットへ垂直に差し込むとdiMMスロット
の両側にあるモジュール固定ラッチが自動的に閉じ、モジュールを固定しま
す。メモリモジュールがしっかりと装着されると、モジュールの端子部分が
見えなくなります。
電源投入前にモジュールが両側のモジュール固定ラッチによって正しく固定
されているかどうかを必ず確認してください。
.
2.
3.
