Ru-22
Системная плата MS-7758

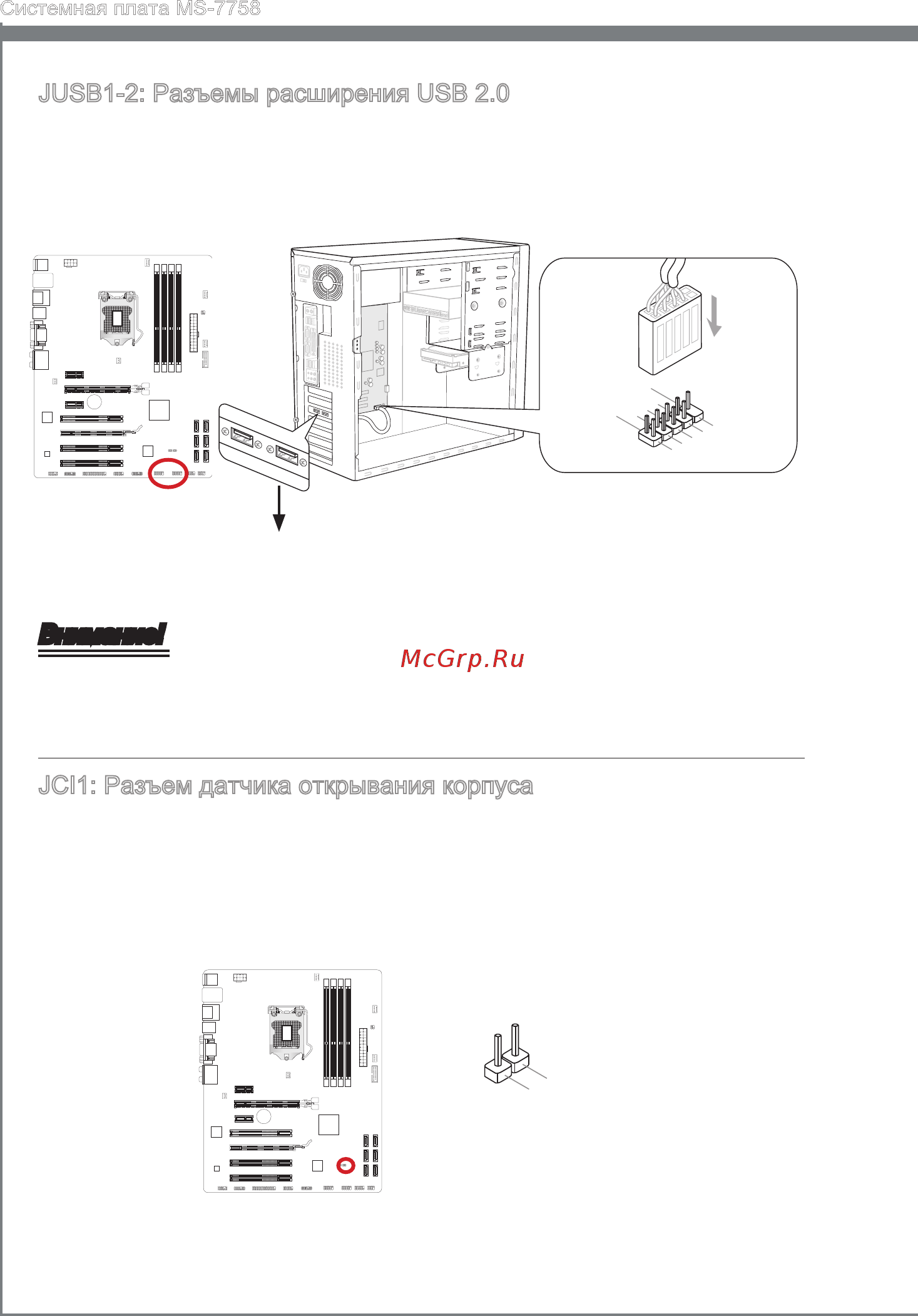

JUSB1-2: Разъемы расширения USB 2.0
Этот разъем служит для подключения таких высокоскоростных периферийных
устройств, как жесткие диски с интерфейсом USB, цифровые камеры, МРЗ
плееры, принтеры, модемы и т. д.
115V
1. VC
C
3. US B0
-
10 .N C
5. US B0
+
7
.G ro un d
9. No
Pi n
8
.G ro un d
6. US B1
+
4. US B1
-
2. VC
C
* Размещение системной платы на
рисунке приведено только для примера.
Кронштейн USB 2.0 (дополнительно)
Внимание!
Помните, что во избежание повреждений необходимо правильно подключать
контакты VCC и GND.
JCI1: Разъем датчика открывания корпуса
К этому разъему подключается кабель датчика, установленного в корпусе. Этот
датчик срабатывает при вскрытии системного блока. Система запоминает это
событие и выдает предупреждение на экран. Для отключения предупреждения
необходимо удалить записанное событие в настройках BIOS.
1
.
C
I
N
T
R
U
2
.
G
r
o
u
n
d
