De-15
Deutsch

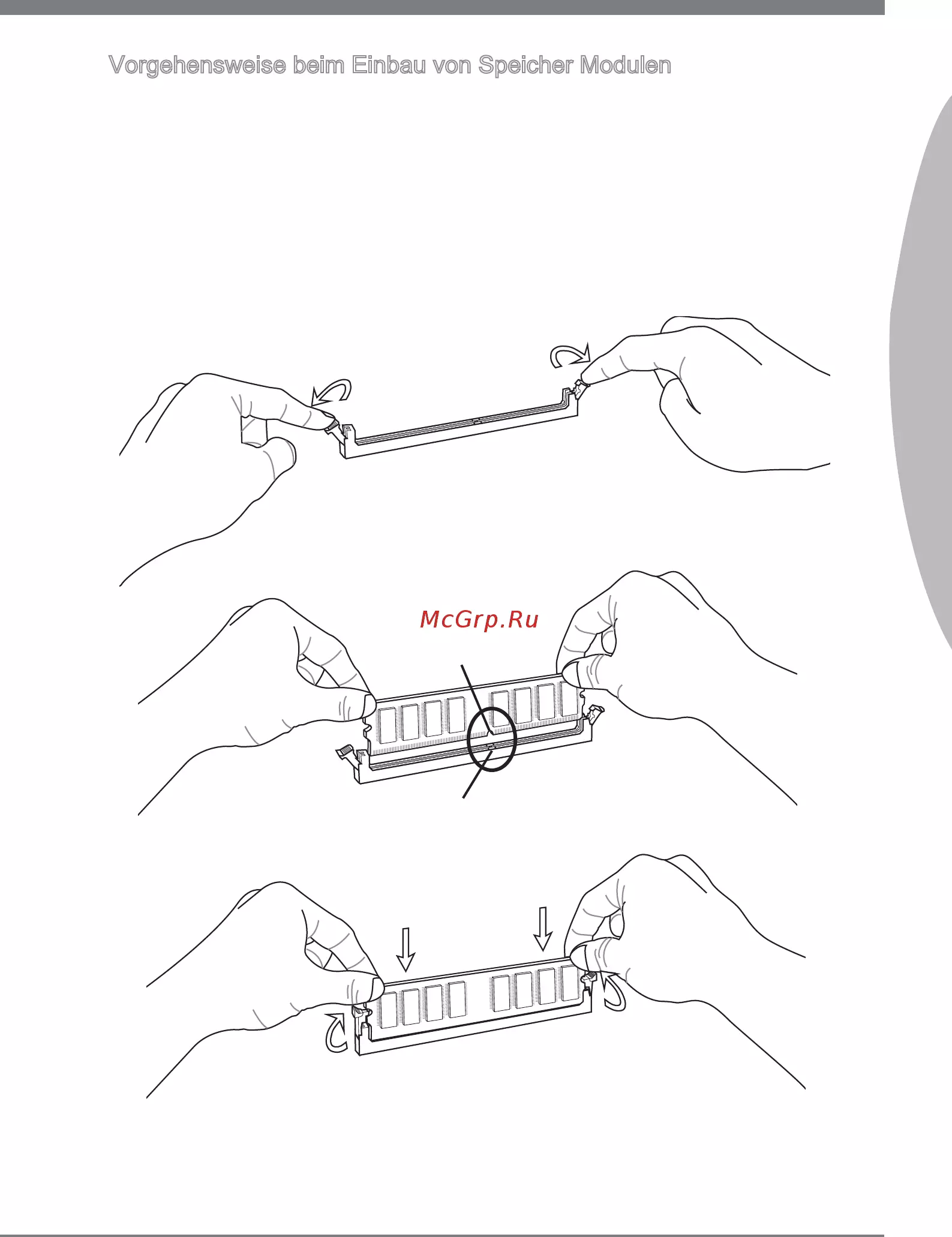

Vorgehenswese bem Enbau von Specher Modulen
Önen Se den DIMM-Steckplatz, ndem Se de Befestgungsclps zur Sete klap-
pen. Stecken Se das Spechermodul senkrecht n den DIMM-Steckplatz en. Das
Spechermodul hat ene Kerbe an der Untersete, so dass es nur n ener Rchtung
engesetzt werden kann.
Drücken Se de Spechermodule tef n den DIMM-Steckplatz hnen. Der Kunstst
-
obügel an jedem Ende des DIMM-Steckplatzes schnappt automatsch en wobe
en deutlches Klcken, de korrekte Arreterung bestätgt.
Prüfen Se von Hand, ob das Arbetsspechermodul von den setlchen Bügeln am
DIMM-Steckplatz rchtg gehalten wrd.
1.
2.
3.
Kerbe
Spannung
