Ru-11
Русский
Внимание!
Не трогайте контакты установочной панели процессора.
Перед загрузкой системы проверьте герметичность соединения между
процессором и вентилятором.
Если процессор не установлен, защищайте контакты установочной панели
процессора пластиковым колпачком.
Подробное описание установки вентилятора охлаждения процессора см. в
документации в данному вентилятору.
•
•
•
•

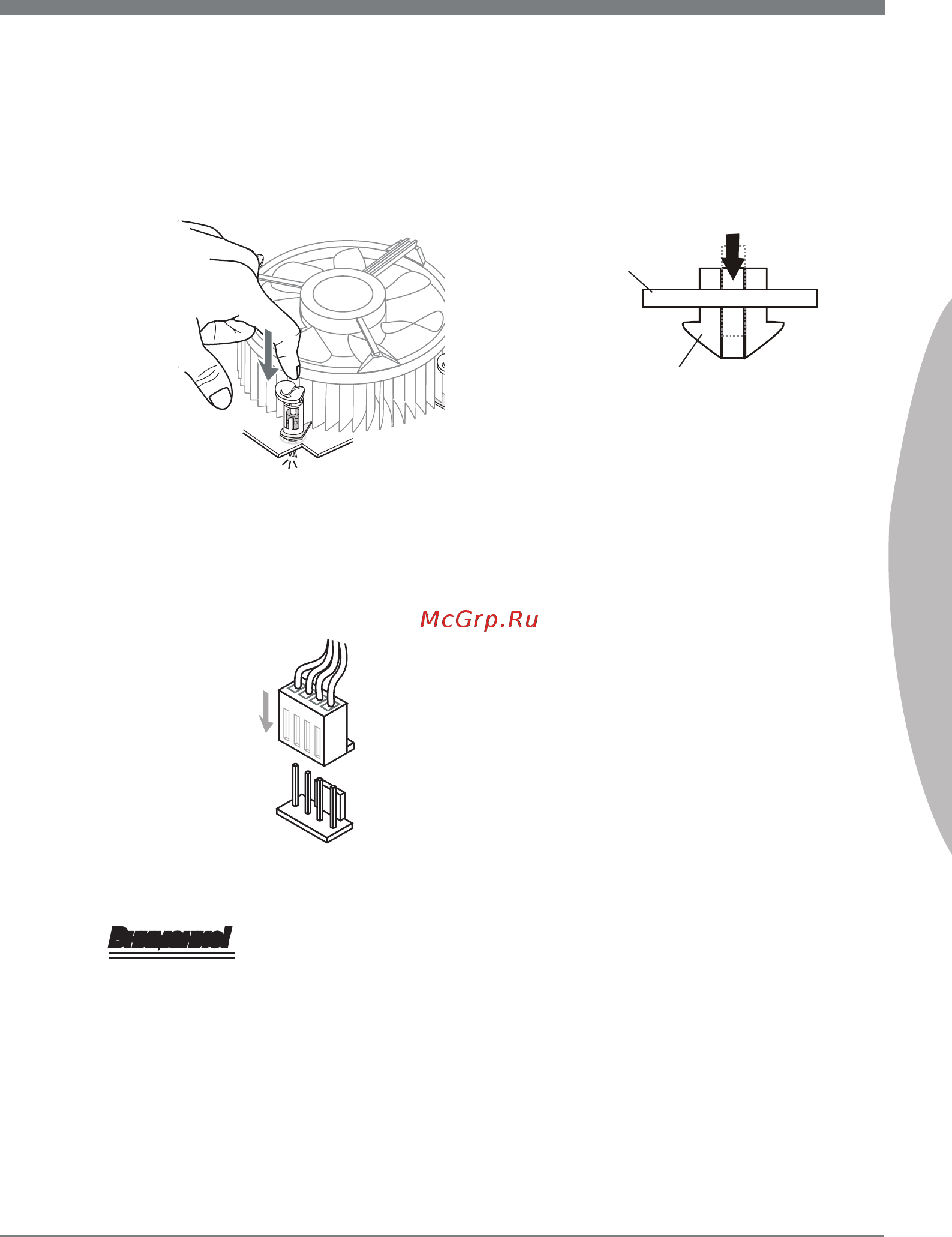

Нажмите на радиатор сверху так,
чтобы закрепить четыре защелки
в отверстиях на материнской
плате. Нажмите на защелки
для закрепления вентилятора.
Каждый из крючков закрепляется
щелчком.
9. Осмотрите материнскую плату
и определите правильность
закрепления зажимов.
10.
И, наконец, подключите кабель
вентилятора процессора к разъему
вентилятора на системной плате.
11.
Материнская плата
Крючок
