En-4
MS-7798 Manboard

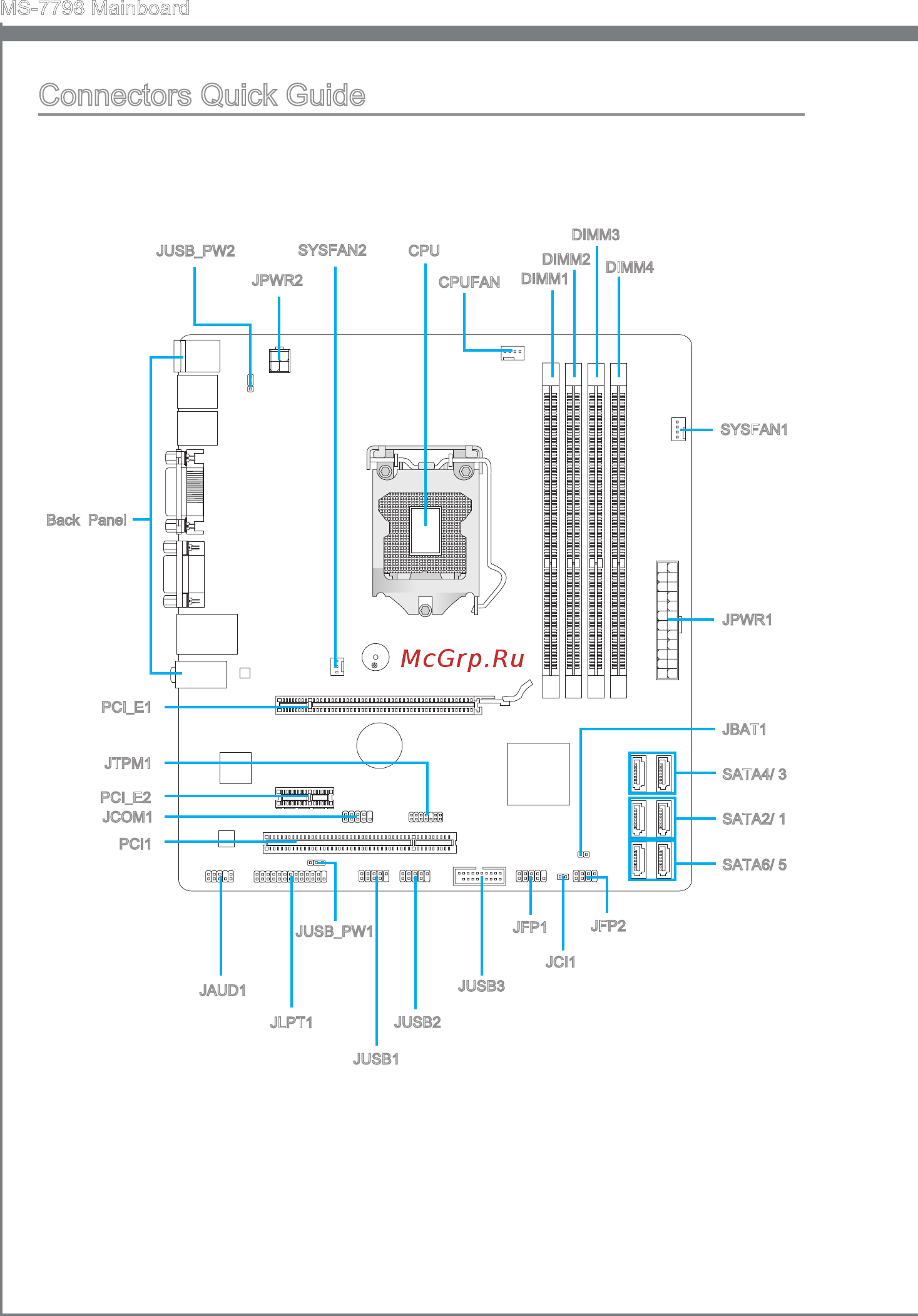

Connectors Quck Gude
Back Panel
CPU
CPUFAN
DIMM1
JPWR2
JPWR1
SATA4/ 3
PCI_E1
SYSFAN1
JBAT1
SYSFAN2
JCOM1
PCI_E2
JFP2
JTPM1
JUSB3
SATA2/ 1
SATA6/ 5
DIMM2
DIMM3
DIMM4
PCI1
JFP1
JCI1
JUSB2
JUSB1
JLPT1
JAUD1
JUSB_PW2
JUSB_PW1
