En-31
Englsh

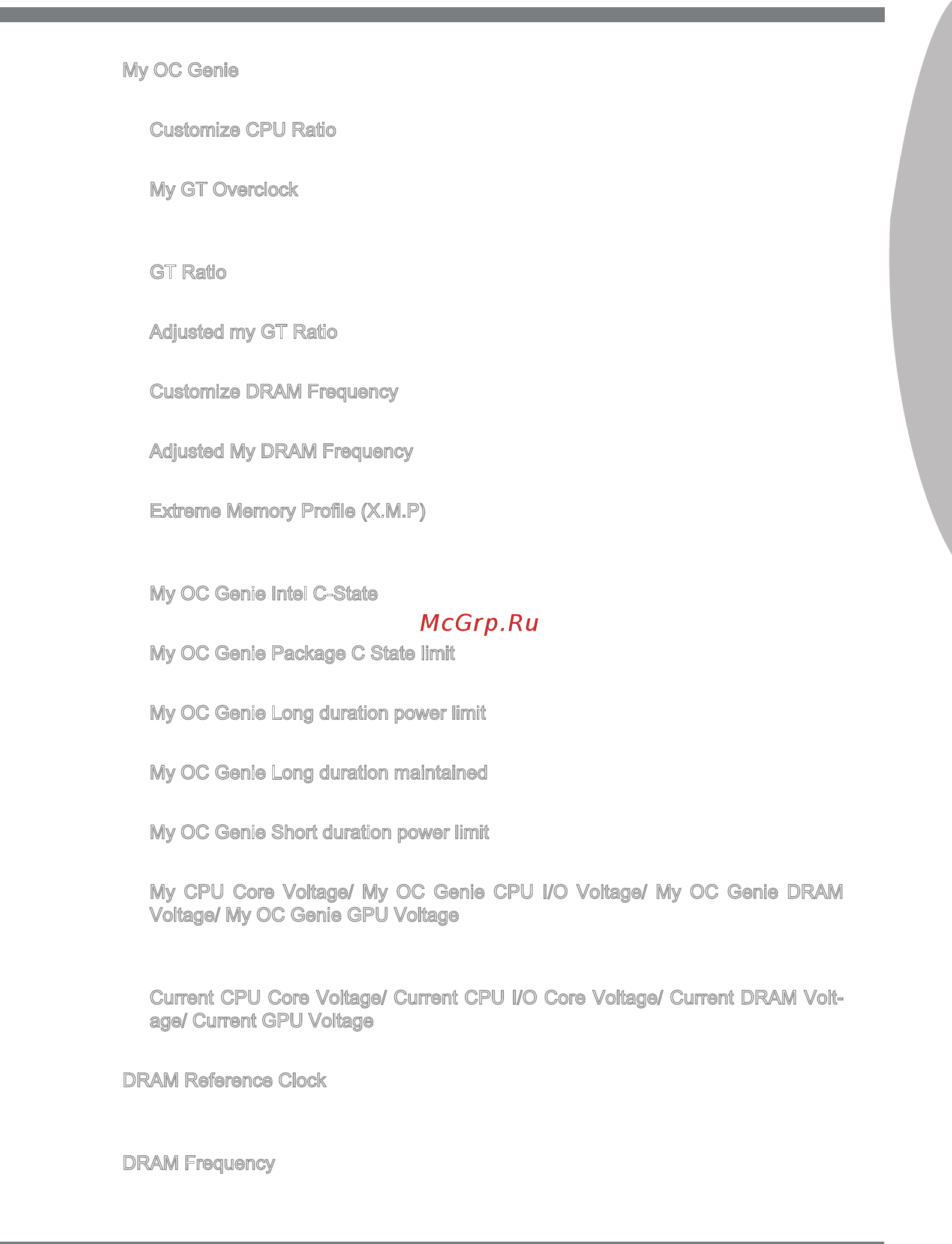

My OC Gene
Press <Enter> to enter the sub-menu.
Customze CPU Rato
Ths tem allows you to specc the CPU rato for OC Gene functon.
My GT Overclock
Ths tem allows you to enable/ dsable the overclockng of ntegrated graphcs for
OC Gene functon.
GT Rato
Ths tem allows you to specc the GT rato for OC Gene functon.
Adjusted my GT Rato
It shows the GPU frequency when OC Gene s started. Read-only.
Customze DRAM Frequency
Ths tem allows you to specc the DRAM frequency for OC Gene functon.
Adjusted My DRAM Frequency
It shows the adjusted DRAM frequency when OC Gene s started. Read-only.
Extreme Memory Prole (X.M.P)
Ths tem s used to enable/dsable the Intel Extreme Memory Prole (XMP) when
OC Gene s started.
My OC Gene Intel C-State
Ths tem s used to enable/dsable the Intel C-State when OC Gene s started.
My OC Gene Package C State lmt
Ths eld allows you to specc the C-state mode for OC Gene functon.
My OC Gene Long duraton power lmt
Ths eld allows you to customze Long duraton power lmt for OC Gene functon.
My OC Gene Long duraton mantaned
Ths eld allows you to customze Long duraton mantaned for OC Gene functon.
My OC Gene Short duraton power lmt
Ths eld allows you to customze Short duraton power mt for OC Gene functon.
My CPU Core Voltage/ My OC Gene CPU I/O Voltage/ My OC Gene DRAM
Voltage/ My OC Gene GPU Voltage
These tems are used to specc the voltage of CPU, Memory, GPU and chpset for
OC Gene functon.
Current CPU Core Voltage/ Current CPU I/O Core Voltage/ Current DRAM Volt-
age/ Current GPU Voltage
These tems show current CPU/ CPU I/O/ DRAM/ GPU voltage. Read-only.
DRAM Reference Clock
Ths tem allows you to specc the DRAM Reference Clock for CPU. Please note the
overclockng behavor s not guaranteed.
DRAM Frequency
Ths tem allows you to adjust the DRAM frequency. Please note the overclockng
behavor s not guaranteed.
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
