Ru-6
Системная плата MS-7759

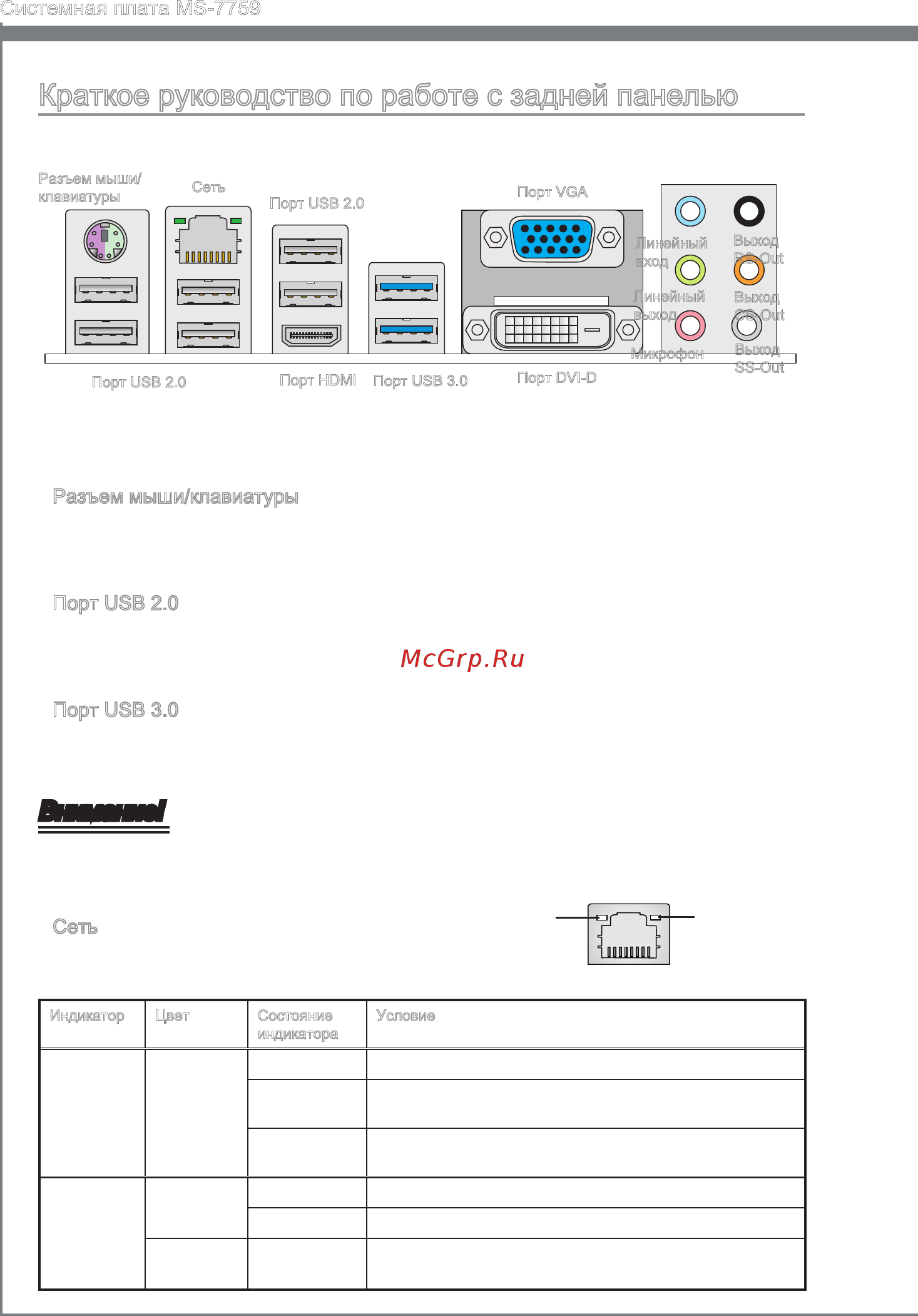

Краткое руководство по работе с задней панелью
Разъем мыши/клавиатуры
Комбинированный разъем DIN PS/2
®
для подключения мыши/клавиатуры
®
с
интерфейсом PS/2.
Порт USB 2.0
Порт USB 2.0 предназначен для подключения USB 2.0-устройств, таких как
клавиатура, мышь и другие USB 2.0-совместимые устройства.
Порт USB 3.0
Порт USB 3.0 обратно совместим с устройствами USB 2.0. Поддержка передачи
данных со скоростью до 5 Гбит/с (SuperSpeed).
Внимание!
Для использования устройств USB 3.0 их следует подключать к порту USB 3.0.
Используемый USB-кабель должен быть совместим со стандартом USB 3.0.
Сеть
Стандартный разъем RJ-45 для подключения к
локальной вычислительной сети (LAN).
Индикатор Цвет Состояние
индикатора
Условие
Левый Желтый Выкл. Подключение к сети отсутствует.
Вкл. (горит
постоянно)
Подключение к сети установлено.
Вкл. (мигает) Компьютер обменивается данными с другим компьютером
в LAN.
Правый Зеленый Выкл. Скорость передачи данных 10 Мбит/с
Вкл. Скорость передачи данных 100 Мбит/с
Оранжевый Вкл. Скорость передачи данных 1000 Мбит/с
▶
▶
▶
▶
Линейный
вход
Линейный
выход
Микрофон
Выход
RS-Out
Выход
CS-Out
Выход
SS-Out
Порт USB 2.0
Порт USB 3.0
Сеть
Желтый Зеленый/
Оранжевый
Разъем мыши/
клавиатуры
Порт USB 2.0
Порт HDMI
Порт VGA
Порт DVI-D
