Ru-18
Системная плата MS-7759

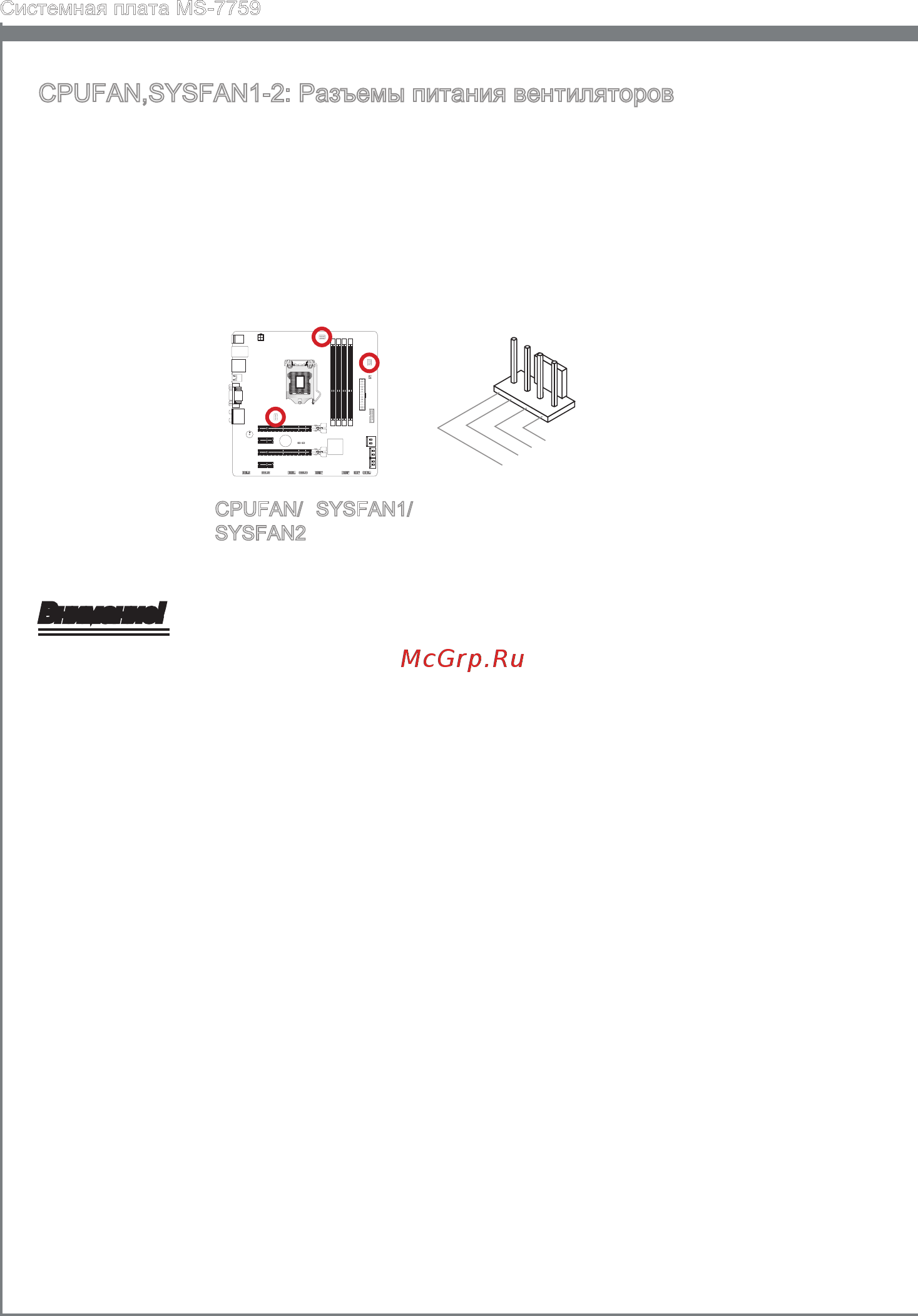

CPUFAN,SYSFAN1-2: Разъемы питания вентиляторов
Разъемы питания вентиляторов поддерживают вентиляторы с питанием +12 В.
Если на системной плате установлена микросхема аппаратного мониторинга,
необходимо использовать специальные вентиляторы с датчиками скорости для
использования функции управления вентиляторами. Обязательно подключите
все системные вентиляторы. Некоторые системные вентиляторы подключаются
не к материнской плате, а напрямую к источнику питания. Вентиляторы системы
подключаются к свободным разъемам для вентиляторов.
1
.
G
r
o
u
n
d
2
.
+
1
2
V
3
.
S
e
n
s
o
r
4
.
C
o
n
t
r
o
l
CPUFAN/ SYSFAN1/
SYSFAN2
Внимание!
Для получения вентиляторов, рекомендованных для охлаждения процессора,
обратитесь на официальный веб-сайт производителя процессора или к
местному поставщику.
Разъемы CPUFAN, SYSFAN1 и SYSFAN2 поддерживают функцию управления
скоростью вращения вентиляторов с линейным режимом. Установите утилиту
Control Center II для автоматического управления скоростью вращения
вентиляторов в зависимости от температуры процессора и системы.
В том случае, если на материнской плате не достаточно разъемов для
подключения всех системных вентиляторов, вентиляторы подключают
напрямую к источнику питания с помощью переходника.
Перед первой загрузкой проверьте, чтобы кабели не мешали вращению
вентиляторов.
•
•
•
•
