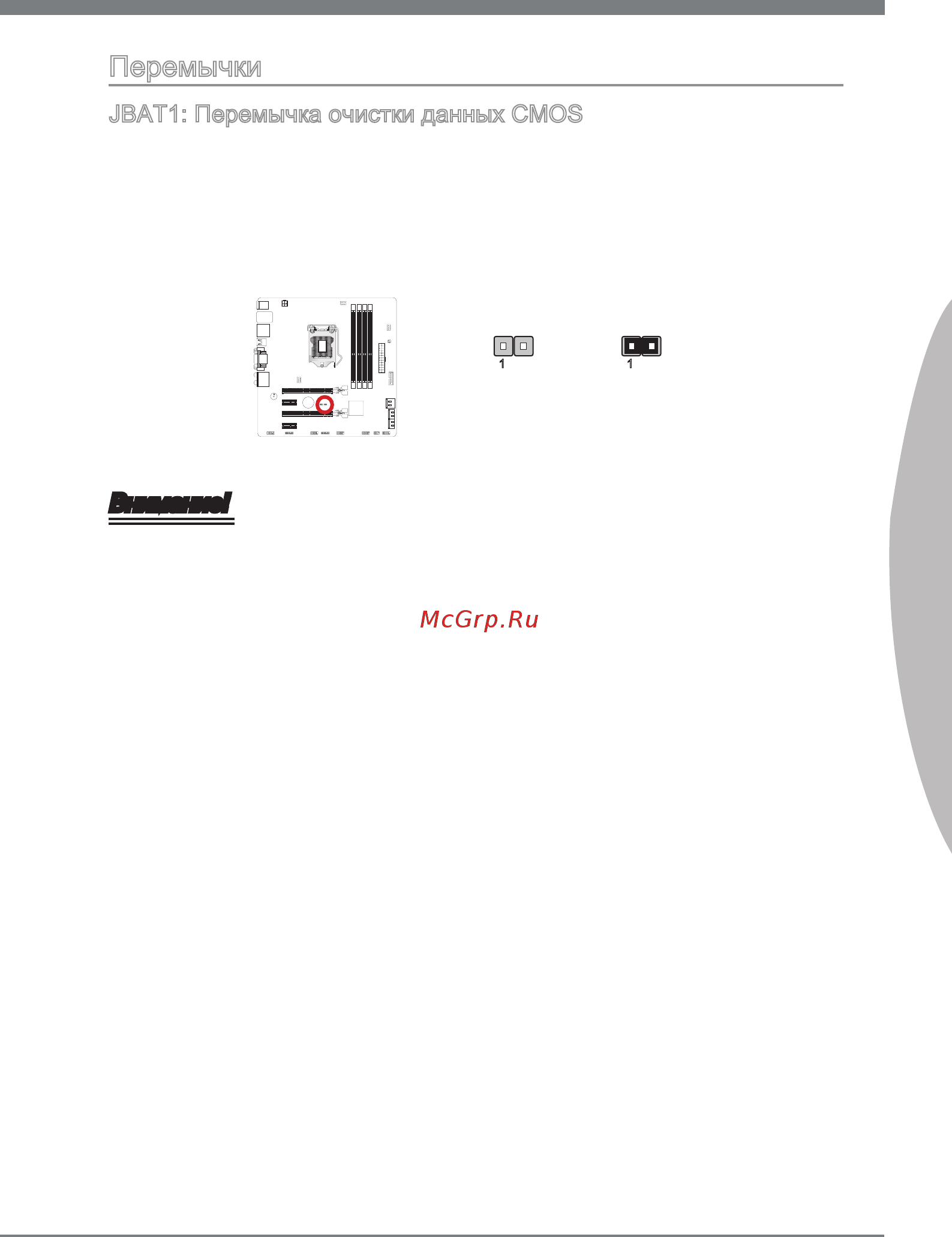

![MSI Z77MA-G45 [135/146] Перемычки](/views2/1208989/page135/bg87.png)
Ru-23
Русский
Перемычки
JBAT1: Перемычка очистки данных CMOS
На плате установлена CMOS-память с питанием от батарейки для хранения
данных о конфигурации системы. С помощью памяти CMOS операционная
система (ОС) автоматически загружается каждый раз при включении. Для
сброса конфигурации системы (очистки данных CMOS памяти), воспользуйтесь
этой перемычкой.
Сохранение
данных
Очистка данных
1 1
Внимание!
Очистка CMOS памяти производится замыканием данной перемычки в режиме
отключения системы. После выполнения очистки разомкните перемычку.
Очистка CMOS памяти во время работы системы не производится, т.к. это
выводит материнскую плату из строя.
