![MSI Z77MA-G45 [14/146] Connectors qu ck gu de](/img/pdf.png)
MSI Z77MA-G45 [14/146] Connectors qu ck gu de
![MSI Z77MA-G45 [14/146] Connectors qu ck gu de](/views2/1208989/page14/bge.png)
En-4
MS-7759 Manboard

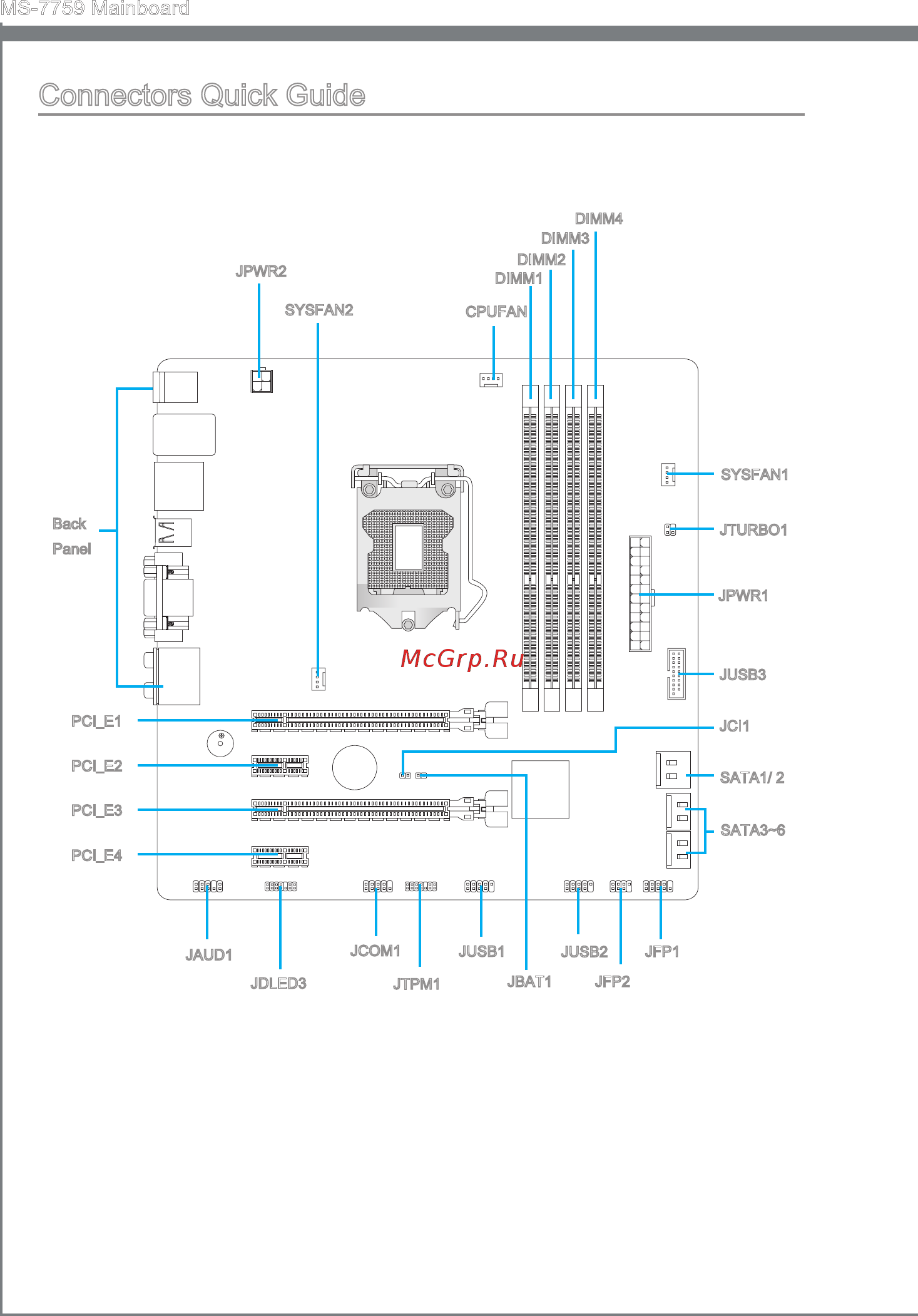

Connectors Quck Gude
Back
Panel
CPUFAN
JPWR2
JPWR1
SATA1/ 2
JFP2
JUSB2
JAUD1
PCI_E1
JBAT1
SYSFAN2
SYSFAN1
JCOM1
SATA3~6
PCI_E2
PCI_E3
PCI_E4
DIMM2
DIMM1
DIMM3
DIMM4
JTPM1
JUSB1
JDLED3
JTURBO1
JFP1
JUSB3
JCI1
