Предупреждение
RQT9842
13
Перед началом
эксплуатации

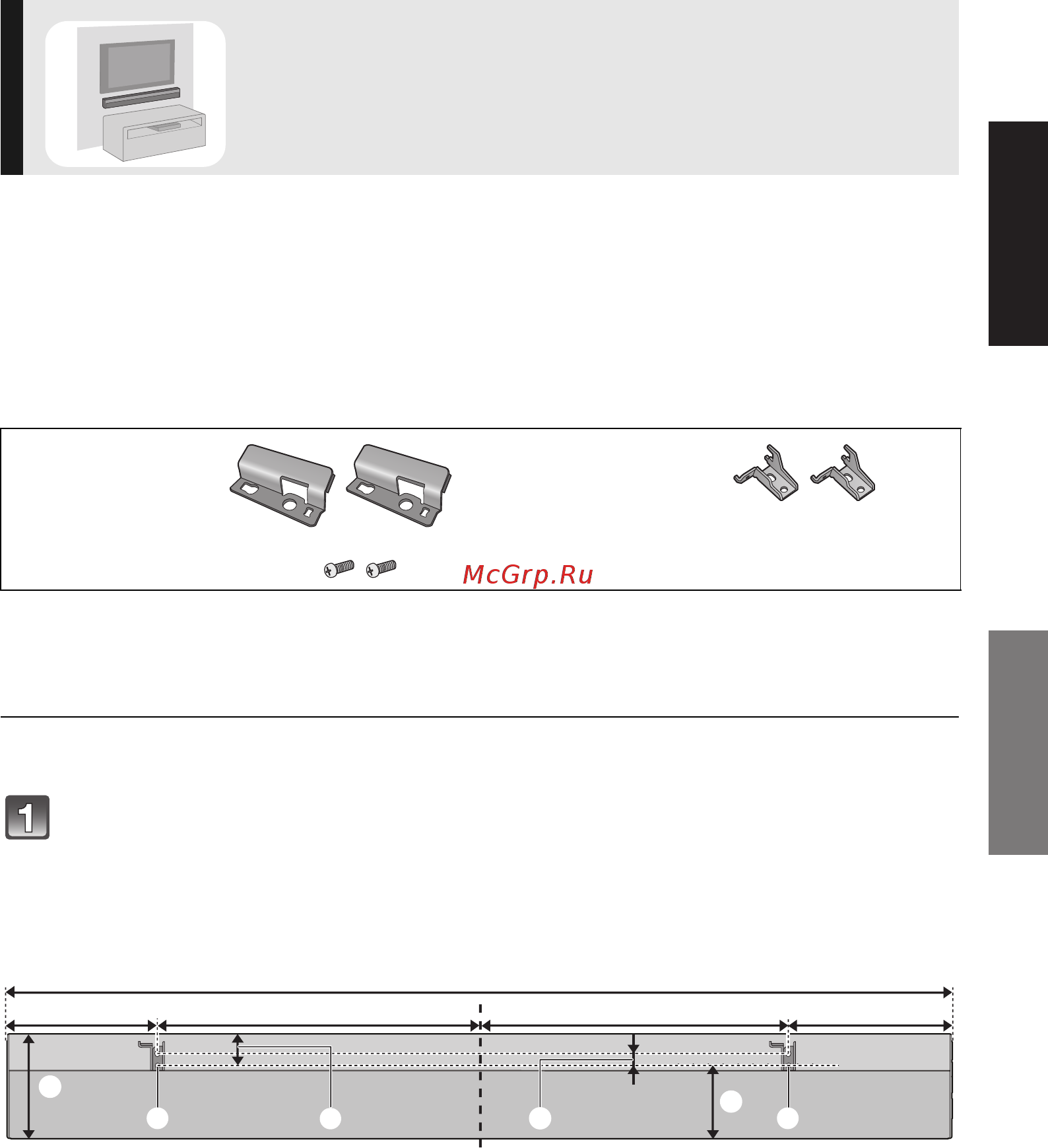

Данное устройство можно прикрепить на стену с помощью поставляемых в комплекте
кронштейнов настенного крепления и т. п. Используемый винт и выбранная для монтажа стена
должны быть достаточно прочными для удержания веса не менее 33 кг.
Винты и другие детали не поставляются в комплекте, поскольку их тип и размер отличаются для
каждого случая
установки.
≥Сведения о требованиях к винтам см. в описании шага 2.
≥Обязательно прикрепите страховочный шнур в качестве дополнительной меры безопасности.
Принадлежности, входящие в комплект
Дополнительно необходимые принадлежности (имеются в продаже)
≥ Винты для настенного крепления .................................................................................................................... k 4
≥ Страховочный шнур ........................................................................................................................................... k 2
≥ Шурупы с кольцом (для крепления страховочного шнура) ............................................................................. k 2
≥ Используйте шнур, который может выдержать нагрузку более 33 кг (диаметром около 1,5 мм).
Определите на стене места для ввинчивания шурупов.
≥ Используйте перечисленные ниже измерения для определения точек крепления на стене.
≥
Оставьте не менее 100 мм пространства над основным устройством, чтобы обеспечить достаточно места для его монтажа.
≥ Расположите основное устройство так, чтобы справа от него было не менее 50 мм свободного места. В противном
случае доступ к кнопкам окажется невозможным.
≥
Используйте спиртовой уровень для проверки горизонтального расположения отверстий для винтов относительно друг друга.
При креплении основного устройства на стену
≥ Разместите основное устройство на плоской вертикальной поверхности.
∏ 2 Защитные
держатели
∏ 2 кронштейна
настенного крепления
∏ 2 Винты без шайбы
A 950 мм B 153 мм C 322 мм D 310 мм
E 165 мм F 105 мм G 74 мм H 31 мм
I 12,5 мм J Кронштейн для монтажа на стену (входит в комплект поставки)
A
BC
D
E
F
I
H
G
JJ
